Характеристики ЛУЭР-20М

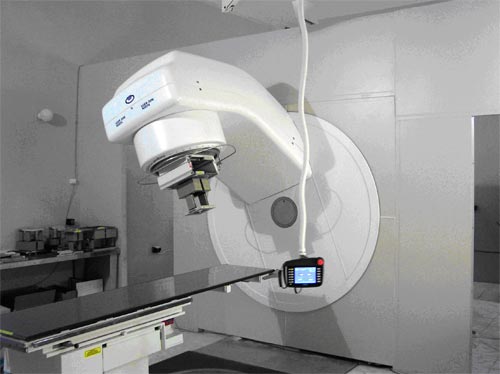

Общий вид линейного ускорителя электронов ЛУЭР-20М

Фокусировка электронов достигается подбором продольного постоянного магнитного поля

Длина трубки близка к l - длине волны высокочастотного напряжения. При частоте ускоряющего напряжения 310⁹ Гц (l = 0.1 м) и амплитуде ускоряющего напряжения 300 кВ длина ускорителя на 10² МэВ составит около 30 м. В некоторых электронных линейных ускорителях электрон приобретает 5 МэВ на длине 1 м.

Энергия ЛУЭ лежит в пределах от единиц МэВ до десятков ГэВ. Рабочая длина волны 3-30 см. Темп ускорения – от нескольких единиц до 10 -15 МэВ на м. Импульсный электронный ток на выходе ускорителя' может достигать нескольких ампер при среднем его значении в 1000— 10000 раз меньшем. Так например, НИИЭФА производит серию таких ускорителей (ЛУЭ) с энергиями 6,8,10,15 и 20 МэВ, которые широко применяются в медицине, дефектоскопии и других областях.

Энергия ускоренных электронов в режиме тормозного излучения, МэВ	6 и 18
Максимальная мощность поглощенной дозы тормозного излучения, Гр/мин	от 0.5 до 3
Поле тормозного излучения имеет прямоугольную форму, на расстоянии 1 м от мишени размеры поля плавно регулируются в пределах, см	от 2  2 до 40  40
Неравномерность распределения мощности дозы по радиационному полю в режиме тормозного излучения (отношение максимума поглощенной дозы к минимуму)  для полей от 5  5 до 30 30 см^2  для полей от 30 30 до 40 40 см^2	1.06 1.10
Энергия ускоренных электронов в режиме облучения электронами, MэВ	5, 8, 11, 14, 17, 20
Максимальная мощность пучка ускоренных электронов, Вт
Максимальная мощность поглощенной дозы в режиме облучения электронами, Гр/мин	от 0.6 до 5
Размеры радиационных полей в режиме облучения электронами на расстоянии 1 м от мишени, см	от 5  5 до 29 29
