Лекция 2. Классификация роботов по назначению

Классификация роботов по назначению

Промышленные роботы (ПР) составляют 85-90% всех роботов. Например, в ФРГ ПР применяются:

1) Керамическая промышленность: выдавливание керамического сырья, загрузка вальцовых (крокетных) машин, извлечение сформованных изделий, складирование, покрытие глазурью путем окунания, нанесение глазури пульверизатором, шлифовка изделия после обжига, загрузка и разгрузка печей.

2) Стекольная промышленность: загрузка и разгрузка машин.

3) Швейная промышленность: загрузка швейных машин.

4) Деревообрабатывающая промышленность: покрытие лаком, сборка изделий, забивка гвоздей, закручивание винтов.

5) Производство и обработка кожи: загрузка машин.

6) Резинообрабатывающая промышленность: распознавание образов, манипулирование шинами.

7) Асбестообрабатывающая промышленность: разрезка, обточка, шлифовка, штукатурка.

8) Обработка пластиков: загрузка сырья, разгрузка машин.

9) Мясообрабатывающая промышленность: рубка мяса.

Рабочая зона манипулятора – это пространство, в котором находится его рабочий орган при всех возможных положениях звеньев манипуляторов. Форма рабочей зоны определяется, во-первых, типом системы координат (прямоугольная, цилиндрическая, сферическая, угловая (ангулярная) и различные их комбинации). Во-вторых, она зависит от числа степенейподвижности манипулятора (от 1 до 6, свыше 6 их мало, не более 2%);

Подвижность робота определяется наличием или отсутствием у него устройства передвижения (подвижный или стационарный). Подвижные имеют любые типы устройств перемещения: колесные, гусеничные, шагающие, воздушные, ракетные и т.п.

		X

			сферическая система (рабочая зона — сферический сегмент) рис.1.3
	Z

Роботы находят применение в других (кроме промышленности) областях: транспорте (беспилотная авиация, луноходы и т.п.), в сельском хозяйстве, в здравоохранении (протезирование, микрохирургия, и т.п.), в сфере обслуживания (бытовые машины, спасательные работы, торговые автоматы), космос, подводные аппараты и т.п.

Рабочие органы манипуляторов

Рабочие органы манипуляторов служат для непосредственного взаимодействия с объектами внешней среды и делятся на захватные устройства и специальный инструмент. Рабочие органы могут быть постоянными и съёмными, в том числе с возможностью их автоматической замены в ходе выполнения технологической операции.

Захватные устройства предназначены для того, чтобы брать объект, удерживать его в процессе манипулирования и освободить его по окончании этого процесса.

Типы захватных устройств: механические устройства-схваты, пневматические и электромагнитные и комбинации этих типов, а также множество специальных захватных устройств.

Схват—это механическое захватное устройство, аналог руки человека. Самые простые двухпальцевые схваты, применяют схваты с 3,4 и реже с большим числом пальцев. Схваты часто очувствляют помощью контактных датчиков, датчиков проскальзывания, усилия и дистанционных датчиков, выявляющих предметы вблизи схвата и между его пальцами.

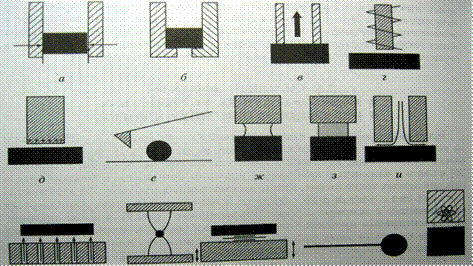

Использование различных силовых эффектов в микрозахватных устройствах

а—захват за счёт сил сухого трения; б—использование формы объекта для захвата; в—вакуумный захват; г—магнитный захват; д—электростатический захват; е—пушпульный захват; ж—капиллярный захват; з—криогенный захват; и—захват посредством эффекта Бернулли; к—захват «воздушной подушкой»; л—захват за счёт стоячей воды; м—захват сжимающей плёнкой; н—«оптический захват»; о—адгезионный захват

Рабочий инструмент. С его помощью робот выполняет определённые технологические операции (нанесение покрытий, завинчивание гаек, зачистка поверхностей и т.п.) этот инструмент,как правило, не берется захватным устройством, а непосредственно крепится к манипулятору вместо него. Часто при этом к инструменту необходимо обеспечить подвод энергии или какого-либо рабочего тела. Для окрасочного робота—это краска и воздух к пульверизатору, для сварочного робота— сварочный ток к сварочным клещам при точечной сварке или проволочный электрод, газ и охлаждающая жидкость при дуговой сварке и т.д. Для этого требуется разработка специальной конструкции всего манипулятора.

Мобильные роботы используют все известные транспортные средства.

Устройство управления робота осуществляет автоматическое управление его исполнительными системами—манипуляционными и передвижения, образуя систему автоматического управления робота.

Привод включает двигатель и устройство управления им. В состав привода могут входить различные механизмы для передачи и преобразования движения (редукторы), тормоз и муфта. В роботах нашли применение все типы приводов: электрические, гидравлические и пневматические; с поступательным и вращательным движением; регулируемые (по положению и скорости) и нерегулируемые; замкнутые (с обратной связью) и разомкнутые; непрерывного и дискретного действия (в том числе шаговые).

Пневмопривод и гидропривод состоят из двигателя, распределительного устройства и регулятора скорости. Двигатель поступательного движения (пневмо- или гидроцилиндр) или поворотный.

Электроприводы включают электродвигатель, механическую передачу, тормоз, муфту и устройство управления.

Микроприводы: пьезоэлектрические, пьзомагнитные, на эффекте памяти формы, электростатические, электро- и магнитострикционные, биметаллические
