Мультиплексоры




Дешифраторы

Сумматоры

Сумматоры – это комбинационные устройства функционального назначения, предназначенные для сложения двух двоичных чисел.

Сумматоры бывают трех типов:

· Сумматоры по модулю Z

· Полусумматоры (для суммирования двух одноразрядных двоичных чисел)

· Полные сумматоры (для суммирования n-разрядных двоичных чисел)

Сумматоры имеют шифр ИМ1 – полный одноразрядный сумматор комбинационного типа для суммирования переменных А и B с учетом пересчета Р1.

ИМ3 – полный четырехразрядный сумматор, выполненный по схеме многоразрядного сумматора с последовательным переносом. Логическая структура каждого разряда аналогична структуре ИМ1 (четыре ИМ1 в одном корпусе, за исключением отсутствия входной логики).



Кодирующим устройством называется логический узел, преобразующий многоразрядный входной код в выходной код, построенный по иному закону.

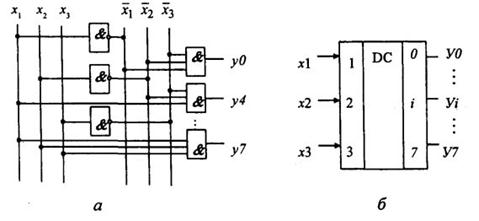

Дешифраторы – это кодирующие устройства, преобразующие двоичный код в унарный. Из всех m выходов дешифратора активный уровень имеется только на одном, а именно на том, номер которого равен поданному на вход двоичному числу. На всех остальных выходах дешифратора уровни напряжения не активны.

ИД5 – дешифратор, обеспечивающий работу семисегментного индикатора.



Мультиплексор – многофункциональный узел, осуществляющий подключение одного из нескольких входов к выходу данных, при этом номер выбранного входа соответствует коду, поданному на адресные входы мультиплексора.

Шифратор (кодер) – устройство, выполняющее функции, обратные дешифратору.

Имеет m входов и n выходов, при подаче сигнала на 1 из входов на выходе появляется двоичный код номера активного входа.
