Нивелирование поверхности

Нивелирные рейки, их устройство и поверки

Нивелирные рейки (рис. 8.6.1.) представляют собой деревянные бруски одно или двутаврового сечения длиной 3...4 м, шириной 8...10 и толщиной 3...3 см. Они бывают цельные, складные и раздвижные. На рейках нанесены сантиметровые или двухсантиметровые деления. Каждый дециметр подписан цифрами

Для контроля отсчетов деления на рейках нанесены на двух сторонах. На одной чередуются черные и белые (черная сторона), а счет идет от окованной пятки, с которой совмещен нуль. Другая сторона содержит чередующиеся красные и белые деления (красная сторона), а с пяткой совпадают отсчеты 4687 мм или 4787 мм.

Счет делений возрастает от нижнего конца рейки.

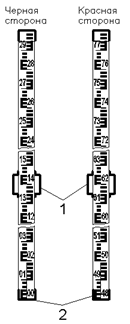

Рис. 8.6.1. Нивелирная рейка

Для приведения реек в отвесное положение к ним прикреплен круглый уровень, параллельность оси которого плоскости рейки поверяют по отвесу. Если уровни отсутствуют, то при визировании на такие рейки их плавно наклоняют вперед и назад вдоль линии визирования. Наименьший отсчет по рейке соответствует ее вертикальному положению. При отсчетах менее 1000 мм рейку устанавливают в вертикальном положении на глаз.

Рейки поверяют при помощи контрольного метра или стальной рулетки с миллиметровыми делениями. Ошибка дециметрового деления не должна превышать 1мм, а всей длины рейки – 2мм.

Во время нивелирования рейки устанавливают на деревянные поля, вбиваемые вровень с землей металлические костыли или башмаки.

Нивелирование поверхности производится на местности со слабо выраженным рельефом для получения крупномасштабного топографического плана участка, отведенного под строительство.

Существует два способа нивелирования поверхности: по квадратам и по магистралям.

Нивелирование по квадратам. На открытой местности с помощью теодолита и стальной ленты разбивают сетку квадратов (рис. 8.7.1.) со сторонами 10,20,30 и 50 м, в зависимости от сложности рельефа. Вершины квадратов закрепляют кольями. Одновременно с разбивкой сетки квадратов ведут съемку ситуации преимущественно способом створных промеров по сторонам сетки.

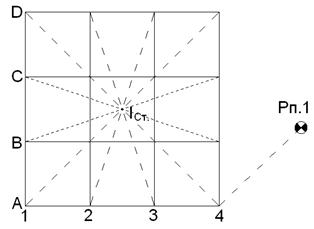

Рис. 8.7.1. Схема нивелирования по квадратам

В простейшем случае нивелирование всех точек сетки и дополнительных характерных точек рельефа выполняют с одной станции нивелира, устанавливаемого посередине участка. С этой станции берутся отсчеты по рейке, последовательно устанавливаемой на вершинах квадратов. При этом отсчеты берутся только по черной стороне рейки и записываются в нивелирный журнал.

Отметку от репера на одну из вершин квадратов, например от Рп1 на вершину квадрата 4а, передают нивелированием из середины с отсчетами по двум сторонам рейки. По отметке этой точки и отсчету по рейке на ней вычисляется горизонт прибора, а далее способом горизонта прибора вычисляются отметки всех вершин квадратов.

При значительных размерах участка прокладывают замкнутый нивелирный ход в пределах самого участка. В этом случае точки делят на связующие и промежуточные. Отсчеты с контролем берут только по связующим точкам с тем, чтобы потом проверить сумму превышений между ними. Допустимая невязка в сумме превышений вычисляется в этом случае по формуле:

, (8.7.1.)

где n – число превышений между связующими точками.

После увязки превышений вычисляют высоты связующих точек, а затем по методу горизонта прибора – высоты остальных точек нивелируемого участка. Применяют и другие способы контроля отсчетов и вычисления высот, например, путем контроля суммы превышений по внешним сторонам участка.

Нивелирование по магистралям. На застроенной территории нивелирование поверхности производится по магистральным линиям и поперечникам к ним (рис. 8.7.2). Для этой цели прокладывают совмещенный теодолитный и нивелирный ходы, разбивают поперечники, а на них через равные промежутки намечают точки, подлежащие нивелированию.

Рис. 8.7.2. Схема нивелирования по магистралям

Поперечники разбивают перпендикулярно к линиям магистрали. Расстояния между поперечниками в зависимости от рельефа местности и масштаба плана берутся от 10 м до 50 м. Магистральные нивелирные ходы должны быть привязаны к реперам.
