Объема земляных работ

Составление картограммы земляных работ и вычисление



Графическим документом по вертикальной планировке является картограмма земляных работ (рис. 2.9.1.), составленная на основе нивелирного плана крупного масштаба.

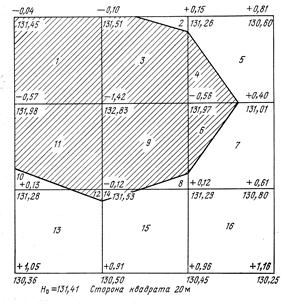

Рис. 2.9.1. Картограмма земляных работ



На картограмме указываются фактические, проектные и рабочие отметки, положение линии нулевых работ.

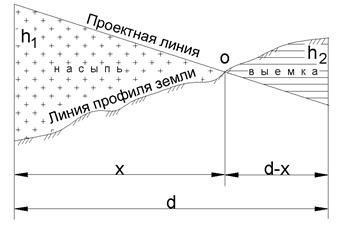

Рис. 2.9.2. Положение точки нулевых работ



Линия нулевых работ, т. е. линия с рабочей отметкой равной нулю, проходит через точки нулевых работ и является границей между насыпью и выемкой. Эти точки находятся на сторонах квадратов, у которых рабочие отметки противоположных вершин имеют разные знаки (рис. 2.9.2.). Положение точек нулевых работ находят определяя расстояния x от вершин квадратов по формуле

, (2.9.1.)

где d – длина стороны квадрата, Δh1 и Δh2 – рабочие отметки.

Квадраты, имеющие в своих вершинах рабочие отметки с разными знаками, называются смешанными, а с одинаковыми – однородными или чистыми.

Объем земляных работ вычисляют методом четырехгранных или трехгранных призм.

Объем четырехгранной призмы определяется по формуле

, (2.9.2.)

где – высота однородной призмы, равная среднему арифметическому из рабочих отметок, S – площадь основания призмы.

Объем трехгранной призмы вычисляется по формуле

. (2.9.3.)

Объем пятигранных призм в смешанных квадратах целесообразно вычислять как разность объемов четырехгранных и трехгранных призм.

После подсчетов объемов для отдельных квадратов вычисляют общий объем насыпи и выемки. Разница в объемах насыпи и выемки допустима до 3%.
