Геодезическое обеспечение строительства надземной части зданий и сооружений

Для проведения геодезических работ при возведении строительных конструкций в надземной части зданий и сооружений необходимо иметь опорную разбивочную сеть на исходном и монтажном горизонтах.

Исходный горизонт – плоскость, проходящая через блоки фундаментов, бетонную подготовку или перекрытия нулевого цикла.

Монтажный горизонт – условная плоскость, проходящая через опорные площадки монтируемых элементов конструкций определенного этажа или яруса надземной части здания или сооружения.

Плановая разбивочная сеть на исходном горизонте создаётся в виде правильных фигур, повторяющих общую конфигурацию здания или сооружения (рис. 5.2.1.). Стороны этих фигур располагаются параллельно осям зданий или сооружений так, чтобы разбивка установочных осей выполнялась непосредственно линейными промерами вдоль сторон хода или методом построения створов.

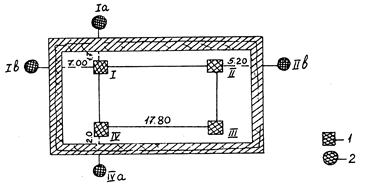

Рис. 5.2.1. Плановая разбивочная сеть на исходном горизонте:

1 – пункты на исходном горизонте; 2 – осевые разбивочные знаки

Построение на исходном горизонте основных точек плановой сети производят со знаков разбивки основных осей здания или сооружения методом полярных и прямоугольных координат или построением створов и закрепляют их временными знаками.

В необходимых случаях плановая разбивочная сеть на исходном горизонте может быть сдвинута и развёрнута относительно осей здания.

По основным точкам плановой разбивочной сети на исходном горизонте прокладывается нивелирный ход соответствующего класса точности, который привязывается не менее чем к двум реперам.

В некоторых случаях отметки плоскостей или отдельных точек проекта задаются от условной поверхности, например, в зданиях от уровня чистого пола первого этажа и обозначаются вверх со знаком «плюс», вниз со знаком «минус». Для каждого сооружения условная поверхность соответствует определенной абсолютной отметке, которая указывается в проекте.
