Тема 6 электронно-лучевой осциллограф (эло)

понятие; электронно лучевая трубка (ЭЛТ); масштабное преобразование;

развертка; измерение параметров

ПОНЯТИЕ ЭЛО

Назначение – наблюдение и измерение напряжения, быстро изменяющегося во времени («быстро» – со скоростью большей, чем может воспринять зрение (>1Гц? >10Гц?)).

Схема

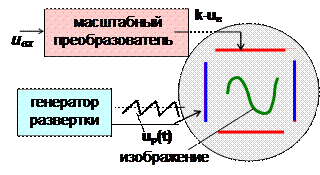

Принцип действия

Светящаяся точка на экране отклоняется по вертикали измеряемым напряжением (uвх), по горизонтали – напряжением развертки (uр). В результате светящаяся линия изображает зависимость uвх(uр). Чаще всего uр=kt и изображается uвх(t).

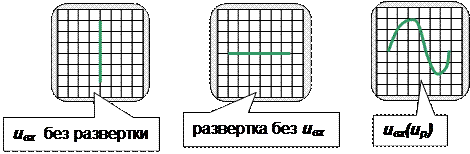

Иллюстрация



2. ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА (ЭЛТ)

Назначение –преобразовать изменение напряжения во времени в положение светящейся точки в пространстве.

Схема

Принцип действия

Светящаяся точка на экране, созданная электронным лучом, отклоняется пропорционально напряжению на пластинах, между которыми проходит луч. Благодаря послесвечению экрана видна траектория отклонения.

Математическая модель

l x=Suверт отклонение точки вдоль оси х

l y=Suгориз - отклонение точки вдоль оси у

S- чувствительность, (0,5¸5мм/В) uверт, uгориз напряжения между вертикальными и между горизонтальными пластинами.



3. МАСШТАБНОЕ ПРЕОБРАЗОВАНИЕ UВХ

Назначение - усиливать входное напряжение до величины, необходимой для отклонения луча.

Принцип действия

uвх снижается ДН до входного напряжения У и усиливается У до напряжения пластин.





4. РАЗВЕРТКА

Назначение -обеспечить перемещение на экране светящейся точки в функции времени.

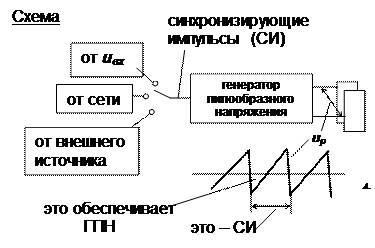

Принцип действия

ГПН генерирует пилообразное напряжение частотой приблизительно кратной частоте uвх. СИ обеспечивают точную кратность частот.

Математическая модель

должно быть для устойчивости изображени Тр/T = N, N=1, 2, 3… -целое число.

N – количество периодов uвх, видимых на экране.
