Трехфазный выпрямитель с нулевой точкой
Трехфазная мостовая схема выпрямления (схема Ларионова). Автоколебательный МВ Повторим еще раз, что обычно под термином МБ понимают именно автоколебательный режим. Схемно МБ может быть реализован также на базе схемы RS -триггера (рип.8) аналогично его преобразованию в ЖМ (рис. 15). Для этого необходимо вход ЖМ по схеме рис. 15 присоединить к выходу элемента Д2, а резистор Р включить между входами и выходом Д2 (схема этого устройства изображена на рис.20).

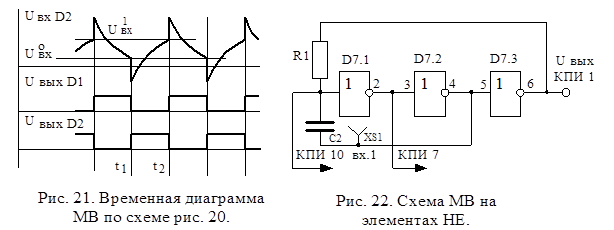

Если в исходном состоянии на выходе Д1 установилась 1, а на выходе Д2 0, то конденсатор С заряжается по цепи: выход Д1, С,R, выход Д2. По мере заряда UBX.D2 будет снижаться и в какой-то момент времени t1 достигнет величиныU0BX, на выходе Д2 появится 1, которая приложится к входу Д1. Следовательно на выходе Д1 появится 0 и начнется перезаряд С в обратном направлении. В момент t1 UBX.D2 Д2 сменит знак и начнет увеличиваться по экспоненциальному закону. В момент времени t2 UBX.D2 достигнет величины UBX1. При этом на выходе Д2 появится 0 и процесс начнет повторяться. Временная диаграмма представлена на рис.21. В работе исследуется схема МВ несколько иной конфигурации (рис. 22), которая выполнена на элементах "НЕ". Принцип работы схемы аналогичен схеме по рис.20.
[AK1] В схеме в любой момент времени открыто только 2 диода.
Нагрузка в общем случае может быть активно-индуктивной. Нарисуем эпюры сигналов: 6 диодов на схеме объединены в две группы: есть катодная группа (VD1, VD3,VD5), и анодная группа (VD2, VD4, VD6). Правило: в катодной группе открыт тот диод, чей потенциал анода более «положителен»; в анодной группе открыт тот диод, у которого потенциал катода более «отрицателен».
Пусть
VD1 открыт, VD2 закрыт в анодной группе открыт VD4 (фаза В), так как фаза В наиболее «отрицательна».
В анодной группе открыт VD6.
Если бы , то смотри рисунок. Рассмотрим интервал времени t, когда открыт VD1, VD4 Рассмотрим интервал времени t, когда открыт VD1, VD6 Основная гармоника шестая. Частота выпрямленного напряжения в 6 раз больше частоты сети. (практически здесь не нужен фильтр на выходе). чем q<, тем качественнее выпрямленное напряжение.
; .
Нагрузка на трансформатор во время «+» и «-» полуволн в схеме одинакова.
на интервале (t3;t4) на интервале (t4;t5) . Вместо диодов в схеме могут стоять тиристоры, следовательно, схема управляемого трехфазного выпрямителя (схема Ларионова).
Если угол управления тиристорыдиоды и открываются в моменты естественного отпирания. Моменты естественного отпирания – моменты пересечения синусоид двух соседних фаз.
Если угол управления , то тиристоры в эти моменты еще не открыты, тогда кривая напряжения исказится. При использовании тиристоров вместо диодов:
, где - напряжение нагрузки при нулевом угле управления (или при диодах).
Нарисуем эпюры сигналов:
При t (t1, t2) , открыт VD1 При t(t2,t3) , открыт VD2 . Коэффициент пульсации: , т.е. качество выпрямленного напряжения будет хуже, так как q большой.
Найдем среднее значение напряжения нагрузки: .
При t(t1;t2) VD1 закрыт, VD2 открыт . Напряжение в два раза больше, чем в мостовой схеме, диод испытывают на пробой.
При В В - среднее значение тока через диод, так же, как и в мостовой схеме в три раза меньше, чем в нагрузке. обмотки фаз трансформатора нагружены неравномерно.
Основной недостаток данной схемы: вторичный ток имеет постоянную составляющую. Постоянная составляющая не трансформируется, следовательно, идет на подмагничивание сердечника, т.е. ток намагничивания увеличивается, увеличиваются потери, это ведет к нагреванию трансформатора. Ввиду этих причин, мы вынуждены увеличить габариты сердечника трансформатора. Поэтому в чистом виде эта схема применяется очень редко, чаще, как составляющая мостовых схем.
