Действие поляризационных фильтров

С помощью денситометров можно измерять как сухие, так и еще сырые красочные слои. Для последних характерна относительно гладкая, глянцевая поверхность. При высыхании красочный слой в какой-то мере принимает неравномерную шероховатую структуру поверхности бумаги и теряет первоначальный глянец. Если провести измерения сначала по сырому, а затем по сухому слою, то результаты измерений будут различными (величина измеренной плотности по сырому слою будет выше, чем по сухому слою).

Для того, чтобы компенсировать такое рассогласование, на оптическом пути устанавливаются два линейных поляризационных фильтра со скрещенными плоскостями (Рис. 6).

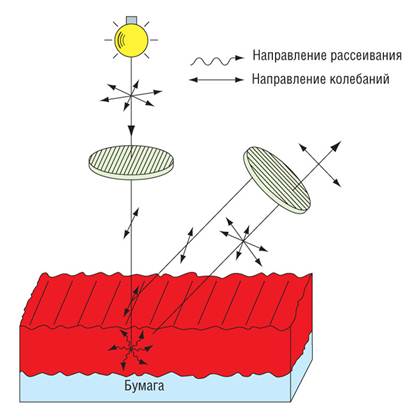

Рис. 6. Действие поляризационных фильтров, исключающее зеркальное отражение гладких поверхностей при измерении оптической плотности

Из распространяющихся во всех направлениях световых волн поляризационные фильтры пропускают волны только одного направления. Часть световых лучей, прошедших через первый поляризационный фильтр, зеркально отражается красочным слоем, т.е. без изменения направления их распространения. Второй поляризационный фильтр повернут по отношению к первому на 900, так что зеркально отраженные световые лучи им не пропускаются (рис. 6). Зеркально отраженный свет, таким образом, из измерений исключается. Однако, если лучи света проникают в красочный слой и отражаются либо от него, либо от запечатываемого материала, то они теряют свою поляризацию. Следовательно, эти лучи частично пройдут через второй поляризационный фильтр и попадут на фотоприемник (Рис. 4). Таким образом, путем исключения части света, зеркально отраженной от слоя сырой краски, достигают примерного равенства результатов измерений «по сырому» и «по сухому». Другими словами, сырой слой невысохшей краски с большим глянцем дает такие же показания, как если бы он был уже сухим. Благодаря поглощению поляризационного фильтра на фотоприемник попадает уменьшенная отраженная составляющая, что приводит к несколько более точным измеряемым значениям.
