Многомашинные ВС. Режимы работы. Отличия от многопроцессорных ВС

По режиму работы ВС (оперативные и неоперативные)

Оперативные, как правило, используют режим реального масштаба времени. Этот режим характеризуется жесткими ограничениями на время решения задач в системе и предполагает высокую степень автоматизации процедур ввода-вывода и обработки данных.

Наибольший интерес у исследователей всех рангов (проектировщиков, аналитиков и пользователей) вызывают структурные признаки ВС. От того, насколько структура ВС соответствует структуре решаемых на этой системе задач, зависит эффективность применения ЭВМ в целом. Структурные признаки, в свою очередь, отличаются многообразием: топология управляющих и информационных связей между элементами системы, способность системы к перестройке и перераспределению функций, иерархия уровней взаимодействия элементов. В наибольшей степени структурные характеристики определяются архитектурой системы.

Многомашинные и многопроцессорные ВС

Многомашинные ВС используются для повышения производительности, надежности и достоверности вычислений. Исторически они появились перед многопроцессорными.

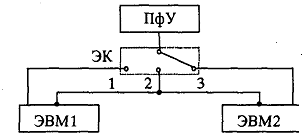

Положения 1 и 3 электронного ключа (ЭК) обеспечивали режим повышенной надежности. При этом одна из машин выполняла вычисления, а другая находилась в «горячем» или «холодном» резерве, т.е. в готовности заменить основную ЭВМ. Положение 2 электронного ключа соответствовало случаю, когда обе машины обеспечивали параллельный режим вычислений. Здесь возможны две ситуации:

а) обе машины решают одну и ту же задачу и периодически сверяют результаты решения. Тем самым обеспечивался режим повышенной достоверности, уменьшалась вероятность появления ошибок в результатах вычислений. Примерно по такой же схеме построены управляющие бортовые вычислительные комплексы космических аппаратов, ракет, кораблей. Например, американская космическая система «Шатл» содержала пять вычислительных машин, работающих по такой схеме;

б) обе машины работают параллельно, но обрабатывают собственные потоки заданий. Возможность обмена информацией между машинами сохраняется. Этот вид работы относится к режиму повышенной производительности. Она широко используется в практике организации работ на крупных вычислительных центрах, оснащенных несколькими ЭВМ высокой производительности.

Схема, представленная выше, была неоднократно повторена в различных модификациях при проектировании разнообразных специализированных ММС. Основные различия ММС заключаются, как правило, в организации связи и обмена информацией между ЭВМ комплекса. Каждая из них сохраняет возможность автономной работы и управляется собственной ОС. Любая другая подключаемая ЭВМ комплекса рассматривается как специальное периферийное оборудование. В зависимости от территориальной разобщенности ЭВМ и используемых средств сопряжения обеспечивается различная оперативность их информационного взаимодействия.

В создаваемых ВС стараются обеспечить несколько путей передачи данных, что позволяет достичь необходимой надежности функционирования, гибкости и адаптируемости к конкретным условиям работы. Эффективность обмена информацией определяется скоростью передачи и возможными объемами данных, передаваемыми по каналу взаимодействия. Эти характеристики зависят от средств, обеспечивающих взаимодействие модулей и уровня управления процессами, на котором это взаимодействие осуществляется. Сочетание различных уровней и методов обмена данными между модулями ВС в наиболее полной форме нашло свое выражение в универсальных суперЭВМ и больших ЭВМ, в которых сбалансировано использовались все методы достижения высокой производительности.

Многопроцессорные системы (МПС) строятся при комплексировании нескольких процессоров. В качестве общего ресурса они имеют общую оперативную память (ООП). Параллельная работа процессоров и использование ООП обеспечивается под управлением единой операционной системы. По сравнению с ММС здесь достигается наивысшая оперативность взаимодействия вычислителей процессоров. Многие исследователи считают, что использование МПС является основным магистральным путем развития вычислительной техники новых поколений.

Однако МПС имеет и существенные недостатки. Они в первую очередь связаны с использованием ресурсов общей оперативной памяти. При большом количестве комплексируемых процессоров возможно возникновение конфликтных ситуаций, когда несколько процессоров обращаются с операциями типа «чтение» и «запись» к одним и тем же областям памяти. Помимо процессоров к ООП подключаются все каналы (процессоры ввода-вывода), средства измерения времени и т.д. Поэтому вторым серьезным недостатком МПС является проблема коммутации абонентов и доступа их к ООП. От того, насколько удачно решаются эти проблемы, и зависит эффективность применения МПС. Это решение обеспечивается аппаратно-программными средствами. Процедуры взаимодействия очень сильно усложняют структуру ОС МПС.

Накопленный опыт построения подобных систем показал, что они эффективны при небольшом числе комплексируемых процессоров (от 2—4 до 10). В отечественных системах «Эльбрус» обеспечивалась возможность работы до 10 процессоров, до 32 модулей памяти, до 4 процессоров ввода-вывода и до 16 процессоров связи.

Создание подобных коммутаторов представляет сложную техническую задачу, тем более, что они должны быть дополнены буферами для организации очередей запросов. Для разрешения конфликтных ситуаций необходимы схемы приоритетного обслуживания. До настоящего времени в номенклатуре технических средств ЭВТ отсутствуют высокоэффективные коммутаторы общей памяти.
