План лекції. 1 Програмна модель мікропроцесора і8086

1 Програмна модель мікропроцесора і8086

2 Структура машинної команди мікропроцесора і8086. Структура запису команд з використанням мнемокоду

3 Система команд мікропроцесора і8086

Програмна модель. Програмна модель МП i8086 (рис. 1) складається з РЗП, сегментных регістрів, вказівника команд і регістра прапорців.

РЗП (Регістри загального призначення) поділяються на регістри даних і регістри-вказівники. До регістрів даних відносять чотири 16-розрядні регістри: АХ, ВХ, СХ, DX. Кожний із цих регістрів складається з двох 8-розрядних регістрів, які можна незалежно адресувати за символічними іменами АН, ВН, СН, DH (старші байти - High) та AL, BL, CL, DL (молодші байти -Low).

Регістри-вказівники SP (Stack Pointer - вказівник стека), ВР (Base Pointer - базовый регістр), SI (Source Index - індекс джерела), DI (Destination Index - індекс призначення) є 16-розрядними.

Усі РЗП мож­на використати для зберігання даних, але в деяких командах допускається використання певного регістра за замовчуванням: АХ - при мно­женні, діленні, введенні та виведенні слів; AL - при множенні, діленні, введенні та виведенні байтів, десятковій корекції, перетворенні байтів (команда XLAT); АН - при множенні і діленні байтів; ВХ - при трансля­ції; СХ- як лічильник циклів і вказівник довжини рядків у рядкових ко­мандах; CL - для зберігання зміщення з указанням змінної; DX - при множенні та діленні слів, введенні та виведенні з непрямою адресацією; SP - при операціях зі стеком; SI, DI - при рядкових операціях. На відміну від 8-розрядних МП регістр SP зберігає зміщення останньої зайнятої комірки стека відносно початку сегмента стека, а повна адреса стека визначається як SS:SP.

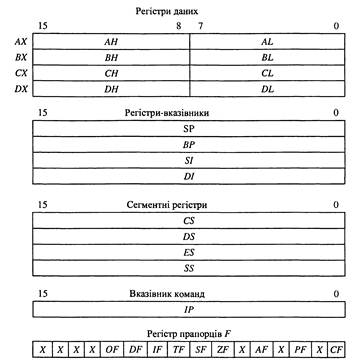

Рис. 1. Програмна модель МП i8086

Сегментні регістри СS, DS, ES, SS визначають початкові адреси чотирьох сегментів пам'яті. Використання сегментних регістрів визначається типом звернення до пам'яті (табл. 1).

Для деяких типів звернень допускається заміна сегментного регістра за замовчуванням на альтернативний, яка реалізується префіксами команд CS:, DS:, SS:, ES:.

Таблиця 1Використання регістрів при адресаціїпам'яті

Примітка. Рядок-джерело і рядок-приймач - це рядки даних (масиви), які беруть участь у рядкових командах.
