Бункерные затворы

Расчет пропускной способности бункеров

Пропускная способность (т/ч) бункера зависит от скорости истечения сыпучих материалов [1, 2, 5]. Для бункеров непрерывного действия

, (7.1)

где v – скорость истечения насыпного груза из отверстия бункера, м/с;

ρ – насыпная плотность груза, т/м³;

w ' – площадь отверстия истечения с учетом кусковатости груза, м²; для круглого отверстия w ' = π(D – a')² / 4 (D – диаметр отверстия, м); для прямоугольного отверстия w ' = (А _и – а')(B _и – а') (А _и и B _и – размеры сторон отверстия, м).

Определение гидравлического радиуса

, (7.2)

где D – диаметр выпускного отверстия бункера, мм;

а' – размеры максимальных кусков, мм.

Определение критического радиуса

. (7.3)

Скорость истечения v груза из бункера:

при R _г> R _кр, ,

при R _г< R _кр, ,

где λ_и – коэффициент истечения, λ_и = 0,2–0,65.

Площадь отверстия истечения

. (7.4)

Бункерные затворы служат для закрывания и открывания выпускных отверстий бункеров и регулирования выходящего потока насыпного груза.

Точность регулирования потока открыванием выпускного отверстия возможна только при хорошо сыпучих материалах [2].

Бункерные затворы должны иметь простую и прочную конструкцию, малые габариты; обеспечивать удобство маневрирования и быстроту действия, плотность закрывания и возможность регулирования потока груза.

По типу привода затворы бывают ручные и механические (электрические, пневматические и гидравлические) с дистанционным управлением. По способу действия затворы разделяют на: отсекающие поток груза (затворы в виде плоской задвижки и секторные) и создающие подпор (лотковые) [2, 3]. Конструктивные исполнения затворов представлены на рис. 7.4.

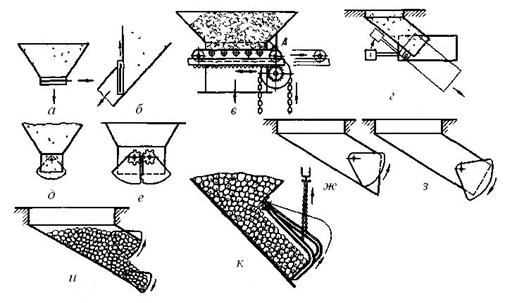

Рис. 7.4. Конструктивные схемы затворов:

а, б – задвижки; в – ленточный гусеничный затвор; г – лотковый затвор;

д – односекторный затвор; е – двухсекторный (челюстной); ж, з – наклонный секторный;

и – сдвоенный секторный; к – пальцевый

Классификация затворов:

в виде плоской задвижки (рис. 7.4 а, б) устанавливаются в днище или боковой стенке бункера;

ленточные гусеничные (рис. 7.4, в) открывают или закрывают отверстие передвижением рамы с закрепленной на ней подвижной конвейерной лентой;

секторные (рис. 7.4, д – и) имеют цилиндрическую поверхность и при закрывании или открывании поворачиваются вокруг горизонтальной оси;

челюстные (рис. 7.4, ж, з) с движением сектора вверх или вниз;

пальцевые (рис. 7.4, к), состоящие из поднимающихся и опускающихся рычагов (пальцев), подвешенных на цепях;

лотковые (рис. 7.4, г) регулируют поток груза изменением угла наклона лотка.
