Силові гідроциліндри

Силові гідроциліндри належать до об’ємних гідродвигунів і призначені для надання поступального і зворотно-поступального руху вихідній ланці (штоку). Внаслідок своєї конструкційної простоти і експлуатаційних переваг вони є найпоширенішими гідродвигунами в сучасних машинах з об’ємним гідроприводом. Конструктивно гідроциліндри поділяють на поршневі, плунжерні і телескопічні, а за принципом дії – на одно- і двосторонньої дії (рис. 9.14).

Гідроциліндр односторонньої дії має шток з поршнем, або плунжер, які переміщуються силою тиску, рідини тільки в одну сторону. Зворотний хід штока чи плунжера здійснюється під силою зовнішньої або пружини
/рис 9.14 а,б,д,е,/. Гідроциліндр двосторонньої дії має поршень з одно- або двостороннім штоком./рис. 9.14 в,г/. Робоча рідина підводиться навперемінно в обидві робочі порожнини, і рух штока в прямому і зворотному напрямах здійснюються тиском рідини.

Порожнину гідроциліндра, в якій переміщується шток, називають штоковою, а порожнину, де шток відсутній – поршневою.

В залежності від того, яка порожнина гідроциліндра з’єднана в даний момент з напірною гідролінією, а яка з лінією зливу рідини, їх відповідно поділяють на робочу і зливну.

Без урахування втрат, зусилля, яке розвиває шток гідроциліндра визначають за співвідношенням



, (9.33)



в якому рр – тиск рідини в порожнині; Se – ефективна площа поршня.

Теоретична швидкість переміщення поршня визначається за формулою



(9.34)



де Q – витрата робочої рідини, що находить гідроциліндр.

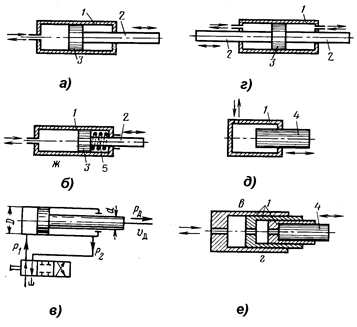

Рис. 9.14. Схеми гідроциліндрів: а, б – гідроциліндри односторонньої дії з одностороннім штоком; в – гідроциліндр двосторонньої дії з двостороннім штоком; г – гідроциліндр двосторонньої дії з двостороннім штоком; д – плунжерний; е – телескопічний гідроциліндр односторонньої дії



Ефективною площею поршня називають площу торця поршня, на яку діє тиск рідини. Так, з боку безштокової /поршневої / порожнини



, (D – діаметр поршня),



з боку штокової

, (dшт – діаметр штока),

Якщо врахувати об’ємні втрати, то дійсна швидкість переміщення поршня



. (9.35)



Тоді витрата рідини робочою порожниною гідроциліндра



, (9.36)



а витрата рідини, що витікає зі зливної порожнини



(9.37)



Для точного визначення величини зусилля на штоці гідроциліндра з урахуванням тертя, опору зливної лінії та інших протидіючих сил потрібно виходити з рівняння рівномірного прямолінійного руху поршня. В такому випадку дійсне зусилля, що розвиває шток гідроциліндра, визначається рівнянням



, (9.38)



де – механічний ККД гідроцилндра, – сумарна сила протидії з боку зливної порожнини.

В частинному випадку, коли враховується тертя і опір рідини в зливній порожнині, будемо мати

. (9.39)



В цій формулі рзл – тиск рідини в зливній порожнині; Sезл – ефективна площа поршня з боку зливної порожнини.

Слід відзначити, що ККД гідроциліндрів визначається в основному механічними втратами енергії на тертя, оскільки .
