Рельсовые скрепления. Противоугоны

Рельсы

Шпалы

Шпалы являются наиболее важным видом подрельсовых оснований и служат для восприятия давления от рельсов и передачи его на балластный слой. Кроме того, шпалы предназначены для крепления к ним рельсов и обеспечения постоянства ширины колеи. Помимо шпал к подрельсовым основаниям относятся мостовые и переводные брусья, отдельные опоры в виде полушпал, а также сплошные опоры в виде плит и рам. Необходимо, чтобы шпалы были прочными, упругими и дешевыми, а также обладали достаточно высоким электрическим сопротивлением. Материалом для шпал служат дерево, железобетон и металл.

Достоинствами деревянных шпал являются легкость, упругость, простота изготовления, удобство крепления рельсов, высокое сопротивление протеканию тока в рельсовых цепях. К недостаткам таких шпал относятся сравнительно небольшой срок службы (15.-18 лет) и значительный расход деловой древесины. Для увеличения срока службы деревянные шпалы пропитывают масляными антисептиками. Для изготовления шпал обычно используются сосна, ель, пихта и лиственница, реже — кедр и береза.По форме поперечного сечения деревянные шпалы подразделяют на обрезные, опиленные с четырех сторон, полуобрезные, у которых опилены три стороны, и необрезные, имеющие опиленные поверхности только сверху и снизу(рис.3).
В зависимости от назначения деревянные шпалы изготавливают трех типов. Шпалы I типа предназначены для главных путей магистральных железных дорог, II типа — для станционных и подъездных путей и III типа — для путей промышленных предприятий. Размеры поперечного сечения шпал в зависимости от их типа приведены в табл. 2. Стандартная длина деревянных шпал 2750 мм. Для особо грузонапряженных участков изготавливают шпалы длиной 2800 мм.

Рис. 4.3. Поперечные профили обрезных (а), полуобрезных (б)

и необрезных (в) деревянных шпал:

h _шп — высота шпалы; b, b' — ширина верхней постели;

b ₁, — ширина нижней постели

На железных дорогах России наряду с деревянными получили широкое распространение железобетонные шпалы с предварительно напряженной арматурой (рис. 4.4). Их достоинствами являются долговечность (40...50 лет), обеспечение высокой устойчивости пути и плавности хода поездов, что обусловлено одинаковыми размерами и равной упругостью шпал. Кроме того, применение железобетонных шпал позволяет сберечь древесину для других нужд. Благодаря указанным качествам они уже используются на главных путях всех основных направлений сети, в том числе на участках скоростного движения поездов.

К недостаткам железобетонных шпал относятся большая масса, наличие электропроводности, высокая жесткость и сложность крепления рельсов к ним. Для повышения упругости пути с железобетонными шпалами под рельсы укладывают амортизирующие прокладки. Во избежание утечки электрического тока применяют рельсовые скрепления специальной конструкции с электроизоляционными деталями.

Железобетонные шпалы изготавливают из тяжелого бетона с арматурой из стальной углеродистой холоднотянутой проволоки периодического профиля диаметром 3 мм.

Таблица 4.2

Тип шпалы	Высота h шп, мм	Ширина, мм
верхней постели	нижней постели b 1
b	b'
I
II
III

Рис. 4.4 Железобетонная шпала

1 — бетон; 2 — арматура

В зависимости от вида рельсового скрепления железобетонные шпалы подразделяют на два типа: Ш1 — для раздельного клеммно-болтового скрепления типа КБ с болтовым соединением подкладки со шпалой и Ш2 — для нераздельного клеммно-болтового скрепления типа БПУ с болтовым соединением подкладки или рельса со шпалой.

Металлические шпалы не получили распространения в нашей стране из-за значительного расхода металла, высокой электропроводности, большой жесткости, подверженности коррозии и неприятного шума при движении поездов.

Порядок расположения шпал по длине рельсового звена называют их эпюрой. На железных дорогах России применяют три эпюры, соответствующие укладке 1600, 1840 и 2000 шпал на 1 км пути.

На станциях метро и при устройстве смотровых канав в депо вместо сплошных шпал используются полушпалы, заглубленные в бетон.

Рельсы предназначены для направления движения колес подвижного состава, восприятия нагрузки от него и передачи ее на шпалы. Кроме того, на участках с автоблокировкой рельсы служат проводниками сигнального тока, а при использовании электротяги — проводниками обратного тягового тока.

Для надежной работы рельсы должны быть достаточно прочными, долговечными, износоустойчивыми, твердыми и в то же время нехрупкими, так как они воспринимают ударно-динамическую нагрузку. Материалом для их изготовления служит высоко прочная углеродистая сталь. В зависимости от массы и поперечного профиля рельсы подразделяют на несколько типов: Р50, Р65 и Р75. Буква Р означает рельс, а число — округленное значение массы, кг, одного погонного метра рельса.

Рис. 5. Профиль рельса:   1 — головка рельса; 2 — шейка; 3 — подошва; h р— высота рельса; h г — высота головки; h ш— высота шейки; h под — высота подошвы; b ^нг— ширина нижней части головки; b ^вг — ширина верхней части головки; b под— ширина подошвы; S ш— толщина шейки; S ^кпод— толщина подошвы у края

Поскольку наибольшее воздействие на рельс оказывает вертикальная нагрузка, стремящаяся изогнуть его, рациональной формой рельса считается двутавровая (рис. 4.5), одновременно обеспечивающая и меньший расход металла.

Выбор того или иного типа рельсов зависит от грузонапряженности линии, нагрузок и скоростей движения поездов. На линиях скоростного движения пассажирских поездов укладывают рельсы Р65.

Рельсы выпускают стандартной длины 25 м. Кроме того, для укладки в кривых изготавливают укороченные рельсы длиной 24,92 и 24,84 м. В качестве уравнительных рельсов для бесстыкового пути, а также при укладке стрелочных переводов используют рельсы прежней стандартной длины (12,5 м) и укороченные (12,46; 12,42 и 12,38 м).

Срок службы рельсов, измеряемый числом тонн брутто проследовавшего по ним груза до их перекладки, в среднем составляет для термически упрочненных рельсов Р65 500 млн т, а для Р50 — 350 млн т. Срок службы рельсов Р75 примерно на 30 % больше, чем у рельсов Р65.

Продление срока службы рельсов достигается комплексом взаимосвязанных мер: увеличением их массы, повышением качества рельсовой стали, ее термоупрочнением и легированием, совершенствованием поперечных профилей рельсов, улучшением условий их работы посредством создания бесстыковых путей, шлифования поверхности качения, нанесения смазки на боковую рабочую грань головки рельса в кривых и др.

Рельсовый путь представляет собой две непрерывные рельсовые нити, расположенные на определенном расстоянии одна от другой благодаря креплению рельсов к шпалам и отдельных рельсовых звеньев друг к другу. Рельсы соединяют со шпалами с помощью промежуточных скреплений, которые должны обеспечивать надежную и достаточно упругую их связь, неизменную ширину колеи и необходимый уклон рельсов, не допускать их продольного смещения и опрокидывания, а при использовании железобетонных шпал помимо этого электрически изолировать рельсы и шпалы. Существуют три основных типа промежуточных скреплений: ire-раздельные, смешанные и раздельные.

При нераздельном скреплении (рис. 6, а) рельс и подкладки, на которые он опирается, крепят к шпалам одними и теми же костылями или шурупами. При смешанном скреплении (рис. 6, б) подкладки, кроме того, крепят к шпалам дополнительными костылями. Смешанное костыльное скрепление с применением клинчатых подкладок, имеющих уклон 1:20, широко распространено на дорогах нашей страны. Его достоинствами являются простота конструкции, небольшая масса, сравнительная легкость зашивки, перешивки и разборки пути. Однако такое скрепление не гарантирует постоянства ширины колеи и способствует механическому изнашиванию шпал.

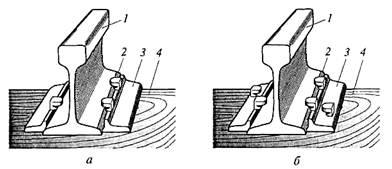

Рис. 4.6. Нераздельное (а) и смешанное (б) рельсовые скрепления

1 — рельс; 2 — костыль; 3 — подкладка; 4 — шпала

При раздельном скреплении рельс соединяют с подкладками жесткими или упругими клеммами и клеммными болтами, а подкладки крепят к шпалам болтами или шурупами. Достоинства раздельного скрепления (возможность смены рельсов без снятия подкладок, большое сопротивление продольным усилиям, обеспечение постоянства ширины колеи) способствуют все более широкому его применению, хотя оно несколько дороже и сложнее по конструкции скреплений других видов. Кроме того, раздельное скрепление не требует дополнительного закрепления пути для предотвращения его угона и позволяет снизить эксплуатационные расходы по сравнению со скреплениями других видов.

На железных дорогах России широко распространено раздельное скрепление КБ-65. Его недостатками являются большое число деталей, значительная масса и высокая жесткость. Поэтому в настоящее время началось активное внедрение нового бесподкладочного пружинного раздельного скрепления пониженной жесткости — ЖБР-3-65 (рис. 7), у которого масса и число деталей уменьшены более чем в 1,5 раза.

Кроме того, разработано анкерное рельсовое скрепление АРС-4 (рис. 8), наиболее перспективное для пути с железобетонными шпалами. Благодаря отсутствию резьбовых соединений оно не требует обслуживания, что позволяет существенно сократить затраты на содержание пути.

Рельсовые звенья соединяют друг с другом с помощью стыковых скреплений, основными элементами которых являются накладки, болты с гайками и пружинные шайбы. Стыковые накладки предназначены для восприятия в стыке изгибающих и поперечных сил. Двухголовые накладки (рис. 4.9) изготавливают из высокопрочной стали и подвергают закалке.

Болты, как и накладки, должны обладать высокой прочностью. Под их гайки для обеспечения постоянного натяжения подкладывают пружинные шайбы. В последнее время переходят на применение шестидырных накладок.

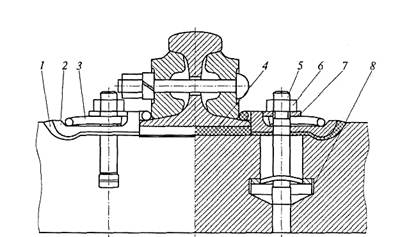

Рис. 4.7 Пружинное раздельное скрепление ЖБР-3-65

1 — пластмассовый боковой упор; 2 — металлический боковой упор;

3 — пружинная клемма; 4 — резиновая прокладка; 5 — закладной болт;

6 — гайка; 7 — опорная скоба; 8 — пластмассовый пустообразователь в шпале

Рис.4. 8. Анкерное рельсовое скрепление АРС-4

1 — клемма; 2 — подклеммник; 3 — анкер; 4 — монорегулятор (регулятор с фиксатором); 5 — изолирующий уголок; 6 — резиновая прокладка

По расположению относительно шпал в качестве стандартных приняты стыки на весу (см. рис.4.9), что обеспечивает большую упругость и удобство подбивки балласта под стыковые шпалы.

Так как с изменением температуры длина рельсов меняется, между их торцами в стыках оставляют зазор, наибольшая величина которого во избежание сильных ударов колес подвижного состава не должна превышать 21 мм. Каждому значению температуры воздуха (и рельсов) соответствует определенный стыковой зазор:

l _з = g l _р (t _max – t)

где g — коэффициент линейного расширения стали; l _р — длина рельса; t _max, t — соответственно наибольшая температура воздуха в данной местности и температура во время укладки рельса.

Для обеспечения возможности некоторого перемещения концов рельсов в стыках болтовые отверстия в ранее изготавливавшихся рельсах имели форму овала (с большой осью, направленной вдоль рельса) или круга большего диаметра, чем у болтов. Вновь выпускаемые рельсы имеют только круглые отверстия, что повышает прочность рельсов и упрощает технологию их изготовления.

Рис.4.9 Двухголовая накладка в стыке навесу

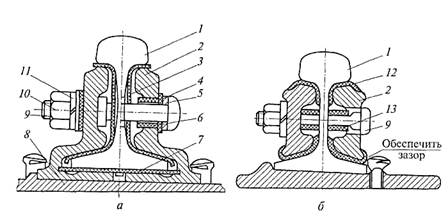

Рис.4. 10. Поперечные разрезы изолирующего стыка с металлическими

объемлющими накладками (а) и клееболтового стыка (б):

1 — рельс; 2 — накладка; 3 — боковая прокладка; 4 — планка из фибры или полиэтилена под болты; 5 — стопорная планка; 6— втулка; 7— нижняя изолирующая прокладка; 8 — подкладка; 9 — стыковой болт; 10 — гайка;

11 — шайба; 12 — изоляция из стеклоткани, пропитанной эпоксидным клеем;

13 — изоляция на болте

На линиях с автоблокировкой на границах блок-участков применяют изолирующие стыки, препятствующие прохождению электрического тока от одного из соединяемых рельсов к другому. Существуют два типа изолирующих стыков: с металлическими объемлющими накладками и клееболтовые (рис. 4.10). В стыках первого типа изоляцию обеспечивают установкой прокладок и втулок из фибры, текстолита или полиэтилена. В стыковой зазор также помещают прокладку из текстолита или трикопа, имеющую очертания рельса. В последнее время все шире применяют клееболтовые стыки, в которых металлические стыковые накладки, изолирующие прокладки из стеклоткани и болты с изолирующими втулками соединяют с помощью эпоксидного клея с концами рельсов в монолитную конструкцию.

На линиях с электрической тягой и автоблокировкой для беспрепятственного прохождения тока через стык устанавливают специальные стыковые соединители.

Под действием сил, которые возникают при движении поездов, особенно при торможении на затяжных спусках, может происходить продольное перемещение рельсов по шпалам или вместе со шпалами по балласту, называемое угоном пути. На двухпутных участках угон происходит по направлению движения, а на однопутных линиях он бывает двусторонний.

Наилучший способ предотвращения угона пути связан с применением щебеночно балласта и раздельных промежуточных скреплений, которые обеспечивают достаточное сопротивление продольному перемещению рельсов и не требуют дополнительных средств их закрепления. При нераздельном и смешанном скреплениях для предотвращения угона пути применяют противоугоны. Стандартные пружинные противоугоны (рис. 4.11) представляют собой пружинную скобу, защемляемую на подошве рельса и упирающуюся в шпалу. На 25-метровом рельсовом звене устанавливают от 18 до 44 пар противоугонов.

Рис.4.11 Пружинный противоугон
