Дәріс. Дестелі коммутация жүйесінің принципі

Коммутация элементі

Коммутация элементі коммутатордың ең негізгі бөлігі болып табылады [4,5,6]. Ұяшықтан түскен ақпарат портта талданып, анықталған шығысқа бағытталады. Коммутация элементі өзара байланысқан желіден, IC кіріс бақылаушыдан және ОС шығыс бақылаушыдан тұрады (1.1 сурет). Ішкі коллизия болған жағдайда ұяшықтардың жоғалуын ескеру үшін (бір және сол шығыста 2 немесе бірнеше ұяшықтардың бірмезгілде берілуінде), коммутация элементерінің ішінде буферлерді орналастыруды қарастыру қажет.

Берілетін ұяшық ішкі (IC) кіріс бақылаушыға сәйкес синхрондалады. Шығыс бақылаушы (ОС) қызметі бойынша өзара байланыс желісі арқылы ұяшықтарды тиісті шығысқа береді. Кіріс және шығыс бақылаушылар өзара байланыс желісі арқылы жұп бойынша жалғасқан.

1.1 Сурет– Коммутация элементінің стандартты моделі

IC – input controller – кіріс бақылушы

OC – output controller – шығыс бақылаушы

Мазмұны:

- дестелі кеңжолақты желі негіздері: виртуалды VCI каналы және VPI виртуалды жолдар;

- маршрут режимдері: бір бағытты режим, көпарналы режим, кеңтаратушы режим. Дестелі коммутация жүйесінің құрылымы.

Мақсаты:

- кеңжолақты дестелі коммутация негіздерін оқып үйрену;

- маршруттау режимдерін оқып үйрену.

АТМ коммутаторларының шығысында конфликтер пайда болу салдарынан АТМ дестелерін буферлеу мүмкіндігі туады. АТМ желісінде виртуалды канал (VC) мен виртуалды жолдар (VP) маршрут объектілері аралығында виртуалды жалғастыру болып анықталады.

Екі соңғы тұтынушы аралығындағы логикалық байланыс бірнеше виртуалды байланыс арқылы орындалады. Егер n коммутация түйіндері коммутацияланатын болса, онда виртуалды жол виртуалды канал байланысы болып табылады. Өйткені виртуалды жалғастыру АТМ ұяшық тақырыбында VPI/VCI (виртуалды жол идентификаторы/ виртуалды канал идентификаторы) иерархиялық кілті арқылы белгіленеді, ал коммутация схемасы толық VC коммутациясын немесе VP коммутациясын қолдануы мүмкін.

Бірінші жағдайда толық АТМ коммутаторына сәйкес келеді, ал екінші жағдай қысқартылған коммутация түйініне сәйкес келеді. Сондықтан VP/VC коммутаторы қайтадан әрбір коммутацияланатын виртуалды ұяшыққа VP коммутаторында VPI қайтадан берілетінін ескере отырып жаңа VPI/VCI белгілейді. Ол 2.1 – суретте көрсетілген. [5,6]

2.1 Сурет – Виртуалды десте және виртуалды канал коммутаторы

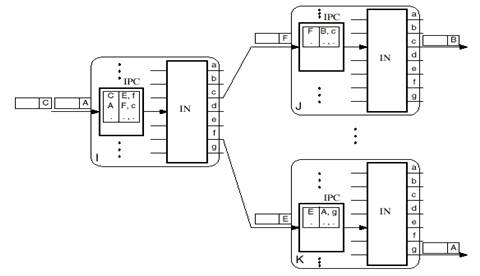

АТМ коммутациясының мысалы 2.2- суретте көрсетілген.

VPI/VCI иденфикаторлы А және C ұяшықтары АТМ бірінші түйінінің кіріс портына беріледі. Онда олар жаңа F және E белгіленіп, сәйкес c және f шығыс жалғауына жіберіледі.

Бірінші F-пен белгіленген десте J коммутаторына беріледі. Онда ол басқа В-ға ауысып «с» жалғауы арқылы желіге жіберіледі. Соңғы десте К коммутаторына жіберіледі. Онда оған жаңа VPI/VCI «А» және коммутатордың шығыс адресі беріледі. Әрбір жеке ұяшықтың виртуалды жалғасуында IPC шығыс жалғау адрестерін өзіне жазып отырады. Бұл өзіндік маршруттау адресін ұяшық түйіннен шыға бере OPC алып тастайды.

2.2 Сурет – АТМ коммутаторының жұмысы

Коммутатор кідіріссіз түскен барлық дестелерді талап етілген шығыс арналарына дестелерді жоғалтпай реттілігін сақтай отырып беріп отырады. Сонымен қатар екі функцияны орындайды. Біріншісі, көпадресті беру, екіншісі – приоритетті қызмет ету мүмкіндігі.
