Графики

Алгоритм построения диаграммы

1. Сбор данных и их табличное оформление. В каче­стве переменной х обычно выступают факторы (при­чины), в качестве у — характеристики качества.

2. Нахождение максимальных и минимальных значе­ний переменных х и у. Шкалы на осях графика на­носятся таким образом, чтобы длины осей были при­близительно одинаковыми.

3. Нанесение точек на график в порядке измерений. При получении в разных наблюдениях одинаковых значений переменных их показывают на графике концентрическими окружностями или располагают вторую точку рядом с первой.

4. Снабжение диаграммы необходимыми сведениями: названием диаграммы, числом пар данных, датой и временем наблюдений, фамилией исполнителя ди­аграммы.

Типичные виды диаграммы рассеивания представле­ны на рис. 10.9, 10.10 и 10.11.

Рис. 10.9. Диаграмма разброса: взаимосвязи показателей

практически нет

Рис. 10.10. Диаграмма разброса: имеется прямая взаимосвязь показателей

Рис. 10.11. Диаграмма разброса: имеется обратная взаимосвязь показателей

Графики используются для наглядности и облегчения понима­ния взаимозависимости количественных величин или их измене­ний во времени, в компактной форме отражающие большие объе­мы информации.

Графики дают возможность оценки текущего состо­яния и прогнозирования результатов по сложившимся тенденциям.

Чаще всего применяются линейные, круговые, столбчатые и ленточные графики.

При контроле качества чаще всего используют гра­фики следующих типов (рис. 10.12, 10.13 и 10.14)):

• точечный (изменение параметра с течением вре­мени);

• столбчатый (параметр выражен высотой столбца);

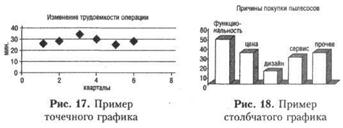

а) б) Рис. 10.12. Пример точечного (а) и столбикового (б) графиков

• круговой (соотношение составляющих какого-либо параметра);

Рис. 10.13. Пример кругового графика

• ленточный (одновременное наглядное представле­ние изменения составляющих параметра во време­ни и соотношения этих составляющих).

Рис. 10.14. Пример ленточного графика
