Теплообменные устройства


Отношение излучающей способности тела к его поглощающей способности, равно излучающей способности абсолютно черного тела при данной температуре.

Закон Кирхгофа

Излучательная способность абсолютно черного тела пропорциональна температуре в четвертой степени.

Закон Стефана – Больцмана



Излучательная способность

коэффициент излучения абсолютно черного тела

абсолютная температура абсолютно черного тела



Серое тело – это тело, имеющее непрерывный спектр излучения и отношение элективной интенсивности излучения серого тела к селективной интенсивности излучения абсолютно черного тела, для всех длин волн и температур величина постоянная.

степень черноты

коэффициент излучения серого тела

Следствие:

Теплообменный аппарат - это устройство, предназначенное для передачи теплоты от одного теплоносителя к другому теплоносителю, чаще бывают жидкости или газы.

По назначению тепловые аппараты бывают:

· нагреватели

· охладители

· испарители

· конденсаторы

· химические реакторы



По виду теплоносители бывают:

· водоводяными

· пароводяными

· газовоздушными

По конструкции поверхности:

· пластинчатые

· спиральные

· гладкотрубные

· ребристые

По режиму работы:

· непрерывного действия

· периодического действия

По принципу работы:

· рекуперативные

· регенеративные

· смесительные

Рекуперативные теплообменные аппараты – это аппараты, в которых теплота от одного теплоносителя передается к другому через разделяющую твердую стенку.

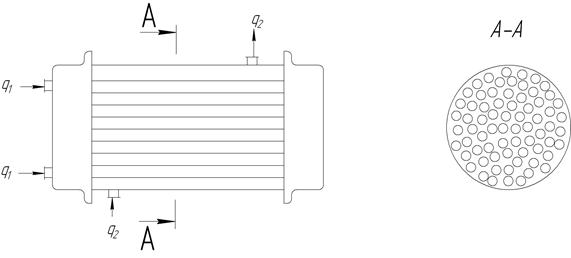

Кожухотрубчатый теплообменный аппарат:





Регенеративные аппараты – это аппараты, у которых горячее и холодное теплоносители попеременно обмывают одну и ту же теплопередающую - теплоаккумулирующую поверхность



Спаренный регенеративный подогреватель:





поток горячего теплоносителя (топочные газы)

холодный теплоноситель (поток воздуха)

теплопередающая камера с насадкой



переключатель потоков теплоносителей



Кольцо Рашига:











Смесительные теплообменные аппараты – это аппараты, в которых горячие и холодные теплоносители непосредственно контактируют между собой.

Градирня системы оборотного водоснабжения:





конденсатор.

насос.

градирня струйно-капельного типа

разбрызгивающее устройство

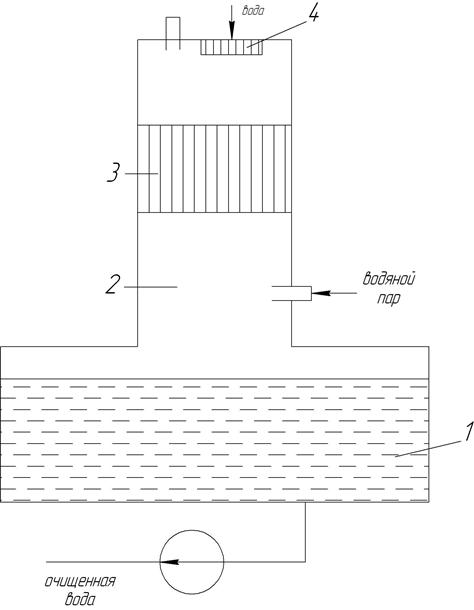

Деаэратор- это устройство, предназначенное для удаления из воды растворенных газов.





бак-аккумулятор

деаэрационный клапан

насадка

разбрызгивающее устройство



Энергетическое топливо, его основные виды (типы)



Энергетическое топливо – это вещество, которое целесообразно использовать для получения тепловой энергии в больших количествах.

Бывает:

· ядерное

· органическое

ядерное топливо

Органическое: твердое, жидкое, газообразное; естественное и искусственное

Твердое: уголь, торф, горючее сланцы.

Жидкое: мазут.

Газообразное: горючий газ, природный газ , коксовый газ , доменный газ .

По происхождению органическое топливо подразделяется:

· Гумолиты – высшие многоклеточные растения, образующиеся в условиях заболоченной суши в 3 стадии:

1. торфяная

2. буроугольная

3. каменноугольная

· Сапропелиты – водяные одноклеточные организмы, то есть зоопланктон и фитопланктон, образующиеся на дне водоемов без доступа водорода и представителями сапропелитов является нефть, горючий газ, горючие сланцы.
