Тема 5 Автоматика, телемеханика и связь

Понятие о комплексе устройств автоматики, телемеханики и сигнализации

Устройства автоматики и телемеханики на железнодорожном транспорте, или, как их еще называют, средства сигнализации, централизации и блокировки (СЦБ), предназначены для автоматизации процессов, связанных с управлением движением поездов, обеспечения безопасности и необходимой пропускной способности железных дорог, а также повышения производительности труда.

Обычно системы автоматики осуществляют регулирование, контроль и управление объектами, когда расстояние между ними невелико. Если же объекты значительно удалены друг от друга, то вместо систем автоматики применяют системы телемеханики.

На железнодорожном транспорте устройства СЦБ в зависимости от их назначения подразделяют на две группы: устройства СЦБ на перегонах и станциях.

К первой группе относятся автоматическая блокировка, автоматическая локомотивная сигнализация, путевая полуавтоматическая блокировка, система диспетчерского контроля за движением поездов и автоматическая переездная сигнализация; ко второй — электрическая и диспетчерская централизация, комплекс устройств горочной автоматики и др.

Движение поездов по перегонам, поездная и маневровая работа на станциях осуществляются в условиях непрерывно меняющейся обстановки. В таких условиях для быстрой передачи различных приказов и указаний локомотивным бригадам и другим работникам, связанным с движением поездов, применяют железнодорожную сигнализацию. Она позволяет регулировать движение поездов на перегонах, поездную и маневровую работу на станциях и обеспечивает безопасность движения.

Тема 6 Сигнализация. Электроснабжение железной дороги

Сигналом называется условный видимый или звуковой знак, с помощью которого подается определенный приказ, подлежащий безусловному выполнению. В соответствии с ПТЭ работники железнодорожного транспорта должны использовать все возможные средства для выполнения требования сигнала. На транспорте под словом «сигнал» обычно понимают и сигнальный прибор, и его сигнальное показание.

Применяемые на транспорте сигналы по способу их восприятия подразделяют на видимые и звуковые.

Видимые сигналы обозначаются цветом огней, щитов, флагов и дисков; числом и взаимным положением сигнальных показаний; режимом горения сигнальных огней и формой переносных сигнальных щитов. Достоинство видимых сигналов заключается в том, что они могут быть переданы на большее расстояние, чем звуковые.

По времени применения видимые сигналы подразделяют на дневные, подаваемые в светлое время суток и сигнализирующие цветом щита, флага или диска; ночные, сигнализирующие огнями установленных цветов и подаваемые в темное время суток; круглосуточные, подаваемые как в светлое, так и в темное время суток и сигнализирующие цветом, режимом горения и сочетанием огней.

Видимые сигналы подаются светофорами, флагами, фонарями, щитами и дисками. Назначение этих приборов, их сигнальные показания, места установки и порядок пользования определены ПТЭ и ИСИ.

Видимые сигналы в зависимости от типа сигнальных приборов, которые их подают, подразделяют на постоянные (светофоры, устанавливаемые в определенных местах железнодорожного пути, и локомотивные светофоры); переносные (щиты, флаги, фонари на шестах, предназначенные для временного ограждения тех или иных участков пути и подвижного состава); поездные (диски, флаги и фонари для обозначения головы и хвоста поезда); ручные (флаги, диски, фонари, посредством которых подают различные команды и указания).

Светофоры в свою очередь в зависимости от назначения подразделяются на входные, ограждающие станции со стороны прилегающих перегонов и разрешающие или запрещающие поезду следовать на станцию; выходные, разрешающие или запрещающие поезду отправляться со станции на перегон; проходные, расположенные на перегоне и разрешающие или запрещающие поезду следовать на ограждаемые ими участки; маршрутные, разрешающие или запрещающие поезду следовать из одного района станции в другой; сигналы прикрытия, ограждающие места одноуровневых пересечений железных дорог с другими железными дорогами, трамвайными путями и троллейбусными линиями, а также разводные мосты. Кроме того, бывают светофоры предупредительные, маневровые, горочные, заградительные, повторительные и локомотивные.

Основными сигнальными цветами на железнодорожном транспорте являются красный, желтый и зеленый (возможны их сочетания). Красный огонь принят в качестве сигнала остановки, желтый разрешает движение, но требует снижения скорости, зеленый разрешает движение с установленной скоростью.

Кроме этого применяют синий, лунно-белый, прозрачно-белый и молочно-белый сигнальные огни. Синий огонь используют как запрещающий на маневровых светофорах, а лунно-белый — как разрешающий маневровый и пригласительный на входных, выходных и маршрутных светофорах. Прозрачно-белый огонь применяют в ручных фонарях, поездных сигналах, указателях гидроколонок, светящихся указателях перегрева букс и др., тогда как молочно-белый — в указателях путевого заграждения и стрелочных указателях.

Поездными сигналами являются фонари с прозрачно-белыми, красными и желтыми огнями, красные и желтые флаги, а также красные диски. Эти сигналы служат для обозначения головы и хвоста поезда и других подвижных единиц. По числу, цвету и расположению сигналов в голове и хвосте поезда, зная ИСИ, можно в любое время суток определить, по какому пути и как следует поезд — локомотивом или вагонами вперед.

Для подачи ручных сигналов используют красный и желтый флаги; фонари с красным, желтым, зеленым и прозрачно-белым огнями; диски, окрашенные с одной стороны в красный цвет, а с другой — в белый с черным окаймлением. Ручные сигналы применяют при маневровой работе, опробовании тормозов поезда, приеме, пропуске и отправлении поездов, встрече поездов путевыми, мостовыми и тоннельными обходчиками; их используют также работники, обслуживающие поезда, и др. С помощью ручных сигналов машинистам локомотивов либо предъявляют требование остановить поезд, либо разрешают движение с установленной или пониженной скоростью, либо требуют произвести пробное торможение или отпустить тормоза.

Звуковые сигналы обозначаются числом и сочетанием звуков различной продолжительности. Для подачи звуковых сигналов служат свистки локомотивов, мотор-вагонных поездов и дрезин, звонки, ручные свистки, духовые рожки, сирены, гудки и петарды.

Для передачи дополнительных указаний на дорогах применяют разнообразные по назначению и виду сигнальные указатели и сигнальные знаки.

Имеется несколько типов сигнальных указателей: маршрутные — для указания номера пути приема или направления движения поезда; стрелочные, указывающие положение стрелок на движение по прямому или боковому пути; путевого заграждения; гидравлических колонок; перегрева букс на участках, оборудованных устройствами для выявления перегретых букс у проходящих поездов; «Опустить токоприемник» — на электрифицированных участках перед воздушным промежутком.

Сигнальные знаки разделяются на постоянные, предупредительные и временные. Последние устанавливают на участках, где работают снегоочистители, а также при выполнении плановых ремонтных и строительных работ.

Сигнальные знаки в отличие от светофоров и сигнальных указателей имеют только одно сигнальное значение. Сигнальные знаки не снабжены собственными источниками света, поэтому их размещают так, чтобы при приближении поезда они освещались прожектором. Для лучшей видимости некоторые сигнальные знаки оборудованы отражателями.

Автоматическая блокировка

Автоблокировка (АБ) является основной системой регулирования движения поездов на одно- и двухпутных линиях магистральных Железных дорог. При использовании автоблокировки межстанционный перегон разделен на блок-участки длиной 1,0...2,6 км. Каждый блок-участок огражден проходным светофором. Сигнальные показания светофоров сменяются автоматически при движении поезда по перегону. Исключением являются выходные и входные светофоры: ими управляют дежурные по станциям.

Автоблокировка бывает двух-, трех- и четырехзначной. На магистральных железных дорогах применяют трех- и четырехзначную АБ.

При использовании трехзначной АБ между движущимися поездами должно быть не менее трех свободных блок-участков. Желтый огонь светофора показывает, что на стоящем впереди светофоре горит красный огонь, перед которым машинист должен остановить поезд. Зеленый огонь показывает, что впереди свободны как минимум два блок-участка и можно двигаться с установленной скоростью.

В случае применения четырехзначной АБ на каждом проходном светофоре добавляется сигнальное показание в виде одновременно горящих желтого и зеленого огней. Это позволяет обеспечить минимальный интервал попутного следования поездов с любой скоростью.

Автоматическая локомотивная сигнализация

Автоматическая локомотивная сигнализация (АЛС) предназначена для повышения безопасности движения поездов и улучшения условий труда локомотивных бригад. При плохой видимости (дождь, туман, снегопад) машинист поезда может своевременно не заметить показания светофора, что приведет к проезду запрещающего сигнала. Чтобы исключить такие негативные случаи, автоблокировку дополняют АЛС, с помощью которой показания путевых светофоров при приближении к ним поезда передаются на локомотивный светофор, установленный в кабине машиниста. Систему АЛС дополняют автостопом, который останавливает поезд перед закрытым светофором, если машинист не принимает мер к своевременному торможению.

Систему АЛС дополняют также устройством для проверки бдительности машиниста и контроля скорости движения поезда, а наиболее совершенные системы — устройствами автоматического регулирования скорости.

АЛС с автостопом осуществляет торможение поезда и в случае превышения допустимой скорости или отсутствия подтверждения бдительности машиниста.

В зависимости от способа передачи показаний путевых сигналов на локомотив (непрерывно или только в определенных точках пути) различают АЛС непрерывного типа с автостопом (АЛСН) и точечного типа с автостопом (АЛСТ), причем последняя может применяться только на участках, оборудованных полуавтоматической блокировкой.

АЛСН служит для постоянной передачи на локомотив (по рельсовым цепям) показаний путевого светофора, к которому приближается поезд.

Если на путевом светофоре горит зеленый огонь, то в цепи проходят три импульса тока в кодовом цикле и на локомотивном светофоре горит также зеленый огонь. При включенном желтом сигнале проходят два импульса тока в кодовом цикле, и на локомотивном светофоре горит также желтый огонь. От светофора с красным огнем поступает код с одним импульсом тока в цикле, и на светофоре локомотива включается желтый огонь с красным.

При вступлении поезда на занятый блок-участок на ЛС загорается красный огонь. Белый огонь на ЛС включается при следовании поезда по некодированным путям, когда машинист должен руководствоваться показаниями путевых светофоров. В момент смены на ЛС более разрешающего огня на менее разрешающий машинисту подается предупредительный свисток о возможности срабатывания автостопа. В этом случае машинист должен в течение 6...8 с нажать рукоятку бдительности, в противном случае произойдет экстренное автоматическое торможение поезда. После нажатия рукоятки бдительности машинист должен снизить скорость движения до разрешенной или остановить поезд. Когда машинист проезжает светофор с желтым огнем и движется на красный, на ЛС происходит смена огня на желтый с красным, после чего машинист руководствуется показаниями путевых светофоров.

С момента появления на локомотивном светофоре желтого огня с красным машинист обязан периодически, через каждые 20... 30 с, нажимать рукоятку бдительности во избежание экстренной остановки. Для контроля за действиями машинистов на локомотивах применяют скоростемеры, которые записывают на ленту фактическую скорость движения и регистрируют горение красного или желтого с красным огня на ЛС, нажатие рукоятки бдительности и работу автостопа.

Система АЛСН используется на магистральных железных дорогах, где скорость движения пассажирских поездов не превышает 120 км/ч, а грузовых — 80 км/ч. На линиях с более высокой скоростью движения, достигающей 200 км/ч, требуется расширение значности локомотивной сигнализации, так как возрастает тормозной путь и необходимо передавать информацию о приближении поездов не за два, а за три или четыре блок-участка. С этой целью применяют многозначные частотные АЛС.

Для повышения безопасности движения поездов, предупреждения проезда запрещающих сигналов и увеличения пропускной способности участков устройства АЛСН дополняют системой автоматического управления торможением (САУТ) и комплексом локомотивных устройств безопасности (КЛУБ). Устройства САУТ и КЛУБ взаимосвязаны, что позволяет более точно определять расстояние до препятствий, используя спутниковую навигационную связь.

Устройства диспетчерского контроля за движением поездов

Устройства диспетчерского контроля за движением поездов (ДК) применяют на участках, оборудованных АБ, для передачи информации поездному диспетчеру об установленном направлении движения (на участках однопутной блокировки), о занятости блок-участков, главных и приемоотправочных путей промежуточных станций, показаниях входных и выходных светофоров.

Кроме того, устройства ДК дают возможность дежурным промежуточных станций следить за движением поездов на прилегающих перегонах, а также получать информацию о повреждениях перегонных устройств АБ и переездной сигнализации на этих перегонах.

Автоматическая переездная сигнализация

На пересечении железной дороги в одном уровне с автомобильными дорогами устраивают переезды. Они могут быть регулируемыми, т.е. оборудованными устройствами переездной сигнализации, и нерегулируемыми, когда возможность безопасного проезда полностью зависит от водителя транспортного средства. В ряде случаев переездная сигнализация обслуживается дежурным работником. Такие переезды называются охраняемыми, а необслуживаемые — неохраняемыми.

К переездным устройствам относятся автоматическая светофорная сигнализация, автоматические шлагбаумы, электрошлагбаумы и механизированные шлагбаумы. Эти устройства служат для прекращения движения автотранспортных средств через переезд при приближении к нему поезда.

Переезды с интенсивным движением для ограждения со стороны автомобильной дороги оборудуют автоматической светофорной переездной сигнализацией с автоматическими шлагбаумами. Переезд ограждается переездными светофорами ПС с двумя попеременно мигающими красными огнями, и подается звуковой сигнал для оповещения пешеходов. Мигающая сигнализация применяется для того, чтобы водитель автотранспортного средства не мог принять переезд за обычный городской перекресток.

Для предупреждения автотранспорта о приближении к переезду перед ним устанавливают два предупредительных знака — на расстоянии 40...50 и 120... 150 м от ПС. Автоматические шлагбаумы, перекрывающие проезжую часть автодороги, и светофоры автоматической светофорной сигнализации устанавливают на ее правой стороне.

Нормальное положение автоматических шлагбаумов открытое, а электрошлагбаумов и механизированных шлагбаумов — обычно закрытое. Для приведения в действие автоматической переездной сигнализации используют рельсовые цепи автоблокировки или специальные цепи.

Когда поезд приближается на определенное расстояние к переезду, включаются переездная световая сигнализация и звонок, через 10... 12 с опускается брус шлагбаума и звонок выключается, а световая сигнализация продолжает действовать до освобождения переезда и поднятия бруса.

В случае аварии на переезде его ограждают со стороны подхода поездов красными огнями заградительных светофоров, включаемых дежурным по переезду. На участках с автоблокировкой одновременно загораются красные огни ближайших светофоров автоблокировки.

Заградительные светофоры устанавливают с правой стороны по ходу поезда на расстоянии не менее 15 м от переезда. Место установки светофора выбирают так, чтобы обеспечивалась видимость огня светофора на расстоянии, не меньшем тормозного пути, необходимого в данном случае при экстренном торможении и максимально возможной скорости.

На железнодорожных переездах поезда имеют преимущественное право беспрепятственного движения через переезд.

Чтобы избежать замыкания рельсовых цепей автоблокировки при проходе через переезд гусеничных тракторов, катков и других дорожных машин, верх настила переезда устраивают выше головок рельсов на 30...40 мм.

Полуавтоматическая блокировка

Полуавтоматическая блокировка (ПАБ) применяется для интервального регулирования движения поездов на малодеятельных участках железных дорог. Полуавтоматической она называется потому, что часть операций по изменению показаний сигналов выполняется автоматически (в результате воздействия колес подвижного состава), а другая часть осуществляется дежурным по станции или путевому посту. При ПАБ на межстанционном перегоне может находиться только один поезд. Для увеличения пропускной способности наиболее длинные межстанционные перегоны делят на два межпостовых перегона (блок-участка), и на месте раздела устраивают путевой пост. Разрешением на занятие поездом свободного перегона служит соответствующее показание выходного (для станции) или проходного (для путевого поста) сигнала.

Согласно требованиям ПТЭ устройства ПАБ не должны допускать открытия выходного или проходного светофора до освобождения подвижным составом межстанционного или межпостового перегона, а также самопроизвольного закрытия светофора вследствие перехода с основного на резервное энергоснабжение и наоборот. Для этого на каждой станции (на путевом посту) ограждаемого перегона устанавливают блок-аппараты, связанные друг с другом электрической сетью таким образом, что для пользования сигналами от дежурного по станции или посту требуется выполнить необходимые действия в определенной последовательности.

Связь на железнодорожном транспорте

Поездная радиосвязь — железнодорожная технологическая радиосвязь, предназначенная для регулирования движения поездов и обеспечения безопасности движения. Поездная радиосвязь обеспечивает переговоры поездного диспетчера и дежурных по станциям с машинистами локомотивов, а также машинистов между собой и с другими работниками железнодорожного транспорта. Возимые радиостанции устанавливают обычно в кабине машиниста, а стационарные — в служебных помещениях дежурных по станции. Связь поездного диспетчера с машинистами локомотивов осуществляется через ближайшую к локомотиву стационарную радиостанцию, управляемую дистанционно через проводной канал связи.

На железной дороге применяются следующие виды проводной связи:

поездная диспетчерская — для переговоров поездного диспетчера с дежурными по станциям, входящих в его диспетчерский круг

поездная межстанционная — для переговоров дежурных двух соседних раздельных пунктов

постанционная — для служебных переговоров работников станций между собой и передачи телеграмм на линейные станции в пределах отделения дороги

линейно-путевая — для переговоров работников дистанции пути

магистральная — для связи с управлением дороги и дорог между собой

дорожная — для служебной связи между управлением дороги и отделениями, крупными станциями, депо и между собой

местная станционная — для общей служебной связи работников станции

информационная — для передачи на сортировочную станцию сведений о подходе поездов

Энергодиспетчерская - для связи энергодиспетчера с тяговыми подстанциями и дежурными по станциям участка.

Кроме проводной связи, на железных дорогах используется также радиосвязь:

станционная — для переговоров работников службы движения на станции по вопросам организации перевозочного процесса.

поездная — для переговоров машинистов локомотивов, находящихся на участке с дежурными по станциям и поездным диспетчером.

маневровая — для ведения местных переговоров машинистов локомотивов, технических работников, обслуживающих станцию или узел.

Сооружения и устройства электроснабжения

Электроэнергия, потребляемая транспортом, в основном расходуется на обеспечение тяги поездов и питания нетяговых потребителей, к которым относятся станции, депо, мастерские и устройства регулирования движения поездов. Кроме того, к системе электроснабжения железной дороги могут быть подключены расположенные вблизи нее предприятия и небольшие населенные пункты.

Система электроснабжения электрифицированных дорог состоит из внешней (электростанции, районные трансформаторные подстанции, сети и линии электропередач) и тяговой (тяговые подстанции и электротяговая сеть) частей.

На тепловых, гидравлических и атомных электростанциях вырабатывается трехфазный переменный ток напряжением 6...21 кВ и частотой 50 Гц. Для передачи электрической энергии к потребителям напряжение на трансформаторных подстанциях повышают до 750 кВ в зависимости от протяженности высоковольтных линий электропередачи (ЛЭП). Вблизи мест потребления электроэнергии напряжение понижают до 110... 220 кВ и подают в районные сети, к которым наряду с другими потребителями подключены тяговые подстанции электрифицированных железных дорог и трансформаторные подстанции дорог с тепловозной тягой.

Железнодорожные линии снабжают системой однофазного переменного тока, а на локомотивах устанавливают специальное оборудование, преобразующее переменный ток в постоянный.

На железных дорогах, электрифицированных на постоянном токе, тяговые подстанции выполняют две функции: понижают напряжение подводимого трехфазного тока и преобразуют его в постоянный. Все оборудование, подающее переменный ток, размещается на открытых площадках, а выпрямители и вспомогательные агрегаты — в закрытых помещениях. От тяговых подстанций электроэнергия поступает в контактную сеть по питающей линии — фидеру.

На железных дорогах, электрифицированных на переменном токе тяговые подстанции только понижают напряжение до 25 кВ, поэтому их техническое оснащение проще и дешевле, чем у тяговых подстанций постоянного тока. Для размещения оборудования на тяговых подстанциях при переменном токе используют открытые площадки.

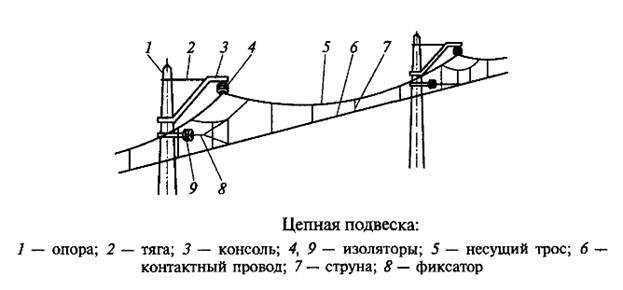

Контактная сеть — это совокупность проводов, конструкций и оборудования, обеспечивающих передачу электрической энергии от тяговых подстанций к токоприемникам электрического подвижного состава.

Основным требованием к конструкции контактной сети является обеспечение надежного постоянного контакта провода с токоприемником независимо от скорости движения поездов, климатических и атмосферных условий. В контактной сети нет дублируемых элементов, поэтому ее повреждение может повлечь за собой нарушение установленного графика движения поездов.

В соответствии с назначением электрифицированных путей используют простые и цепные воздушные контактные сети. На второстепенных станционных и деповских путях при сравнительно небольшой скорости движения может применяться простая контактная подвеска, представляющая собой свободно висящий провод, который закреплен на опорах.

На строящихся магистральных железных дорогах применяют металлические (высотой до 15 м и более) и железобетонные (до 15,6 м) опоры контактной сети. Расстояние от оси крайнего пути до внутреннего края опор на прямых участках должно составлять не менее 3100 мм. На существующих линиях, оборудованных контактной сетью, и в особых случаях на электрифицируемых линиях допускается сокращение указанного расстояния до 2450 мм — на станциях и до 2750 мм — на перегонах.

Схема оснащения контактными проводами станционных путей зависит от их назначения и типа станции. Над стрелочными переводами контактная сеть имеет так называемые воздушные стрелки, образуемые пересечением двух контактных подвесок.

Надежное электроснабжение подвижного состава и безопасность работников, обслуживающих контактную сеть, обеспечиваются, в частности, ее секционированием (делением на отдельные участки) с помощью воздушных промежутков, нейтральных вставок (изолирующих соединений), а также секционных и врезных изоляторов.

Нейтральные вставки представляют собой несколько последовательно включенных воздушных промежутков, исключающих кратковременное электрическое соединение смежных секций контактной сети токоприемниками электрического подвижного состава в процессе его движения. Применение нейтральных вставок обязательно на участках переменного трехфазного тока с питанием секций от разных фаз.

Перегоны и промежуточные станции, а на крупных станциях группы электрифицированных путей выделяются в отдельные секции. Соединение или разъединение секций осуществляется посредством секционных разъединителей, размещаемых на опорах контактной сети.

Тема 7 Локомотивы и локомотивное хозяйство

В настоящее время в качестве локомотивов применяют тепловозы, оборудованные двигателями внутреннего сгорания (дизелями), и электровозы. Локомотивы с карбюраторными двигателями внутреннего сгорания небольшой мощности называют мотовозами, а локомотивы с газотурбинными установками — газотурбовозами.

Паровозы, тепловозы и газотурбовозы являются автономными локомотивами, так как механическая энергия, обеспечивающая движение поезда, вырабатывается в результате сжигания топлива на самом локомотиве.

Развитие транспортной техники привело к созданию неавтономных локомотивов и моторных вагонов. В отличие от автономного тягового подвижного состава первичная (электрическая) энергия подводится к ним от внешних источников. На самом локомотиве или в моторном вагоне осуществляется лишь преобразование электрической энергии в механическую энергию движения поезда.

Неавтономный тяговый подвижной состав получает питание от электростанций через тяговые подстанции и контактную сеть. При электрической тяге мощность тягового подвижного состава ограничена только мощностью внешних элементов системы электроснабжения, поэтому электрический подвижной состав может иметь большую мощность по сравнению с автономными локомотивами.

По роду работы локомотивы подразделяют на грузовые, пассажирские и маневровые. Мотор-вагонный подвижной состав, применяемый в пригородном движении, в отличие от локомотивов не только служит для тяги прицепных вагонов, но и используется для перевозки пассажиров.

Вес кузова современного локомотива передается на колесные пары через опоры (а иногда и вторичное рессорное подвешивание), рамы тележек, первичное рессорное подвешивание и буксы. Если число колесных пар не превышает шести, локомотив обычно выполняют с одним кузовом. Такой локомотив называется односекционным.

Расположение колесных пар в экипажной части локомотивов, род привода, передающего усилие от тяговых электродвигателей к колесным парам, и способ передачи тягового усилия принято выражать осевой характеристикой, в которой цифры соответствуют числу колесных пар. В осевой характеристике знак «-» означает, что тележки не сочленены, т.е. не связаны шарнирно, и тяговое усилие от движущих колесных пар к автосцепке передается через раму кузова, которая в этом случае имеет повышенную прочность. Знак «+» показывает, что тележки сочленены, и сила тяги передается через рамы тележек.

Если движущие колесные пары имеют индивидуальный привод, то к цифре, с помощью которой обозначено число осей, добавляют индекс «О». Так, электровоз с осевой характеристикой 3о + 3о представляет собой локомотив с двумя сочлененными трехосными тележками и индивидуальным приводом движущих колесных пар.

Для двухсекционных локомотивов, каждая секция которых может использоваться самостоятельно, перед осевой характеристикой одной секции, заключаемой в скобки, ставят цифру 2. Например, осевая характеристика 2(3о - 3о) относится к двухсекционному локомотиву, каждая секция которого имеет две несочлененные трехосные тележки и может работать самостоятельно. Если же секции локомотива самостоятельно не используются, то осевая характеристика приобретает вид 3о - 3о - 3о - 3о.

Различным по конструкции локомотивам и мотор-вагонным поездам принято присваивать разные обозначения в виде комбинаций букв и цифр. К основным обозначениям, характеризующим серии локомотивов и моторных вагонов, иногда добавляют буквенные индексы для указания дополнительных особенностей. Так, электровозы имеют буквенное обозначение ВЛ с цифрами (числами), например 10, 11, 23, 80, и индексами в виде малых букв (к, м, р, с, у, т и т.д.). Восьмиосный электровоз переменного (однофазного) тока с реостатным торможением имеет обозначение ВЛ80т, с рекуперативным торможением — ВЛ80р, электровоз постоянного тока с нагрузкой от колесной пары на рельсы, составляющей 23 т, — ВЛ23.

Для серий тепловозов с электрической передачей принято буквенное обозначение ТЭ, а с гидравлической — ТГ. В буквенное обозначение серий тепловозов, кроме грузовых, включают знак, характеризующий назначение локомотива: П — пассажирский, М — маневровый. Например, тепловоз ТЭП70 представляет собой пассажирский локомотив с электрической передачей.

Каждая секция мотор-вагонного поезда состоит из моторных и прицепных вагонов. Управляют таким поездом из кабины, расположенной в головном вагоне.

Современные электровозы и тепловозы могут совершать пробег между экипировками до 1200 км, а между техническими обслуживаниями — 1200... 2000 км. В зависимости от серии электровоза запас песка на нем составляет 1,6...6 м3.

На тепловозах запас экипировочных материалов, кг, на одну секцию составляет: топлива — до 7500, песка — до 2300, масла — до 1250 и воды — до 1580.

К электрическому подвижному составу относятся электровозы и электропоезда. В зависимости от рода применяемого тока различают электроподвижной состав постоянного и переменного тока, а также двойного питания.

Электрический подвижной состав включает в себя механическую часть, пневматическое и электрическое оборудование.

В кабине машиниста монтируют аппараты управления, контрольно-измерительные приборы и тормозные краны. В средней части кузова установлена высоковольтная камера с электрической аппаратурой силовых цепей. Вспомогательные машины — мотор-компрессоры, мотор-вентиляторы, генераторы тока управления — расположены между высоковольтной камерой и кабинами машиниста или переходами из секции в секцию.

Рама кузова опирается на тележки через специальные опорные устройства.

Тележка электровоза состоит из рамы, колесных пар с буксами, рессорного подвешивания и тормозного оборудования. К тележкам крепят тяговые электродвигатели.

Рама тележки представляет собой конструкцию, состоящую из двух продольных балок — боковин и соединяющих их поперечных балок. Рама воспринимает вертикальную нагрузку от кузова и через рессорное подвешивание передает ее на колесные пары. Рама тележки, передающая также тяговые и тормозные усилия, должна обладать высокой прочностью.

Колесные пары воспринимают вес электровоза, на них передается крутящий момент тяговых электродвигателей. Кроме того, на колеса воздействуют удары от неровностей пути. Поэтому качеству изготовления колесных пар и содержанию их в исправном состоянии уделяют особое внимание. Колесную пару формируют из отдельных элементов: оси, двух колесных центров с бандажами (или безбандажных для цельнокатаных колес) и зубчатых колес тяговой передачи. Оси колесных пар заканчиваются шейками, на которые опираются буксы с роликовыми подшипниками.

Рессорное подвешивание является промежуточным звеном между рамой тележки и буксами. Оно служит для смягчения толчков и ударов при прохождении колесами неровностей пути и равномерного распределения нагрузки между колесными парами. Основные элементы рессорного подвешивания таковы: листовые рессоры, пружины, балансиры, амортизаторы различной конструкции и связующие элементы. Чтобы повысить эффективность рессорного подвешивания, в него вводят резиновые элементы, гасящие небольшие толчки и колебания.

На современных электровозах применяют, как правило, индивидуальный привод. При этом различают два вида подвески тяговых электродвигателей — опорно-осевую и рамную.

При опорно-осевой подвеске одна сторона остова тягового электродвигателя опирается на ось колесной пары с помощью двух моторно-осевых подшипников, а другая подвешена к поперечной балке рамы тележки с помощью пружинного устройства. Передача тягового усилия осуществляется через зубчатое зацепление.

При рамной подвеске двигатель расположен над осью колесной пары и прикреплен к раме тележки.

Такая подвеска позволяет уменьшить динамические силы, действующие на тяговые двигатели, особенно при прохождении колесной пары через неровности пути, а также облегчает доступ к двигателям для осмотра. В то же время при рамной подвеске усложняется передача тягового усилия от вала двигателя к колесной паре, так как необходимы специальные шарнирные или упругие элементы, компенсирующие перемещения колесной пары относительно рамы тележки.

В качестве тяговых электродвигателей на электровозах постоянного тока применяют в основном двигатели с последовательным возбуждением. Они рассчитаны на номинальное напряжение 1500 В.

Скорость движения электровоза постоянного тока можно регулировать изменением напряжения, подаваемого на тяговые двигатели, или соотношения тока якоря и тока возбуждения.

Напряжение варьируют включением последовательно с тяговыми электродвигателями резисторов и перегруппировкой тяговых электродвигателей. При перегруппировке двигателей их соединяют друг с другом последовательно, последовательно-параллелно или параллельно.

В последние годы выполнены работы по осуществлению импульсного регулирования напряжения с использованием управляемых полупроводниковых вентилей — тиристоров.

Основными аппаратами управления электровозом являются контроллеры машиниста, устанавливаемые в каждой кабине управления.

Контроллер непосредственно не связан с силовой цепью электровоза. Все переключения в силовой цепи осуществляются приборами, имеющими пневматические или электромагнитные приводы, связанные низковольтными электрическими цепями с контроллером.

Такая система позволяет управлять с одного поста несколькими локомотивами и исключает попадание высокого напряжения на аппараты управления. Включение и выключение вспомогательных машин, получающих питание от контактной сети, производится кнопками и тумблерами, установленными на панели в кабине машиниста.

Устройства защиты от перегрузок и коротких замыканий цепи тяговых электродвигателей представлены быстродействующим выключателем, дифференциальным реле и реле перегрузки.

Токоприемник соединяет силовую цепь электровоза с контактным проводом. Электровозы имеют по два токоприемника, при движении в нормальных условиях работает один из них. В некоторых случаях, например при разгоне с тяжелым составом или при гололеде, поднимают одновременно оба токоприемника.

К вспомогательным электрическим машинам электровоза относятся мотор-вентиляторы, мотор-компрессоры, мотор-генераторы и генераторы тока управления.

Мотор-вентилятор служит для воздушного охлаждения пусковых резисторов и тяговых электродвигателей, что способствует более полному использованию их мощности.

Мотор-компрессор питает тормозную систему поезда и пневматические устройства электровоза сжатым воздухом.

Мотор-генератор применяют на электровозах с рекуперативным торможением для питания обмоток возбуждения тяговых электродвигателей при их работе в режиме рекуперации.

Генератор тока управления предназначен для питания цепей управления, наружного и внутреннего освещения и заряда аккумуляторной батареи, являющейся резервным источником питания тех же цепей.

Вспомогательные машины электровоза приводятся в действие от контактной сети.

Трансформаторы выполняют с интенсивным циркуляционным масловоздушным охлаждением.

В качестве выпрямителей обычно применяют полупроводниковые (кремниевые) вентили — диоды, а в последнее время — также управляемые кремниевые вентили — тиристоры, которые позволяют отказаться от механических коммутирующих аппаратов.

Скорость электровоза переменного тока регулируют изменением напряжения, подводимого к тяговым электродвигателям, путем подключения их к различным выводам вторичной обмотки трансформатора или выводам автотрансформаторной обмотки. При таком способе регулирования отсутствует необходимость в использовании пусковых реостатов и перегруппировке двигателей. На электровозах переменного тока тяговые электродвигатели все время соединены друг с другом параллельно. Это улучшает тяговые свойства электровоза и упрощает электрические цепи.

Электровозы переменного тока помимо вспомогательного оборудования, применяемого на электровозах постоянного тока, оснащены мотор-насосами, обеспечивающими циркуляцию масла, которое охлаждает трансформатор, и мотор-вентилятором для охлаждения трансформатора и выпрямителя.

В качестве вспомогательных машин на электровозах переменного тока чаще всего применяют трехфазные асинхронные электродвигатели. Трехфазный ток получают из однофазного с помощью преобразователей, называемых расщепителями фаз.

В ряде случаев целесообразно применение электровозов двойного питания, у которых возможно переключение электрического оборудования для работы на участках постоянного и переменного тока. Двойное питание предусмотрено на электровозах ВЛ82 и ВЛ82М.

Для пригородного и междугородного пассажирского сообщения на электрифицированных линиях используют электропоезда, состоящие из моторных и прицепных вагонов. В зависимости от пассажиропотоков поезда формируют из 4, 6, 8, 10 или 12 вагонов.

К автономному тяговому подвижному составу относятся тепловозы, дизель-поезда, автомотрисы, мотовозы и газотурбовозы.

По назначению тепловозы подразделяют на грузовые, пассажирские и маневровые.

Тепловоз включает в себя следующие основные части: первичный двигатель, передачу, кузов, экипажную часть, аппаратуру управления и вспомогательное оборудование.

Первичным двигателем на тепловозе является дизель. Чтобы привести во вращение колесные пары тепловоза от вала дизеля, требуется специальная передача.

На тепловозах применяют двухтактные бескомпрессорные двигатели внутреннего сгорания. Мощность двигателя пропорциональна количеству сжигаемого в цилиндрах топлива, однако чем значительнее его расход, тем больше нужно подать воздуха. В связи с этим в двигателях современных тепловозов воздух в цилиндры нагнетается под давлением 135... 240 кПа, что существенно увеличивает мощность двигателей. Такой способ заряда цилиндра свежим воздухом называется наддувом.

Передача обеспечивает трогание тепловоза с места и реализацию полезной мощности дизеля во всем диапазоне значений скорости движения. Передача может быть электрической, механической или гидравлической.

Наиболее широко применяется электрическая передача постоянного или постоянно-переменного тока. В первом случае коленчатый вал дизеля вращает якорь тягового генератора, преобразуя механическую энергию в электрическую, а генератор вырабатывает постоянный ток, который поступает в тяговые электродвигатели. Вращение их якорей с помощью тяговых редукторов передается движущим колесным парам. При этом электрическая энергия, получаемая от тягового генератора, вновь преобразуется в механическую.

В передаче переменно-постоянного тока используются синхронный тяговый генератор переменного тока и тяговые электродвигатели постоянного тока. Вырабатываемый синхронным тяговым генератором переменный ток выпрямляется, т. е. преобразуется в постоянный ток с помощью специальной выпрямительной установки на основе силовых полупроводниковых (кремниевых) вентилей.

На всех отечественных тепловозах постоянного тока осуществляется электрический пуск дизеля от аккумуляторной батареи.

При пуске дизеля тяговый генератор постоянного тока работает в режиме электродвигателя, потребляет электрическую энергию от батареи и приводит во вращение коленчатый вал. На тепловозах с передачей переменно-постоянного тока для пуска дизеля устанавливают стартерный электродвигатель.

Механическая передача подобна автомобильной. Она состоит из шестеренчатой коробки скоростей, реверсивного устройства и муфты сцепления. Эта передача проста по устройству и имеет высокий КПД. Однако при переключении скоростей резко уменьшается, а затем возрастает сила тяги, что вызывает сильные рывки состава. Поэтому механическая передача применяется лишь в мотовозах, автомотрисах и дизельных поездах сравнительно небольшой мощности.

Гидравлическая передача дешевле и проще электрической. Основными элементами гидравлической передачи являются гидротрансформаторы и гидромуфты. Оба эти агрегата представляют собой сочетание центробежного насоса, соединенного с валом двигателя, и гидравлической турбины, работающей за счет энергии струи жидкости, нагнетаемой насосом.

Экипажная часть состоит из следующих узлов: рамы тележки, колесных пар с буксами и рессорного подвешивания. У большинства тепловозов главная рама кузова опирается на две трехосные тележки через восемь боковых опор. В средней части главной рамы расположена дизель-генераторная установка.

На главной раме, представляющей собой жесткую и прочную сварную конструкцию, размещаются кабина, кузов, силовое и вспомогательное оборудование тепловоза. Тележки имеют раму, опоры, буксы, колесные пары, рессорное подвешивание и тормозное оборудование.

Аппаратом управления тепловозом является контроллер, расположенный на пульте машиниста. Контроллер имеет главную рукоятку для включения электрических цепей управления и регулирования частоты вращения вала дизеля, а также реверсивную рукоятку для изменения направления движения тепловоза.

К вспомогательному оборудованию относятся топливная система, системы смазки и охлаждения и др.

Размещение оборудования показано на рисунке на примере грузового тепловоза 2ТЭ10В.

Топливная система дизеля включает в себя топливный бак, топливоподкачивающие агрегаты, фильтры грубой и тонкой очистки, системы коллекторов и трубопроводов. Запаса топлива в одной секции тепловоза, составляющего 6300 кг, достаточно для 1000... 1200 км пробега.

Система смазки дизеля циркуляционная, действующая под давлением, создаваемым насосом. Масло из поддона дизеля направляется в холодильник, где его температура снижается на 15...20°С. Охлажденное масло проходит через щелевой фильтр0 и поступает в маслораздаточный коллектор дизеля и далее к подшипникам коленчатого вала и другим деталям.

Система охлаждения тепловоза служит для отвода теплоты от дизеля, снижения температуры масла в водомасляных теплообменниках, а также подогрева топлива, масла и воздуха, подаваемого для обогрева кабины машиниста.

К вспомогательному электрическому оборудованию тепловоза также относятся двухмашинный агрегат, аккумуляторная батарея, контакторы, реле, регуляторы, контроллер, реверсор и другие устройства.

На отдельных участках железных дорог в качестве автономного тягового подвижного состава применяются дизельные поезда, автомотрисы, мотовозы и газотурбовозы.

Дизельным поездом называется постоянно сформированный состав с одним или двумя моторными вагонами и дизельной силовой установкой. На железных дорогах России эксплуатируются в основном четырехвагонные дизельные поезда ДР1 с гидравлической передачей. Их конструкционная скорость составляет 120 км/ч.

Автомотриса представляет собой самодвижущийся вагон с двигателем внутреннего сгорания дизельного или карбюраторного типа, предназначенный для пассажирских или почтовых перевозок.

Мотовозом называется локомотив небольшой мощности, используемый для маневровой работы на железнодорожных станциях и подъездных путях промышленных предприятий.

Локомотивное хозяйство обеспечивает перевозочную работу железных дорог тяговыми средствами и содержание этих средств в соответствии с техническими требованиями. В состав этого хозяйства входят основные локомотивные депо, специализированные мастерские по ремонту отдельных узлов локомотивов, пункты технического обслуживания, экипировки локомотивов и смены бригад, базы запаса локомотивов. Под экипировкой понимают комплекс операций (по снабжению локомотивов топливом, водой, песком, смазочными и обтирочными материалами), связанных с их подготовкой к работе.

Локомотивные депо — это структурные единицы локомотивного хозяйства. Их сооружают на участковых, сортировочных и пассажирских станциях. Депо называется основным, если оно имеет приписной парк локомотивов для обслуживания грузовых или пассажирских поездов, производственные здания, мастерские и технические средства для выполнения текущего ремонта, технического обслуживания и экипировки.

По виду тяги различают тепловозные, электровозные, мотор-вагонные и смешанные депо. В крупных железнодорожных узлах со специализированными станциями — пассажирскими и сортировочными — предусматривают отдельные локомотивные депо для грузовых и пассажирских локомотивов.

В пунктах оборота локомотивы находятся в ожидании поездов для обратного следования с ними. За это время, как правило, проводится их техническое обслуживание, совмещаемое с экипировкой.

Пункты смены бригад предусматривают преимущественно на участковых станциях и размещают исходя из условия обеспечения установленной продолжительности работы бригад.

Пункты экипировки располагают на территории депо. Иногда экипировочные устройства размещают непосредственно на приемоотправочных путях для выполнения операций без отцепки локомотива от поезда.

Пункты технического обслуживания локомотивов размещают как в локомотивных депо, так и в пунктах оборота.

Все локомотивы, приписанные к дороге (депо) и числящиеся на ее балансе, образуют так называемый инвентарный парк, который подразделяется на эксплуатируемый и неэксплуатируемый. В состав эксплуатируемого парка входят локомотивы, находящиеся в работе, в процессе экипировки и технического обслуживания в течение установленной нормы времени приемки и сдачи локомотива, а также в ожидании работы. К неэксплуатируемому парку относятся локомотивы, находящиеся в ремонте и резерве управления дороги, в процессе пересылки в холодном состоянии и др.

Электровозы и тепловозы обслуживают локомотивные бригады в составе машиниста и его помощника. Мотор-вагонные поезда, поездные и маневровые электровозы и тепловозы могут обслуживаться и одним машинистом при наличии устройств автоматической остановки, срабатывающих в случае внезапной потери машинистом способности вести поезд. При электрической и тепловозной тяге одна локомотивная бригада может обслуживать несколько локомотивов или постоянно соединенных секций, управляемых из одной кабины.

Основным способом обслуживания поездных локомотивов является сменная езда, при которой бригады не закрепляются за определенными локомотивами.

Экипировка электровозов заключается в снабжении их песком, смазочными и обтирочными материалами, наружной обмывке и обтирке. В экипировку тепловозов, кроме того, входит обеспечение их дизельным топливом и водой для охлаждения дизеля. Эту воду получают из химически обработанного конденсата пара.

Дизельное топливо хранится на складах в металлических сварных резервуарах вместимостью до 5000 м3. Из хранилищ оно подается насосом к раздаточным колонкам, а из них по резиновым шлангам — в топливные баки тепловозов.

Для снабжения локомотивов песком имеются склады сырого песка, пескосушилки, склады сухого песка, раздаточные бункера, компрессоры и вентиляторы для подачи песка от пескосушилок на склады сухого песка и в раздаточные бункера, откуда сухой песок самотеком поступает в песочницы локомотивов.

Смазочные масла хранят в наземных или подземных резервуарах, заполняющихся самотеком через приемные колодцы. Смазочные материалы подают из хранилищ на локомотивы насосами через специальные маслозаправочные колонки.

Для поддержания локомотивов в исправном состоянии на железных дорогах России организована система проведения технического обслуживания и текущего ремонта после определенного пробега или времени их работы. Для повышения качества, ускорения и удешевления ремонта локомотивов осуществляют концентрацию, кооперирование и специализацию деповского ремонта локомотивов, внедряют агрегатный метод ремонта с широким применением поточных форм организации производства и сетевого планирования.

При выполнении ремонта агрегатным методом основные узлы и агрегаты локомотива заменяют заранее подготовленными в заготовительном цехе депо.

Для электровозов, тепловозов и мотор-вагонного подвижного состава установлено несколько видов планово-предупредительного технического обслуживания (ТО-1, -2, -3, -4 и -5), текущего ремонта (ТР-1, -2, -3 и ТРС — текущий ремонт среднего объема) и капитального ремонта (КР-1, -2 и КРП — капитальный ремонт с продлением срока службы).

Цель проведения ТО-1, -2 и -3 — обеспечение работоспособности локомотивов в процессе эксплуатации. При этих видах технического обслуживания смазывают поверхности трения и осуществляют проверку ходовой части, тормозного оборудования, устройств автоматической локомотивной сигнализации, скоростемеров и других приборов. Техническое обслуживание ТО-4 предназначено для обточки бандажей отдельных колесных пар с целью поддержания оптимальной величины проката и толщины гребня без выкатки из-под локомотивов или мотор-вагонного подвижного состава, а ТО-5 выполняют при подготовке локомотивов в запас (с консервацией для длительного хранения) и после изъятия их из запаса.

Техническое обслуживание ТО-1 осуществляет локомотивная бригада при приемке, сдаче и в процессе эксплуатации локомотива.

Техническое обслуживание ТО-2 проводится бригадой слесарей в специально оборудованных пунктах и, как правило, совмещается с экипировкой локомотива; ТО-3, -4, -5 и текущий ремонт выполняются в основных локомотивных депо комплексными бригадами с участием локомотивных бригад.

Периодичность технического обслуживания ТО-2 (от 48 ч до нескольких суток) устанавливает начальник дороги независимо от пробега. Продолжительность технического обслуживания ТО-2, ч, для пассажирских локомотивов и мотор-вагонного подвижного состава равна 2,0; для грузовых тепловозов ТЭЗ, 2ТЭ10, 2ТЭ116 и 2ТЭ121 — 1,2; для трехсекционных локомотивов — 1,5; для остальных серий грузовых и маневровых локомотивов — 1,0.

Продолжительность технического обслуживания ТО-4 устанавливает начальник дороги с учетом конкретных условий из расчета 1,0... 1,2 ч на обточку колесной пары.

В ходе текущего ремонта проводят ревизию, замену или восстановление отдельных узлов и деталей, регулировку и испытания, гарантирующие работоспособность локомотива в межремонтный период. В отличие от технического обслуживания, при котором узлы обычно не разбирают, в ходе текущего ремонта осмотр узлов сопровождается их разборкой.

Капитальный ремонт КР-1 выполняют для восстановления эксплуатационных характеристик, замены или ремонта изношенных или поврежденных агрегатов, узлов и деталей. При капитальном ремонте КР-2 проводят полное оздоровление локомотива с заменой или восстановлением агрегатов, узлов и деталей и необходимую модернизацию. Капитальный ремонт локомотивов выполняют на локомотиворемонтных заводах.

Для содержания в исправном состоянии, обслуживания и ремонта приписанных локомотивов основные депо располагают ремонтными цехами, мастерскими, различного рода складами, административно-хозяйственными помещениями, необходимым путевым развитием и поворотными устройствами.

В ремонтных цехах имеются специальные стойла с канавами для осмотра и ремонта локомотивов. Мастерские для ремонта и изготовления различных деталей, оборудования и инструмента обычно примыкают к цехам, что упрощает транспортирование деталей и узлов. В электровозных и тепловозных депо имеются цехи для выполнения текущего ремонта и технического обслуживания локомотивов.

При мастерских организуют специализированные отделения для ремонта различных узлов и деталей локомотивов и их оборудования.

Восстановительные и пожарные поезда

Для тушения пожаров на железнодорожном транспорте применяются пожарные аварийно-спасательные поезда (ПАСП). На Белорусской железной дороге действуют Правила содержания и эксплуатации пожарных аварийно-спасательных поездов, которые определяют порядок их содержания, эксплуатации, технического обслуживания и ремонта.

Основными задачами ПАСП являются: ликвидация пожаров, проведение аварийно-спасательных и аварийно восстановительных работ на объектах и подвижном составе ж.д. транспорта, а также проведение мероприятий по спасению людей и материальных ценностей, ликвидации последствий аварий и стихийных бедствий; участие в ликвидации пожаров и проведение аварийно-спасательных работ на объектах организаций, не относящихся к Бел. железной дороге; осуществление мероприятий, направленных на предупреждение пожаров и чрезвычайных ситуаций техногенного характера; пропаганда знаний по вопросам защиты населения и объектов от пожаров и чрезвычайных ситуаций.

ПАСП формируются на отделениях дороги, укомплектовываются личным составом в соответствии с типовыми штатными нормативами, приведенными в Правилах содержания и эксплуатации ПАСП. Руководство деятельностью ПАСП осуществляется начальником поезда, стрелково-пожарной команды. Станции дислокации и участки выезда ПАСП определяются начальником службы военизированной охраны Белорусской железной дороги. ПАСП дислоцируются на крупных (сортировочных, узловых, пассажирский, грузовых) станциях, взрывопожароопасных объектах дороги имеющих рабочий парк тепловозов. Участки выезда ПАСП определяются из расчета времени, необходимого для его доставки на конечный пункт, ограничивающий участок в радиусе не более 100 км. Это время не должно превышать 1,5 часа.

Подвижной состав ПАСП должен располагаться на путях с двух сторонним выходом на расстоянии не более 500 метров от служебно-бытовых зданий стрелково-пожарных команд и поездов. Места дислокации должны быть обеспечены стационарными бытовыми помещениями для личного состава, а также помещениями и сооружениями для хранения топлива, горюче-смазочных материалов и пожарного оборудования. Объекты должны быть оснащены пожарным водопроводом, линией электроснабжения и телефонной связи.

В зависимости от степени оснащения пожарной техникой и тактико-технической характеристики ПАСП подразделяются на поезда 1 и 2 категории. В состав ПАСП 1 и 2 категорий включаются подвижной состав в соответствии данными, приведенными ниже:

• Вагон-насосная станция для размещения личного состава, насосных установок электростанций, пожарно-технического вооружения, средств пожаротушения, приборов РХР, газоанализаторов, средств индивидуальной защиты
• Вагон-насосная станция для размещения дизель-электростанции, установок для перекачки агрессивных жидкостей и нефтепродуктов приготовления нейтрализующих растворов, углекислотного или порошкового пожаротушения, размещения и содержания ПТВ, ИСЗ, приспособлений для устранения течей котлов цистерн, помещений для санитарной обработки личного состава, дегазации и дезактивации пожарно-технического вооружения
• Вагон для хранения нейтрализующих веществ доставки к месту аварии
• Цистерна –водохранилище 4х осная цистерна 73,1 или 60 куб.м. 2 единицы
• Цистерна для перекачки нефтепродуктов
• Цистерна для перекачки агрессивных жидкостей (одна на отделение дороги)

ПАСП оснащаются следующими пожарно-техническим оборудованием и аварийно-спасательными средствами:

• Дизель- электростанция не менее 20 кВт
• Мотоустановка для перекачки агрессивных жидкостей
• Электронасос для перекачки светлых нефтепродуктов
• Электронасос для перекачки вязких нефтепродуктов
• Электронасос для перекачки химических продуктов
• Установка для перемещения и подачи нейтрализующих растворов
• Мотопомпа производительностью не менее 1600 л/мин – не менее 2-х
• Мотопомпа производительностью не менее 600 л/мин переносная 2 или 1
• Электростанция мощностью не менее 4 кВт
• Установка пенного тушения «Пурга-20; 30»

Подвижной состав ПАСП состоит на балансе отделений дороги по месту дислокации, проходит техническое обслуживание и соответствующие ремонты в установленные сроки. Заправка водой цистерн ПАСП и цистерн рабочего парка производиться от действующих водораздаточных станционных устройств, которые снабжены необходимыми приспособлениями для наполнения цистерн через горловину. Цистерны – водохранилища должны быть постоянно заполнены водой и находиться в состоянии готовности.

Подвижной состав ПАСП окрашивается в красный цвет и должен иметь две параллельные относительно головки рельсов «белые полосы» по всей длине вагонов.

При получении сообщений о пожарах, авариях или инцидентах с опасными грузами к их местам высылается ПАСП для проведения первоочередных мер по ликвидации аварийных ситуаций. Отправление ПАСП к местам пожаров, аварий и чрезвычайных ситуаций производиться по письменному приказу дежурного по отделению. При этом отправление ПАСП производиться в пределах установленного на дороге нормативного времени.

При ликвидации пожаров, аварийных ситуаций действия личного состава ПАСП определяются Боевым уставом пожарной службы и Правилами безопасности и порядком ликвидации аварийных ситуаций с опасными грузами при перевозке их по железным дорогам. При ликвидации пожаров или аварий на электрифицированных участках должны соблюдаться требования Инструкции по электробезопасности для работников железнодорожного транспорта на электрифицированной железной дороге. При выполнении работ по тушению пожаров или ликвидации аварийных ситуаций все требования руководителя таких работ обязательны для исполнения работниками всех служб железнодорожного транспорта.

Тема 8 Вагоны и вагонное хозяйство

В состав вагонного парка входят пассажирские и грузовые вагоны.

В зависимости от технических характеристик вагоны классифицируют следующим образом: по числу осей (четырех-, шести-, восьми- и многоосные); по виду материала и технологии изготовления кузова (цельнометаллические, с деревянной или металлической обшивкой, с кузовом из легких сплавов); по грузоподъемности, массе тары вагона, нагрузке на 1 пог. м пути, габариту подвижного состава и другим показателям.

Парк пассажирских вагонов включает в себя цельнометаллические четырехосные вагоны для перевозки пассажиров, вагоны-рестораны, почтовые, багажные, почтово-багажные вагоны и вагоны специального назначения (вагоны-клубы, вагоны-лаборатории, служебные, санитарные и др.).

Пассажирские вагоны оборудованы устройствами отопления, вентиляции и освещения. Отопление может быть водяным или электрическим. В вагонах современной постройки применяется комбинированное водяное отопление (нагрев воды может осуществляться электронагревателем и твердым топливом). Вагоны оборудованы приточной принудительной вентиляцией (подогретый и очищенный воздух подается по воздушному желобу во все отделения вагона) и специальными установками для кондиционирования воздуха. Такие установки обеспечивают определенную влажность и температуру воздуха при давлении, несколько превышающем атмосферное, что предотвращает попадание наружного воздуха в вагон через негерметичные соединения.

Освещение в пассажирских вагонах электрическое. Электроэнергию для каждого вагона вырабатывают генераторы, приводимые в действие от оси колесной пары вагона или специального вагона-электростанции, находящегося в поезде. В электропоездах вагоны освещаются от контактной сети через специальные установки, расположенные в моторных вагонах. На станциях и при малой скорости следования питание вагонов электроэнергией происходит от аккумуляторных батарей, заряжаемых во время движения. В последнее время широкое распространение нашло люминесцентное освещение.

В состав парка грузовых вагонов входят крытые вагоны, платформы, полувагоны, цистерны, изотермические вагоны и вагоны специального назначения.

Крытые вагоны предназначены для перевозки разнообразных грузов, обеспечения их сохранности и защиты от воздействия атмосферы. Эти вагоны, оснащенные соответствующим оборудованием, могут быть использованы и для массовой перевозки людей. Кузов крытого вагона имеет в каждой из боковых стен задвижные двери и по два люка с металлическими крышками. Люки служат для освещения, вентиляции и загрузки вагонов сыпучими грузами. Крытые вагоны, выпускаемые в настоящее время, имеют металлический кузов и расширенный дверной проем. Грузоподъемность вагона 68 т, вместимость кузова 140 м3.

На платформах перевозят длинномерные, громоздкие и тяжеловесные грузы. Платформы оборудуют невысокими откидными металлическими бортами и приспособлениями для установки стоек, необходимых при перевозке бревен, столбов, досок и т. п. Грузоподъемность современных платформ составляет 70...72 т. Для перевозки крупнотоннажных контейнеров массой брутто 10, 20 и 30 т выпускают специальные четырехосные платформы, снабженные фитингами — устройствами для установки и крепления контейнеров.

Полувагоны — наиболее распространенный тип вагонов грузового парка. Они служат в основном для перевозки навалочных сыпучих грузов, таких, как уголь, руда, кокс, щебень, гравий и др. В полу кузова, вдоль боковых стен, предусмотрены разгрузочные люки, через которые сыпучий груз самотеком разгружается по обе стороны полувагона. Погрузку в полувагон длинномерных грузов и самоходного транспорта осуществляют через двери.

На железных дорогах применяют четырех- и восьмиосные полувагоны, у которых боковые стены и торцевые двери кузова имеют металлическую обшивку. Выпускают также полувагоны с глухим кузовом, без разгрузочных люков; их разгружают на вагоноопрокидывателях.

Разновидностью полувагонов являются так называемые вагоны-хопперы для перевозки сыпучих и пылевидных грузов (щебень, гравий, песок, цемент, зерно и др.) грузоподъемностью 50 т. Хопперы имеют высокие боковые стены. Для перевозки грузов, которые необходимо защитить от атмосферных осадков, используют полувагоны с крышей. Их торцевые стены наклонены к середине вагона, где расположены разгрузочные люки.

На внутренних путях крупных металлургических заводов руду и строительные сыпучие материалы перевозят преимущественно полувагонами-самосвалами, называемыми думпкарами. Это четырехосные полувагоны грузоподъемностью 60 т и более с кузовом прямоугольной формы, снабженные пневматическим устройством для разгрузки, при выполнении которой кузов наклоняется и одновременно открывается борт с соответствующей стороны.

Жидкие грузы (нефть, керосин, бензин, масло, кислоты и т.п.) перевозят в цистернах. Цистерна представляет собой специальный металлический сварной резервуар (котел) цилиндрической формы, имеющий в верхней части люки для наливания груза, очистки и ремонта. Разнообразие грузов обусловливает существенные различия в конструкции цистерн.

В зависимости от вида перевозимых грузов цистерны могут быть разделены на две группы:

· общего назначения — для перевозки нефтепродуктов широкой номенклатуры;

· специальные — для перевозки отдельных видов грузов.

Цистерны общего назначения подразделяют на используемые для перевозки светлых (бензин, лигроин и т. п.) и темных (нефть, минеральные масла и т.п.) нефтепродуктов. Внутренняя поверхность цистерн, в которых перевозят кислоты, покрыта защитным слоем (резина, свинец), предохраняющим металл от разрушающего действия кислот. В этих же целях котлы цистерн изготавливают из кислотоупорных металлов — коррозионно-стойкой стали, алюминия. Цистерны для перевозки молока выполняют из аналогичной стали, покрытой снаружи теплоизолирующим слоем.

Вязкие нефтепродукты перевозят в цистернах, оборудованных паровой рубашкой, что значительно упрощает и ускоряет слив предварительно разогретых грузов. Четырехосные цистерны имеют котел вместимостью 72 м3. Применяются и восьмиосные цистерны с котлом вместимостью 1

Дата добавления: 2013-12-14
