Гидропередачи

Общие понятия и определения.

Под гидроприводом понимается совокупность устройств, предназначенных для передачи и преобразования механической энергии посредством потока жидкости. Объемным гидроприводом называется гидропривод, содержащий объемные гидромашины.

Объемный гидропривод может быть нерегулируемым и регулируемым. В регулируемом (управляемом) гидроприводе имеется возможность управления величиной скорости выходного звена.

Гидроприводы различают по виду движения выходного звена и по способу регулирования (управления скоростью выходного звена).

По виду движения выделяют два типа гидроприводов:

- гидропривод возвратно-поступательного движения;

- гидропривод вращательного движения.

По способу регулирования различают следующие гидроприводы:

- с дроссельным регулированием (управлением);

- с объемным (машинным) регулированием (управлением).

Для изучения устройства и принципа действия гидроприводов все составляющие элементы последних целесообразно разделить на три группы:

- гидропередача - силовая часть гидропривода, включающая насос (или насосы), гидродвигатель (или гидродвигатели) и соединительные трубопроводы с рабочей жидкостью;

- гидроаппараты - устройства для управления гидропередачей;

- вспомогательные гидравлические устройства.

Гидропередачи подразделяются по виду движения выходного звена на гидропередачи возвратно-поступательного движения и гидропередачи вращательного движения.

Основными элементами гидропередач являются объемные гидромашины (насосы и гидродвигатели), которые были подробно рассмотрены в разделе 12. Здесь будут даны принципы построения гидравлических схем и условные обозначения входящих в них устройств.

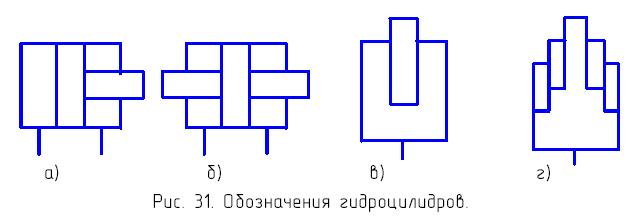

Условные обозначения гидроцилиндров представляют собой их предельно упрощенные изображения. В качестве примера на рис.31 приведены обозначения следующих гидроцилиндров:

а - поршневой двустороннего действия с односторонним штоком;

б - поршневой двустороннего действия с двусторонним штоком;

в - плунжерный (одностороннего действия);

г - телескопический одностороннего действия трехступенчатый.

Обратный ход гидроцилиндров одностороннего действия может быть осуществлен за счет пружины или веса поднимаемого тела.

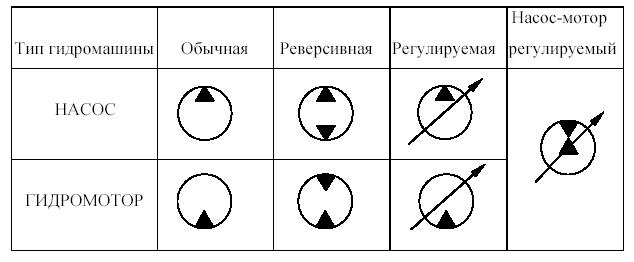

Условные обозначения основных типов роторных насосов и гидромоторов сведены в таблицу:

Обозначения насосов и гидромоторов.
