Вспомогательные гидравлические устройства

К вспомогательным гидравлическим устройствам можно отнести элементы гидропривода, не относящиеся к рассмотренным группам, но без которых он не может нормально работать: гидробаки, фильтры, теплообменники, гидравлические аккумуляторы и др.

Гидравлические баки служат для хранения жидкости необходимой для питания гидропривода. Гидробаки бывают с атмосферным давлением над свободной поверхностью и с избыточным давлением. На рис.38 приведены условные обозначения баков (а - с атмосферным давлением в баке; б - с избыточным давлением в баке).

Фильтры предназначены для очистки рабочей жидкости от механических примесей. По степени фильтрации (величина задерживаемых частиц D) они бывают грубой (D >0,1мм), нормальной (D >0,01мм) и тонкой (D >0,005мм) очистки. Условное обозначение фильтра приведено на рис.39, а.

Теплообменники служат для охлаждения (рис.39, б) или нагрева (рис.39, в) рабочей жидкости. Они, как и фильтры, предназначены для обеспечения определенных свойств рабочей жидкости (кондиции), поэтому их относят к кондиционерам.

Гидроаккумуляторы - устройства для накапливания энергии рабочей жидкости с целью дальнейшего её использования. По способу накапливания энергии они бывают:

- пневматические (аккумулирование энергии за счет сжатия газа);

- пружинные (аккумулирование энергии за счет сжатия пружины);

- грузовые (аккумулирование энергии за счет изменения потенциальной энергии груза) - применяются редко.

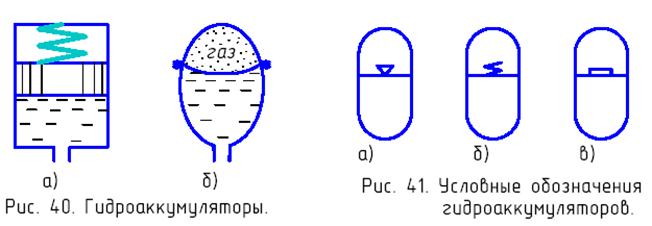

По конструкции гидроаккумуляторы можно разделить на поршневые и мембранные. На рис.40 приведены упрощенные схемы гидравлических аккумуляторов: а - пружинный (поршневой); б - пневматический (мембранный). А на рис.41 – их условные обозначения: а - пневматический; б - пружинный; в - грузовой. Следует отметить, что в отдельныx гидроприводах гидроаккумулятор может использоваться как основной источник гидравлического питания (вместо насоса).
