Следящий гидропривод

Под следящим понимается регулируемый гидропривод, в котором величина перемещения выходного звена пропорциональна величине задающего воздействия. Другими словами, это гидропривод, в котором выходное звено повторяет (точно или пропорционально) движения звена управления. При этом коэффициент усиления гидропривода, равный отношению силы на выходном звене к силе приложенной к звену управления, может достигать весьма значительных величин (до 105).

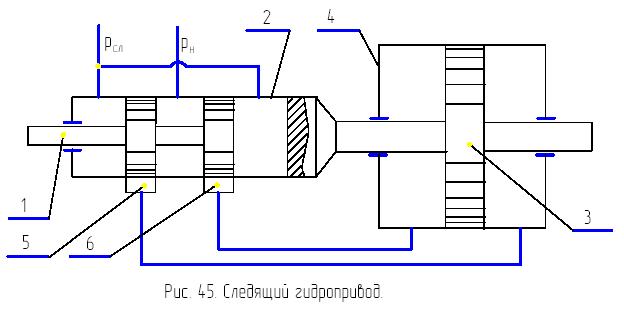

На рис.45 приведена упрощенная схема следящего гидропривода.

Управляющим звеном представленного гидропривода является золотник 1, перемещающийся в корпусе управляющего распределителя 2. Последний имеет жесткую связь с выходным звеном - поршнем 3 силового гидроцилиндра 4 (в данном случае они являются одной деталью).

Рассмотрим на данном примере принцип работе любого следящего привода. При смещении золотника 1 вправо на произвольную величину х, жидкость от насоса через центральную полость распределителя 2 и окно 6 начнет поступать в левую полость силового гидроцилиндра 4 и поршень 3 начнет движение вправо. При этом жидкость из правой полости гидроцилиндра 4 будет вытесняться через окно 5 в левую полость распределителя 2 и далее на слив.

Перемещаясь вправо, поршень 3 тянет за собой корпус распределителя 2. При смещении последнего на величину х щель, соединяющая центральную полость распределителя 2 и окно 6, перекрывается. Перекрывается также щель связывающая окно 5 и левую полость распределителя 2. Движение поршня прекращается. Таким образом, обеспечивается обратная связь между выходным и управляющим звеньями.

При смещении золотника 1 влево жидкость от насоса через окно 5 будет поступать в правую полость гидроцилиндра 4 и движение всех элементов происходит в обратном направлении, а жидкость вытесняется из левой полости гидроцилиндра в бак через окно 6.
