Нормированные параметры сети

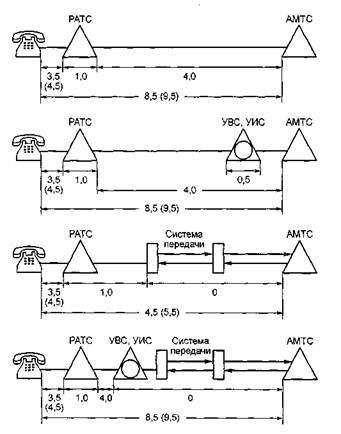

Рис. 1 Распределение затухания на ГТС

Рис. 2 Распределение затухания на внутризоновой сети

Рис. 3 Схема разводки абонентских линий ГТС

Рис.4 Принцип закрепления абонентских (а)

и соединительных (б) линий за входами (выходами) станции:

- ручные кроссировки

Рис. 1 Принцип построения Интеллектуальной сети

В обычную станцию могут быть включены приборы для реализации дополнительных функций типа интеллектуальная периферия (IPr, Intelligent Peripheral), например, поддер­живающие диалоги с абонентами. Это — приглашение к набору цифр, информация о стои­мости услуги или величине кредита и т.п. Вся информация, дополнительно поступающая от абонента, представлена в многочастотном коде. В связи с этим аппараты абонентов должны быть оборудованы частотными номеронабирателями. Для подключения IPr к узлу SCP ис­пользуются соединительные линии с сигнализацией, которая реализует протоколы DSS1 первичного доступа ISDN.

Узел управления услугами содержит программы, централизовано реализующие логику услуг. В зависимости от принятой информации он дистанционно с помощью канала сигна­лизации управляет SSP. Например, осуществляет переадресацию вызова на другой коммута­ционный узел и другие дополнительные коммутационные действия. Узел SSP после выполне­ния коммутационных действий приостанавливает свою работу до получения новых инструк­ций от SCP, вплоть до разъединения.

Система эксплуатационного управления (SCEP, Service Creation Environment Point) и среда создания услуг (SMP, Service Management Point) предоставляют оператору возмож­ность управлять, контролировать, создавать, активизировать, отменять услуги.
