Ремонт и усиление стен

При реконструкции зданий и сооружений, выполненных из каменных конструкций (стены, простенки, перегородки, столбы), важно оценить их фактическую прочность. При этом необходимо наиболее полно учитывать все факторы, которые могут снизить несущую способность конструкции (трещины, локальные повреждения, отклонения кладки от вертикали и соответствующие увеличение эксцентриситетов, нарушение связей между несущими конструкциями, смещения плит покрытий и перекрытий, прогонов, перемычек, стропильных конструкций и т. п.). Если эта прочность окажется ниже требуемой, устанавливают причины повреждений и устраняют их до начала ремонта.

Наиболее подвержены разрушению и деформациям в кирпичных зданиях простенки, перемычки, опорные площадки и отдельно стоящие столбы, ремонт которых заключается:

- в укреплении или перекладке поврежденных конструкций для обеспечения надежной прочности кладки;

- в укреплении конструкций в случае отклонения их от вертикального положения.

Отдельные стабилизовавшиеся трещины в стенах, столбах, перемычках ремонтируют заделкой их раствором. Перед заделкой трещину расшивают вручную скарпелью, очищают от пыли, каменной крошки и промывают водой. Затем трещины заполняют цементным раствором с добавкой до 30% известкового теста.

Если сквозная трещина широкая (до 10-20мм), то ее заделывают с двух сторон вставками из кирпичных замков (рис. 4.9) на цементном растворе марки М100. Иногда трещину перекрывают заякоренной двутавровой балкой. Такой замок называется кирпичным замком с якорем (рис. 4.10).

При наличии сети сквозных трещин и невозможности восстановления несущей способности стен заделкой трещин ведут перекладку стен местами с применением более прочного раствора. Перекладка выполняется с двух сторон по фронту на глубину в полкирпича. Для связи новой кладки с усиливаемой стеной обязательно устраиваются штрабы через каждые четыре ряда на глубину в один кирпич.

Рис. 4.9. Заделка трещины в кирпичной стене

кирпичным замком

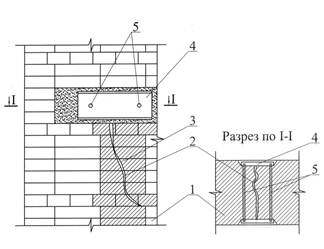

Рис. 4.10. Заделка сквозной трещины кирпичным замком с якорем: 1 – усиливаемый участок стены; 2- трещина;

3 - кирпичный замок; 4 – «якорь» из проката;

5 – стяжные болты

Возможны три варианта перекладки: перекладка участков многоэтажных кирпичных стен в процессе комплексного капитально ремонта здания с полной сменой перекрытий; перекладка участков (или полностью) несущих кирпичных стен с сохранением опирающихся на них перекрытий; перекладка участков кирпичных стен с сохранением вышележащей кладки.

Повышение устойчивости отклонившихся от вертикали стен достигается устройством контрфорсов или специальных напряженных поясов. Контрфорсы – это приставленная кирпичная стена на самостоятельном фундаменте. В сечении контрфорсы имеют вид трапеции. Связь с существующей стеной осуществляется путем пробивки гнезд в стене, в которые входят выпуски контрфорсов. Гнезда пробиваются отбойными молотками. До устройства контрфорсов существующие в стене трещины заделываются раствором.

Напряженные пояса состоят из стальных тяжей и на­кладок, связывающих по всему периметру здания (или по части периметра) в плоскости перекрытий параллельные стены, одна из которых потеряла устойчивость (рис. 4.11). Накладки и тяжи снабжены стяжными муфтами, с помощью которых они натягиваются и обжимают здание (объемное обжатие). Тяжи могут располагаться по поверхности стен или в бороздах сечением 70х80 мм. После натяжения борозды заделываются цементным раствором, тяжи, расположенные по поверхности стен, также оштукатуриваются, образуя горизонтальные пояса, которые не должны ухудшать архитектурный облик здания.

Разрушенные опорные площадки, на которые опираются балки перекрытия, усиливают заменой поврежденной кладки новой или подведением под концы балок опорных подушек.

Рис. 4.11. Восстановление пространственной жесткости

(устойчивости) здания стальными поясами, расположенными в уровне перекрытий: 1 – стальные тяжи диаметром

25-40 мм; 2 – стяжные муфты (талрепы); 3 – подкладки

из стального уголка, предохраняющие кладку от смятия

Усиление простенков может быть достигнуто:

· увеличением площади сечения простенков с помощью прикладки новой кладки на цементном растворе с уменьшением ширины проема, если это допустимо;

· полной или частичной перекладкой простенков;

· устройством железобетонной (штукатурной) обоймы или металлического корсета;

· заменой разрушенного простенка железобетонной колонной.

При увеличении сечения деформированного простенка с одной или двух сторон выполняют новую кладку в полкирпича или в кирпич. Соединение со старой кладкой осуществляют путем перевязки новой кладки со старой через три-четыре ряда кирпича, для чего перед устройством новой кладки пробивают борозды глубиной в полкирпича.

Перед перекладкой простенка производят его разгрузку. С этой целью в оконных проемах, расположенных с обеих сторон простенка, устанавливают систему стоек и ригелей с подкосами, а также временные опоры под перекрытие, нагрузку от которого воспринимает подлежащий перекладке простенок (рис. 4.12).После разгрузки простенка производят его разборку, затем полную или частичную перекладку.

Рис. 4.12. Временное крепление конструкций при перекладке простенка: 1 – перекладываемый простенок; 2 – стойки

под перемычкой; 3 - стойки под перекрытием;

4 – гидроизоляция; 5 – строительная скоба

В связи с тем, что каменные конструкции испытывают в основном сжимающие усилия, наиболее эффективным способом усиления простенков является устройство стальных, железобетонных и армированных растворных обойм. Каменная кладка в обойме работает в условиях всестороннего сжатия, при этом ее поперечные деформации значительно уменьшаются и, как следствие, существенно увеличивается сопротивление продольной силе.

Стальная обойма состоит (рис. 4.13) из двух основных элементов – стальных вертикальных уголков, которые устанавливаются по углам простенков или столбов на цементном растворе, и хомутов из полосовой или круглой стали. Расстояние между хомутами на должно быть больше меньшего размера сечения и не более 500мм. Для обеспечения включения обоймы в работу кладки необходимо тщательно зачеканивать или инъецировать зазоры между стальными элементами обоймы и каменной кладкой цементным раствором. После устройства металлической обоймы ее элементы защищают от коррозии цементным раствором толщиной 25-30 мм по металлической сетке.

Рис. 4.13. Усиление простенка стальной обоймой:

1 – усиливаемый простенок; 2 – стальной уголок; 3 – планка; 4 – поперечная связь

Усиление кирпичных перемычек в зданиях может быть достигнуто: частичной или полной перекладкой перемычек, когда их несущая способность нарушена большим количеством сквозных трещин; заменой кирпичных перемычек металлическими или железобетонными; заделкой трещин и отверстий цементным раствором.

В крупнопанельных зданиях температурные деформации концентрируются в стыках панелей и в зависимости от размеров панели достигают 1,5-3 мм. Наличие жестких связей делает панельные здания весьма чувствительными к неравномерным осадкам основания. Ликвидация трещин в панелях – очень сложная задача. Мелкие трещины (раскрытие до 0,2 мм) перетираются цементным раствором на мелком песке и заделываются с последующей покраской. Трещины шириной до 1 мм обязательно расшиваются (устье их расширяется, прочерчивается специальным инструментом) и заделываются известково-цементным раствором состава 1:3 с последующей окраской. При более крупных трещинах необходимо конструктивное усиление и повышение пространственной жесткости здании в целом. После завершения этих работ возможна облицовка всего фасада здания.

Ремонт деревянных стен.

Повышение теплоустойчивости деревянных стен достигается увеличением толщины стены. Обшивку досками (чаще вагонкой) выполняют как с вертикальным, так и с горизонтальным расположением досок. При этом вначале на наружную поверхность стены набивают деревянные рейки из бруска 4х4 или 5х5 см в горизонтальном или вертикальном направлении (в зависимости от расположения досок) с шагом 60-80 см. Для повышения теплозащитных свойств обшивки применяют закладку пространства между стеной и обшивкой лёгкими малотеплопроводными материалами. Наружную дощатую поверхность окрашивают (реже оштукатуривают по дранке).

Для предохранения от поражения дереворазрушающими грибами при защите наружных и внутренних поверхностей древесины, а также для консервации пораженных участков древесины при реконструкции зданий используются различные биозащитные составы. Примером такого чрезвычайно эффективного состава является «МИПОР» – состав высшего класса биостойкости. Пораженную грибками поверхность на начальном этапе поражения обрабатывают составом с помощью распылителя или мягкой кистью, затем выдерживают 1-3 часа. После выдержки скребком или металлической щеткой тщательно убирают пораженный мицелиями слой древесины, а затем в два приема производят обработку поверхности составом.

Замена отдельных венцов стен.

Чаще всего возникает необходимость в замене нижних венцов вследствие их разрушения. При замене венцов сначала стены скрепляют короткими сжимами выше последнего сменяемого венца. С помощью домкратов, установленных в два ряда по обе стороны стены, подвешивают верхнюю часть стены и устанавливают подпоры из бревен. Верхний конец бревна упирается в надоконный венец, а нижний – в деревянную подкладку. Подкладка укладывается в неглубокую траншею, отрытую на расстоянии 0,5-0,7 м от наружной поверхности стены. Сгнившие бревна удаляют и заменяют новыми, тщательно подгоняя их к остающимся венцам. Стыки новых и старых бревен устраивают в прямой притык с прокладкой пакли. В продольных швах между венцами и в углах прокладывают паклю, а затем конопатят. Венцы меняют отдельными частями, не превышающими по длине 3-4 м. При замене окладного венца нижнюю часть бревна антисептируют и обмазывают битумом, а на верхнюю поверхность фундамента укладывают двух- или трехслойный рубероидный ковер на горячем битуме.

Негодные нижние венцы в рубленых домах можно заменять кирпичом или мелкими стеновыми блоками. В этом случае сгнившие венцы на высоту до подоконного венца заменяют рядами кладки. Особое внимание уделяют при этом устройству гидроизоляции. Один слой гидроизоляции из двух рядов толя прокладывают по верху фундамента, а второй такой же слой – между подоконным венцом и новой кладкой. Поверхность новой стенки оштукатуривают с обеих сторон. Порядок работы по замене нижних венцов кладкой такой же, как и при обычной замене венцов.

Укрепление каркасно-засыпных стен осуществляется только для памятников истории и культуры.
