Максимальная емкость сети 80000 номеров

Нерайонированные ГТС используются в городах с небольшой емкостью и обслуживаемой территорией.

Простейшей ГТС является нерайонированная ГТС. На такой сети устанавливается одна телефонная станция, куда включаются абонентские линии (рисунок 2.2).

Построение городских телефонных сетей (ГТС)

2.2.1 Нерайонированная ГТС

Рисунок 2.2 – Нерайонированная ГТС

Нумерация на сети может быть:

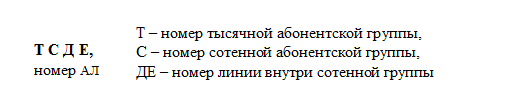

· Четырехзначная (если емкость АТС не превышает 10000 номеров):

В этом случае максимальная емкость сети 8000 номеров, т. к. в качестве первой цифры номера нельзя использовать цифры 0 и 8 (0, в дальнейшем 1 – выход на узел спецслужб; 8, в дальнейшем 0 – выход на АМТС);

· Пятизначная:

В этом случае в городских районах с высокой плотностью абонентов устанавливаются концентраторы, которые содержат часть коммутационного оборудования цифровой АТС.

2.2.2 Районированная ГТС

При увеличении абонентской емкости и размеров обслуживаемой территории для уменьшения затрат на линейные сооружения целесообразно строить ГТС по принципу районирования. В этом случае территория города разбивается на районы. В каждом из районов размещается районная АТС (РАТС), в которую, как правило, включаются 10000 абонентов этого района. РАТС соединяются между собой по принципу «каждая с каждой» (рисунок 2.3)

Максимальная емкость сети 80000 номеров, т. к. в качестве первой цифры номера нельзя использовать цифры 0 (в дальнейшем 1) и 8 (в дальнейшем 0). Экономически выгодная емкость 50-60 тыс. номеров.

При таком построении ГТС капитальные затраты на линейные сооружения сокращаются за счет существенного уменьшения протяженности абонентских линий, имеющих низкий коэффициент использования и введения соединительных линий с высоким коэффициентом использования.

Рисунок 2.3 – Районированная ГТС
