Основные принципы построения ПО ЦСК

Этапы проектирования ПО ЦСК

Процесс проектирования (разработки) АО и ПО является многоэтапным, иерархическим, итеративным и в соответствии с рекомендациями ITU-Т (МСЭ-Т) ведется методом «сверху вниз». Это способ поэтапной абстракции с возрастающей последовательной детализацией. Этапы проектирования АО и ПО иерархически упорядочены так, что результаты выполнения данного слоя (уровня) детализируют проектные решения предшествующего уровня и являются исходными данными для следующего, более низкого уровня. Этапы проектирования связаны не только в прямом (от более высокого уровня к более низкому), но и в обратном направлении. Обратные связи используются для уточнений и улучшений проектных решений, что позволяет найти окончательное решение методом последовательных приближений. Последовательность этапов проектирования ПО показана на рисунке 6.23.

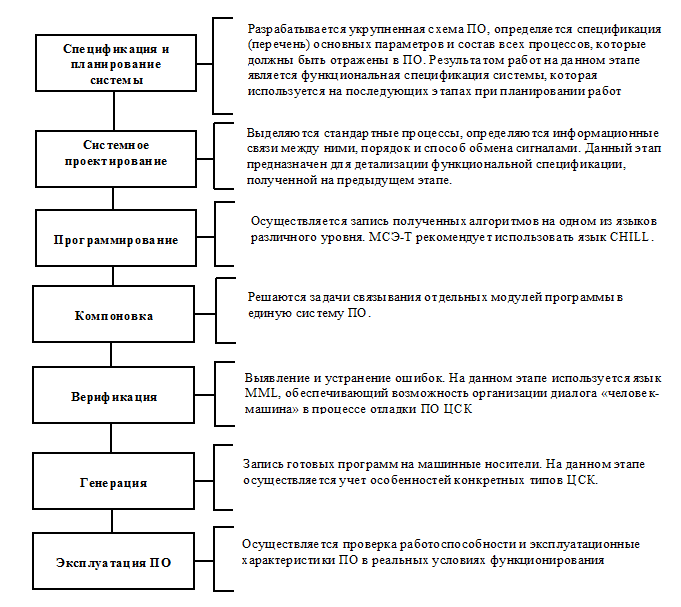

Рисунок 6.23 – Последовательность этапов проектирования ПО

К основным принципам построения ПО относятся:

1) Модульность –при модульном построении ПО разбивается на относительно небольшие по размеру (по количеству занимаемых ячеек памяти) физически и логически независимые “куски”, называемые модулями.

Различают:

· программные модули – обеспечивают обработку данных;

· информационные модули - содержат обрабатываемые данные.

2) Иерархичность –взаимоотношения между программными модулями устанавливаются иерархическими и приоритетными уровнями этих модулей.

Принцип иерархичностиустанавливает такие отношения подчиненности по управлению, при которых программный модуль иерархического уровня i может вызываться только одним модулем уровня (i-1) и вызывать любой связанный с ним модуль уровня (i+1) (рисунок 6.24).

Рисунок 6.24 – Принцип иерархичности ПО

3) Приоритетность - устанавливает такие отношения очередности вызова программных модулей во времени, что при наличии в некоторый момент времени запроса на выполнение программ приоритетных уровней (k -1) и k в первую очередь будут вызваны модули уровня (k – 1). Очередностью вызова программных модулей разных приоритетных уровней управляет диспетчер прерываний или главный диспетчер (рисунок 6.24). Он находится на нулевом иерархическом уровне и не относится ни к одному из приоритетных уровней.

Очередностью вызова программ, относящихся к одному приоритетному уровню, управляет диспетчер приоритетного уровня. Приоритетный уровень программ, относящихся к иерархическому уровню 2 (рисунок 6.24), определяется приоритетом вызывающего диспетчера.

Количество приоритетных уровней зависит от принципа организации системы прерываний УС.
