Бутобетонна кладка

Бутобетонна кладка виконується при влаштуванні фундаментів пошарово з застосуванням опалубки і вібрування. Бутобетон складається з бетону і бутового каменю. Спочатку укладають шар бетонної суміші товщиною 0,2 м, потім камені з проміжками 4—6 см так, щоб вони до половини покривалися бетонною сумішшю. Після цього новий шар бетонної суміші і т.д. Камені в поперечнику не повинні перевищувати 30 см і 1/3 ширини фундаменту.

Бутовий камінь варто укладати в свіжо вкладену бетонну суміш, тому перерви в роботі роблять після укладання каменю. Робочі шви утворять за допомогою додаткових щитів опалубки. У плані робочі шви не повинні збігатися, тому їхній часто роблять уступами (по висоті). При поновленні роботи опалубний щит знімають, поверхню старого бетону зачищають сталевою щіткою або змочують розчином сульфітно-спиртової барди. У жарку погоду бутобетонполивають водою, укривають рогожею.

Бутобетонна кладка менш трудомістка, чим бутова, виконується швидше, однак витрата цементу більше.

Цегла випускається різних марок. У будівництві в якості стінового матеріалу найбільше часто застосовують глиняна цегла звичайна пластичного або напівсухого пресування обпалена (червона), а також силікатна, виготовлена з піску і вапна і пропарена в автоклавах (біла). Крім цього застосовуються й інші види цегли: щілинна, дірчаста, пориста, трепельна, жужільна і ін.

Одинарна цегла має розміри 65х120х250 мм, модульна 88х120х250 мм, полуторна 103х120х250 мм. Верхня і нижня великі площини називаються постелями, менші бічні — ложками, торці цегли (65 х 120 мм ) — тичками, ребра — усенками.

У залежності від виходу на лицьову поверхню кладки тичків або ложків ряди цегельної кладки називаються тичковими або ложковими (мал. 7.3). У цегельній кладці товщиною в 1,5 цегли (38 см) або 2.5 цегли (64 см) мають місце змішані ряди, тобто з однієї сторони стіни виходять ложки, з іншого боку - тички. Ряди цеглин, що виходять на лицьові поверхні кладки, називають верстами. Версти можуть бути внутрішні, утворюючі внутрішню площину стіни, і зовнішні, вихідні на фасад будинку. Цеглини між верстами називають забуткою. Для зовнішніх верст, що утворять фасад будинку або споруди, варто використовувати цеглу правильної форми, виставляючи назовні його кращу сторону, або застосовувати спеціальну лицьову цеглу. Подовжні і поперечні вертикальні шви кладки мають товщину 8—15 мм (у середньому 10 мм), тому товщина стіни в 2 цегли складає 250+250+10=510 мм. Горизонтальні шви мають товщину 8—15 мм (у середньому по висоті поверху 12 мм), тому висоту ряду цегельної кладки вважають рівної 65+12=77 мм і 88+12=100 мм, 103+12=115 мм. Через 77, 100 і 115 мм розмічають порядовки.

Існують 2 основні системи перев'язки швів при цегляній кладці стін: однорядна і багаторядна. Однорядна кладка утвориться шляхом чергування ложкових і тичкових рядів через один ряд і зрушення одного ряду щодо іншого на 1/4 цегли (див. мал. 7.3, а, б). Поперечні шви виходять наскрізними. Усі подовжні і поперечні шви одного ряду перекриваються цеглинами вишележачого ряду.

При багаторядній кладці п'ять ложкових рядів перекриваються шостим тичковим (див. мал. 7.3, в). Шви ложкових рядів перекриваються в подовжньому напрямку вищележачим поруч.

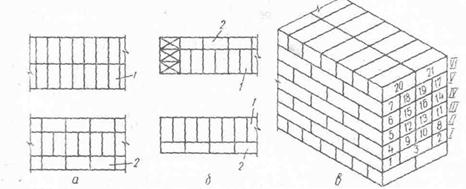

Рис. 7.3. Цегельна кладка стін:

а - однорядна в 2 цегли; б - однорядна в 1,5 цегли; 1 - тичковаверста; 2 – те ж ложкова; в - багаторядна (цифрами показаний порядок укладання цеглини):

I—V— ложковіряди; VI — тичковий ряд.

При багаторядній кладці п'ять ложкових рядів перекриваються шостим тичковим (див. мал. 7.3, в). Шви ложкових рядів перекриваються в подовжньому напрямку вищележачим поруч.

Однорядна кладка проста у виконанні і більш міцна. Недоліками є необхідність заготівлі й укладання трьохчетверок для зміщення рядів на 1/4, більше число цеглин для верст і менше для забутки. Остання обставина підвищує трудомісткість, тому що версти виконувати сутужніше, ніж забутку. До недоліків відносять також малу площу (плече) обпирання верхньої цегли на нижній (1/4), у результатічогоіноді з'являються тріщини по розчині (шву).

У багаторядній кладці переважають ложкові ряди, тому приймання кладки тривалий час повторюються, виробництво кладки полегшується і прискорюється.

Однак при багаторядній кладці в перетині утвориться значний обсяг незв'язаних між собою верст і забуток, тому що в поперечному напрямку перев'язка здійснюється через п'ять рядів. Застосування багаторядної кладки не обмежено нормами, однак цей недолік варто враховувати, тому що навесні при відтаванні замерзлого розчину кладки можливі розшарування і витріскування стіни або її частини.

При зведенні стовпів і вузьких (шириною не більш 1 м) простінків застосовують трьохрядную кладку, у якій три ряди ложкові, четвертий — тичковий.

При кладці стін з полуторної (або модульної) цегли може застосовуватися чотирирядна перев'язка, у якій чотири ряди ложкових, п'ятий — тичковий.

Для цегельної кладки застосовуються контрольно-вимірювальні (складаний метр, сталева рулетка, правило, рівень, схил і косинець) і виробничі (кельма, молоток-кірочка, ківш-лопата і розшивка) інструменти (мал. 7.4, а, б, у, г).

Як інвентарні пристосування застосовуються шнур-причалка для додання прямолінійності і горизонтальності рядам кладки, скоба Огаркова або порядовки для закріплення причалки (мал. 7.4, д, е, ж).

До основних технологічних вимог, запропонованих до цегельної кладки, відносяться: своєчасне поливання цегли, рівномірність кладки по висоті будинків вертикальність стін і кутів і горизонтальність рядів. Перед початком кладки, а потім періодично в процесі зведення стін, кути будинку і місця перетинання стін нівелюють для

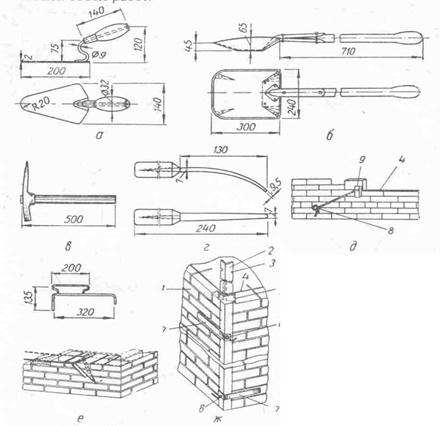

Рис. 7.4. Інструменти і пристосування для кам'яної кладки:

а — комбінована кельма; б-ківш-лопата Мальцева; в — молоток-кірочка; г — розшивка; д — причалка; е — скоба Огаркова для кріплення причалки: ж — металева порядовка Ширкова; 1 — цегельна кладка: 2 - стійка зі сталевого куточка; 3 — вирізи по висоті рядів кладки; 4 — шнур; 5 — хомут з гальмовим гаком: 6 - затискні болти; 7 — скоби для кріплення порядовки; 8 — цвяхи; 9 — причальна дощечка.

виявлення і наступного усунення перекосів.

Процес кладки складається з ряду операцій: натягування причалки, розстелення розчину і подача цегли на стіну, кладка зовнішньої версти, кладка внутрішньої версти і забутки. Крім цього, необхідно перевіряти правильність кладки, розшивати шви, колоти і підтісувати цеглини, перелопачувати розчин. Складну частину роботи виконує майстер-муляр, просту — підсобний робітник. Цегельні стіни складної конструкції, а також стіни малої товщини зводять ланки з двох людей («двійки»). Стіни більш простої конструкції або значної товщини можуть виконувати ланки, що складаються з трьох-п'яти чоловік («трійки», «четвірки» чи «п'ятірки»). У тих випадках, коли конструкції стін, що викладаються, міняються по складності і товщині, ланки мулярів з чотирьох і п'яти чоловік розділяються на «двійки» чи «двійки» і «трійки».

У ланці «двійка» муляр 4 розряду укладає зовнішню, а потім внутрішню версти і контролює правильність кладки. Інші операції виконує підсобний робітник, переміщаючись попереду, розстеляючи розчин і розкладаючи цеглу. При роботі «трійкою» у ланку вводиться ще один підсобний робітник.

У ланці «четвірка» два кваліфікованих муляри (високої і середньої кваліфікації) укладають цеглу відповідно в зовнішню і внутрішню версти, два підручних виконують інший обсяг робіт.

Ланка «п'ятірка» складається з мулярів 4 і 3 розрядів і трьох підсобних робітників, причому перший муляр веде зовнішню версту, другий — внутрішню, підсобні робітники виконують інші операції.

Ділянка (фронт) робіт, вимірювана відрізком стіни в межах якого веде кладку ланка мулярів протягом зміни, називається ділянкою. Границі ділянки призначаються з урахуванням складності кладки, чисельності ланки, товщини стіни і зручності провадження робіт.

Укладати цеглини в зовнішню і внутрішню версти й одночасно заповнювати шви розчином робітник може з кельмою або без неї — кладка впритиск і вприжим (мал. 7.5).

При кладці впритиск робітник загрібає розчин для утворення вертикального шва ребром нахиленої цегли. Вмуляра вільні обидві руки, тому він може одночасно укласти дві цегли, у результаті чого підвищується продуктивність праці.

Укладаючи цеглини по одному вприжим, розчин для вертикального шва загрібають кельмою, притискаючи його до покладеного раніше цеглі, слідом присувають нова цегла, що займає місце кельми.

Різновидом прийому кладки впритиск є прийом впритиск з підрізуванням, що застосовується для кладки стін з повними швами. У цьому випадку вичавлений розчин зі шва підрізається кельмою.

Рис. 7.5. Прийоми цегельної кладки:

а — впритиск; б — вприжим; 1 - розчин; 2 — цегла, що укладається; 3 - кельма.

Якщо передбачена штукатурка стін, шви залишають не заповненими, тобто розчин не доходить до лицьової сторони стіни на 15 мм, у стовпах — на 10 мм. Така кладка називається впустошовку.

Для кладки стін з перекриттів споруджуваного будинку застосовують підмости; при зведенні стін одноповерхових промислових будинків і різних споруд, у яких перекриття відсутні,— риштування.

Звичайно поверх споруджуваних будинків або цивільних будинків, у залежності від його висоти і типу наявного риштування, розчленовують по висоті на три, рідше — два яруси. Кладку нижнього ярусу ведуть з перекриття до висоти 1,2 м. Вище 1,2 м (16 рядів кладки) продуктивність праці і якість кладки різко знижується. Тому ставлять підмости, з яких ведуть кладку другого ярусу. При наявності третього ярусу підмости нарощують. Блокові і панельні підмости, що переставляються кранами зі захватки на захватку і з поверху на поверх, витиснули збірно-розбірні, котрі переставлялися вручну, і застосовуються лише в малоповерховому будівництві.

Блокові підмости мають просторову ґратчасту металеву конструкцію з дерев'яним настилом і поручнями, а також петлями для підйому їх краном. Для кладки третього ярусу один блок ставиться на іншій (мал. 7.5, а). Ширина риштування 2.9. висота 1.2. довжина до 5—5.7 м по розмірі кімнат.

Шарнірно-панельні підмости з трикутними відкидними опорами не вимагають нарощування. Для збільшення висоти підмости піднімають, повертають опори навколо шарнірів і закріплюють у новому положенні (мал. 7.5, б).

У промисловому будівництві широко застосовують безболтові трубчасті риштування і струнні риштування (мал. 7.6).

Рис. 7.6. Підмости для цегляної кладки:

а — схема установки блокового риштування; б — шарнірно-панельні підмости; 1 — стіна; 2— робоче місце муляра (ширина 0,6—0,7 м); 3 — зона матеріалів (ширина 1— 1,2 м), 4— блокові підмости для кладки II ярусу; 5— те ж, для кладки III ярусу.

Трубчасті риштування складаються з вертикальних стійок, горизонтальних розпірок (ригелів) і настилу, причому для безпеки в риштування повинно бути два настили — робочий і (на метр — півтора нижче) захисний. Риштування прості по конструкції, тому їх можна швидко розбирати. У процесі збірки верхня стійка вставляється в патрубок нижньої. Трубчасті розпірки (ригелі) мають П-подібну форму і свої кінці вставляються в патрубки, приварені до стійок. Трубчасті риштування кріпляться скрутками з дроту діаметром 4—6 мм до каркаса будинку або цегляної кладки в процесі зведення стіни і нарощуються в міру збільшення її висоти. Стійки риштування розташовують одна від іншої на відстані 2 м.

Рис. 7.7. Риштування для кам'яної кладки:

а - безболтові трубчасті; б — струнні підвісні риштування; 1-стійка риштування; 2— ригель риштування; 3 - цегляна стіна; 4 – каркас будинку; 5 — робочий настил; 6 - захисний настил; 7 — струни: 8-консолі.

Струнні риштування підвішуються до інвентарних кронштейнів, закріплених у риштування верхньої частини колони каркаса. Для збільшення стійкості кронштейни скріплюють між собою прогонами, розташованими уздовж лінії стіни.На кронштейнах попарно підвішують і надійно закріплюють струни. Струни виконані з круглої сталі діаметром 19 мм, складаються із секцій (ланок) довжиною 3 м, які між собою скріплені карабінами. У струнах передбачені петлі для прогонів, на прогонах закріплюють дощатий настил. Міцність кожної струни попередньо перевіряється.

Після збірки риштування будь-якої конструкції виконується їх перевірка спеціальною комісією, що відповідає за безпеку робіт. Перевіряють загальну міцність і стійкість конструкції, всі вузли, прогони (відсутність сучків тріщин, гниття), кріплення настилу і поручнів, заземлення, громозахист, відповідно до вимог СНиП III-A. 11—62 «Техніка безпеки в будівництві». Застосовують також катучі риштування, трубчасті риштування, що скріплюються хомутами, і ін.

Цегляну кладку варто вести потоковим методом. Захватки приблизно рівної трудомісткості членуються на ділянки. Кожен поверх, як правило, поділяють на дві захватки. На першій захватці мулярі ведуть кладку і ярусу, на другій — заготовлюється цегла. Потім мулярі виконують кладку на другій захватці, на першій — установлюють підмости, заготовлюють цеглу і т.д. Монтаж конструкцій виконується в дві або три зміни.

Кладку на кожній захватці можна вести на висоту всього поверху. При цьому будинок у плані також поділяють на дві захватки, однак мулярі переходять на другу захватку після закінчення кладки поверху на першій. Установлюють підмости і заготовлюють цеглу інші робітники в другу чи третю зміну. Такий спосіб зручний, якщо границею захватки є осадочний шов і не потрібно оформляти перерву в кладці у виді так званої штраби на усю висоту поверху.

Можливе застосування трьохзахватної схеми цегляної кладки. Тоді на першій захватці ведуть кладку, на другий — заготівлю цегли, на третій — установлюють підмости. Трьохзахватна схема застосовується, коли установка риштовання і заготівля цегли вимагають великих трудових витрат.

На беззахватній (кільцевій) схемі кладку веде ланка з 6 чоловік: зовнішню версту — кваліфікований муляр і підручний, слідом дві пари — внутрішню версту і забутку. Такий спосіб зручний при зведенні будинків з невеликою кількістю поперечних стін, наприклад, складів. У житлових будинках у місцях перетинання стін приходиться залишати численні штраби у виді випусків цеглин зі стіни для сполучення наступної кладки внутрішніх стін з раніше викладеної, що знижує ефективність застосування такої схеми.

Правильна організація кам'яної кладки повинна забезпечувати гарну якість і безпеку робіт, високу продуктивність праці в мулярів і інших робітників, максимальне використання баштових та інших кранів за часом і вантажопідйомністю, дострокову здачу будинку в експлуатацію.

Цегляна кладка стін при зведенні будинку є ведучим процесом, вона впливає на темпи виконання інших процесів, і її організації приділяється велика увага.

При складанні технологічної карти виробництва цегляної кладки поверху визначають трудомісткість кладки Q, тривалість робіт Т і кількість робітників у бригаді N. Трудомісткість кладки визначається множенням обсягу робіт V на норму часу Н_тим. Для кладки, неоднорідної по складності, трудомісткість визначається сумою трудових витрат кладки різного виду.

Тривалість кладки поверху при відомому складі бригади мулярів визначається з урахуванням коефіцієнта перевиконання норм к_п по формулі

Т = Q / N k_п

По цій формулі можна також визначити кількість робітників у бригаді при заданій тривалості кладки.

Потім визначається змінна продуктивність крана і встановлюється необхідна кількість кранів.

Трьох- і чотирьохсекційні цегляні будинки звичайно зводять за допомогою одного крана. На будівництві будинків з великою кількістю секцій можуть працювати два крани. Вантажопідйомність і висота підйому гака крана повинні забезпечити підйом будь-якого збірного залізобетонного елемента, піддона з цеглою або бадді (бункера) з розчином у будь-яке місце споруджуваного будинку.

При трьохзмінній роботі баштового крана в першу і другу зміни ведуть цегляну кладку, у третю - підготовляють фронт робіт для першої зміни і монтують збірні залізобетонні конструкції і панельні перегородки.

Організація цегляної кладки значно спрощується, якщо сполучають професії (наприклад, муляра і монтажника), а також при зведенні будинку комплексною бригадою, що складається з мулярів, монтажників і транспортного робітників.

Існують кілька способів доставки цегли з цегельних заводів на робочі місця мулярів. Найбільш раціонально транспортувати цеглу на піддонах. Для стійкості при транспортуванні цегла укладається на піддон «ялинкою». Навантаження на заводі і розвантаження на об'єкті таких пакетів здійснюються за допомогою інвентарного футляра — контейнера. Оснащення для навантаження і доставки цегли на піддонах пакетним способом уніфіковані ЦНІІМТП. У комплект входять: піддон розміром 520х1030 мм, навантажувальне захоплення грейферного типу для роботи на заводі і трьохстіночний футляр на один чи два пакети в залежності від вантажопідйомності крана і міцності риштовання.

Розчини для цегельної кладки транспортують до об'єкта в основному автосамоскидами, на об'єкт - будівельними кранами. Розчин перевантажують у зоні дії баштового крана з автосамоскидів у металеві розчинні ящики, поставлені поруч на невелику бетонну чи асфальтову прийомну площадку. Потім завантажені ящики за допомогою Н-подібної траверси краном подають на робоче місце. Для кращого використання крана ящики піднімають гірляндою по 3—4 шухляди (один під іншим).

Крім цього, розчин може подаватися в роздавальних бункерах (баддях) і вивантажуватися в розчинні ящики на робочих місцях або транспортуватися по трубах за допомогою розчинонасосів або установок М. С. Марчукова.
