Дифференциальное уравнение линии балки (изогнутой оси)


Доверь свою работу кандидату наук!
1500+ квалифицированных специалистов готовы вам помочь



В инженерной практике помимо расчета прочности проводятся расчеты на жесткость.

Деформация характеризуется прогибом и углом поворота сечения





Искаженная картинка деформации при плоском изгибе



θ – Угол поворота сечения

y = OO’ – прогиб



ymax = AA’

θmax = φ

При изгибе ось балки не меняет своей длины, все расчеты ведутся в область упругой деформации, сечение остается плоским



Прогибом называется линейное перемещение центра тяжести сечения по направлению перпендикулярному к оси балки.



Угол поворота сечения – это угловое перемещение, на котором поворачивается сечение по отношению к своему начальному положению.







l – Длина пролета (расстояние между двумя соседними балками)

y = f(z)

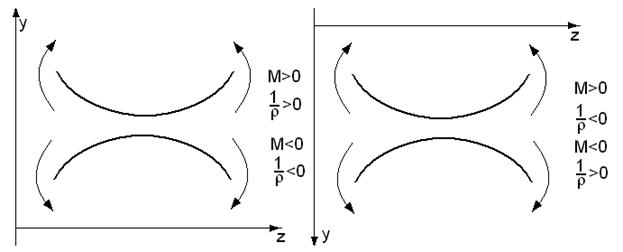

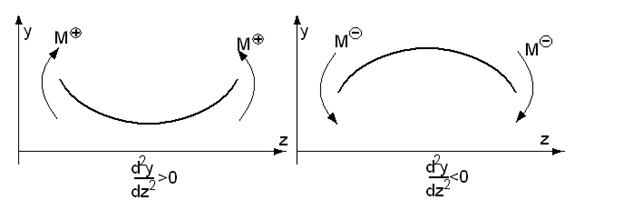

Условимся OY всегда направлять вверх, а знак момента ставить правилу сжатого волокна





Изогнутая ось балки, получаемая в результате плоского изгиба, описываемая уравнением четвертого порядка.

Полные дифференциальные зависимости при изгибе.
