Стабилитроны

Стабилитроны (их называют еще опорными диодами) представ­ляют собой полупроводниковый диод с p-n-переходом, в котором специальным подбором исходных материалов добиваются высокого постоянства падения напряжения независимо от значений протека­ющего через него обратного тока. На рис. 17 приведена вольт-ам­перная характеристика кремниевого стабилитрона типа 2С162А, предназначенного для формирования опорного напряжения (6,2±0,3) В. Прямая ветвь вольт-ампер ной характеристики имеет та­кой же вид, как и у обычных выпрямительных кремниевых диодов, а обратная ветвь отличается наличием резкого излома в точке с на­пряжением U СТ. Это напряжение называется номинальным напряжением стабилизации. Оно остается практически постоянным на рабо­чем участке вольт-амперной характеристики при изменении обрат­ного тока от I MIN до I MAX. Для стабилитрона типа 2С162А эти токи соответственно равны 3 и 22 мА.

Промышленностью выпускается широкий ассортимент стабилит­ронов с номинальным напряжением стабилизации от 3,3 до 180 В (с шагом примерно 10 %), различающихся величиной допуска ∆ U СТ на разброс U СТ, температурной нестабильностью этого параметра aСТ, допустимой мощностью P MAX, рассеиваемой в стабилитроне, динамическим сопротивлением R ДИН (т.е. наклоном рабочего участка вольт-амперной характеристики), конструктивным испол­нением, диапазоном рабочих температур ∆ T. Эти и некоторые до­полнительные параметры стабилитронов приводятся в справочных данных.

Конструктивное оформление стабилитронов мало отличается от оформления выпрямительных диодов. Стабилитроны малой мощно­сти от 20 до 300 мВт выпускаются в круглых пластмассовых или ме­таллических корпусах диаметром 5–10 мм и длиной около 12–25 мм. Выпускаются стабилитроны и в бескорпусном оформлении в виде пластмассовых таблеток с поперечными размерами не более 2 мм (например, стабилитрон типа КС164М). Стабилитроны средней мощности свыше 300 мВт и до 5 Вт оформлены в металлических или пластмассовых корпусах с гибкими или жесткими выводами. В по­следнем случае анодный вывод стабилитрона имеет резьбу, что поз­воляет осуществлять его надежный монтаж на охлаждающем радиа­торе. Все стабилитроны большой мощности, равной 8 Вт, имеют жесткие выводы для установки на радиаторе.

Основные технические характеристики некоторых типов стаби­литронов приведены в табл. 4.

Таблица 4

Тип ста­билитрона U СТ, В D U CТ, % (В) P MAX, мВт I СТ, мА R ДИН, Ом I MIN, мА I MAX, мА aCТ*10-2, %1 0С
КС133А 3,3 ±10           –11
2С147Т-1 4,7 (±0,2)         10,6 – 8
2С162А 6,2 ±5           ±0,5
Д808 7–8,5
КС191Ф 9,1 ±5,           ±0,05
КС222Ж   (±2,2)       0,5 5,7
КС515Г   ±5           0,5
Д816Д   ±15
КС650А   ±15       2,5
Д815В 8,2 ±15     1,5     ±9




Примечаиие: Для всех типов стабилитронов ∆ T от –60 до +125°С.



Для получения стабильного напряжения на зажимах некоторого сопротивления нагрузки R Hстабилитрон включают так, как пока­зано на рис. 18. Резистор R1 служит для ограничения тока, протека­ющего через стабилитрон VD1. При увеличении входного напряже­ния от своего минимального значения до максимального ток в ста­билитроне I СТ также увеличивается, однако за счет действия рези­стора R1 удерживается в допустимых пределах от I MIN до I MAX. При этом на стабилитроне устанавливается номинальное напряжение стабилизации U CT, которое почти не возрастает. В нагрузке R Н протекает ток I Н = U СТ /R Hтакже практически неизменной величи­ны. Порядок пользования справочными данными покажем на приме­ре расчета простейшего стабилизатора напряжения, приведенного на рис. 18.

Пример. Пусть электронное локомотивное устройство требуется обеспечить стабильным напряжением питания, номинальная величина кото­рого равна U СТ = (15 ± 1) В. Ток, потребляемый устройством, I Н = 15мА. При этом напряжение первичного источника U П, которым является локомо­тивная батарея, равно (70 ± 20) В, т. е. изменяется от U П. MIN – 50В до U П. MAX – 90 В.

Расчет стабилизатора проводят в следующей последовательности. Вначале определяют максимально необходимый обратный ток стабилитрона:

(1)

Затем проверяют, удовлетворяет ли полученное значение этого тока не­равенству

I Д < I MAX, (2)

после чего находят величину ограничительного сопротивления R1:

R1 = (U П. MAXU П. MIN)/(I ДI MIN). (3)

Выбираем стабилитрон типа КС515Г со следующими параметрами, при­веденными в табл. 4:

U СТ= 15 ± 0,05·15= (15 ± 0,75) В; R ДИН» 25 Ом;

a СТ = 0,005 %/°С; I MIN = ЗмА; I MAX = 31 мА.

Пользуясь выражением (1), находим величину I Д:

Убеждаемся, что условие (2) удовлетворяется, так как 24 < 31. В соответствии с выражением (3) находим R1:

R1 = (90 — 50)/[(24—3) 10-3] =1,95-103» 2 кОм.

Нетрудно подсчитать, что при этом сопротивлении резистора и минимальном напряжении питания ток, протекающий через стабилитрон, равен 3 мА. Тогда при изменении напряжения питания с 50 до 90. В изменение напряже­ния на электронном устройстве по отношению к номинальному

Термостабильность выходного напряжения определим при условии, что окружающая температура может изменяться от –10 до +50°С. Отсюда не­стабильность ∆ U СТ.Т напряжения на нагрузке, обусловленная изменением температуры на величину ∆ T = 50–(–10) = 60°С (по отношению к номинальной температуре, равной 20°С),

Таким образом, суммарная нестабильность выходного напряжения рассматриваемого стабилизатора

U СТ = ∆ U СТ.ПИТ + ∆ U СТ.Т = ±0,28В.

Отсюда следует, что относительная нестабильность выходного напряжения не превышает

Отметим, что относительная нестабильность исходного напряжения питания значительно выше:

Таким образом, рассмотренный стабилизатор напряжения при указанном изменении внешней температуры более чем в 14 раз повышает стабильность напряжения на нагрузке по сравнению со стабильностью исходного напряжения питания.

Варикапы

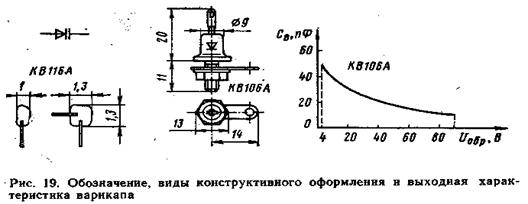

Полупроводниковый диод с p-n-переходом, емкость которого изменяется под действием приложенного обратного напряжения, называется варикапом. Свое название варикап получил от сокращения двух английских слов vari (able) cap (acity) переменная емкость. Варикапы (рис. 19) оформлены так же, как и обычные выпрямитель­ные диоды. Отличие в свойствах заключается в том, что применяя специальную технологию, добиваются существенной зависимости ем­кости p-n-перехода варикапа от величины обратного напряжения при достаточно большом начальном значении этой емкости.

В отличие от воздушных или керамических конденсаторов пере­менной емкости, имеющих сложную конструкцию и подвижные эле­менты, подверженные износу, варикапы представляют собой твер­дое кристаллическое тело, в котором управление емкостью осуществ­ляется не взаимным перемещением отдельных элементов или частей, а приложенным напряжением. Это делает срок службы варикапов практически неограниченным и обеспечивает возможность их ис­пользования в различных устройствах автоматической подстройки частоты, следящих устройствах, и в схемах автоматики без примене­ния электрического привода.

Варикапы характеризуются следующими основными параметра­ми: общая емкость С В — емкость, измеренная между выводами ва­рикапа при заданном обратном напряжении; коэффициент перекры­тия по емкости К С — величина, показывающая, во сколько раз мо­жет быть изменена емкость варикапа в диапазоне рабочих значений обратного напряжения; максимально допустимое обратное напряжение ∆ U ОБР. MAX; максимально допустимая рассеиваемая мощность P В.MAX.

В табл. 5 приводятся значения этих параметров для некоторых типов варикапов.

Значение общей емкости С В в зависимости от типа варикапа за­ключено в пределах от 2 до 600 пФ при коэффициенте перекрытия от 2,5 до 18 и максимально допустимой рассеиваемой мощности вплоть до 7 Вт.

Таблица 5

Тип варикапа С в, пФ U обр, B К с р в. max, мВт Uобр.тах, B T, °C
КВ109Б 2–2,3   4,5–6,5     –40÷ +85
КВ110А 12–18   2,5     –60÷ +125
КВ106А 20–50         –55÷-+100
КВ107В 30–65 2–9 1,5   5,5–16 –40÷ +70
КВ114А 54–82   4,5     –60÷+125
КВ104Е 95–143   2,5     –40÷ +85
КВ116 170–250         –60÷ +85
КВ105А 400–600   3,8     –60÷ +100
