Модель описания архитектуры предприятия Gartner






В 2002 году Gartner сформулировала новую концепцию архитектуры предприятия,

Модель Gartner включает четырех связанных, взаимозависимых и усложняющихся уровней:

· Среда бизнес-взаимодействия;

· Бизнес-процессы и стили бизнес-процессов;

· Шаблоны;

· Технологические строительные блоки (кирпичики).









Рис. 2. Уровни модели архитектуры Gartner



При этом уровни ИТ-архитектуры соответствуют различным уровням выполнения операций реального бизнеса так, как показано на рис. 3.

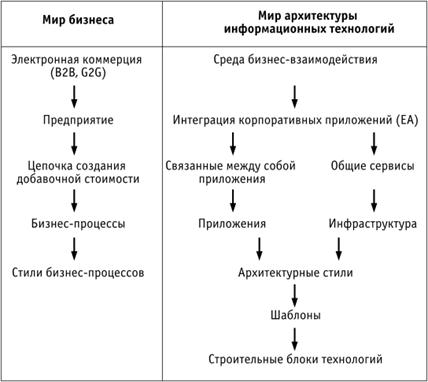

Рис. 3. Архитектура ИТ в бизнес-контексте



В этой схеме верхние два уровня ориентированы на совместное обсуждение с бизнес-руководителями и ИТ-специалистами и в какой-то степени соответствуют тому, что мы называли бизнес-архитектурой, а нижние два уровня входят во внутреннюю компетенцию ИТ-службы:

· верхний уровень Среды бизнес-взаимодействия описывает новую модель "виртуального" бизнеса, а также все, что связано с кооперацией предприятий и бизнесом B2B. Этот уровень соответствует понятию "отраслевой нервной системы" взаимодействующих предприятий. Он получил развитие в связи с распространением Интернет как среды взаимодействия, и связан с понятиями доступа, межорганизационного взаимодействия;

· второй уровень Стили бизнес-процессов описывает, как организация выполняет свои ключевые функции, т.е. включает в себя бизнес-процессы предприятия, такие как обработка заказа, мониторинг производственных процессов, анализ использования критически важных ресурсов, совместная работа с информацией;

· следующий уровень Шаблоны описывает модели и алгоритмы, которые могут широко использоваться для решения различных задач на предприятии. Отметим, что шаблоны охватывают не только область программного обеспечения, но и соответствующие сетевые и вычислительные ресурсы, как мы рассматривали ранее в лекции 7. Примерами шаблонов является трехуровневая архитектура прикладных систем (интерфейс-логика-данные), использование "толстого" клиента в архитектуре клиент/сервер, хранилища данных. Что касается приложений, то упор сделан на использовании шаблонов сервис-ориентированной архитектуры, т.е. реализации приложений в виде модульного набора различных типов сервисов. Это, в том числе, позволяет в перспективе интегрировать приложения как web-сервисы.

· нижний уровень Строительные блоки (Bricks) соответствует технологической архитектуре и включает в себя операционные системы, серверы, базы данных, сами данные и пр.

Этот подход является адекватным с точки зрения того, что он раскрывает руководству механизм влияния решений в области ведения бизнеса на решения в области использования ИТ на предприятии. Как предлагают первые верхние два уровня модели, архитектура становится особенно важной по мере того, как модели ведения бизнеса развиваются в сторону все "более виртуальных" структур ("расширенных организаций"), успех которых будет в существенной степени зависеть от рациональной реализации архитектуры.

Полная модель представляет собой "трехмерную" комбинацию бизнес-архитектуры, технической и информационной архитектур. При этом описанные выше слои среды бизнес-взаимодействия, стилей бизнес-процессов, шаблонов и строительных блоков пересекаются со слоями Информационной архитектуры (Домен данных, Домен приложений, Домен интеграции, Домен доступа) и Технической архитектуры (Домен инфраструктуры, Домен системного управления и Домен безопасности. По большому счету, "все пересекается со всем". Например, при построении прикладных систем могут использоваться шаблоны проектирования и строительные технологические блоки. При этом для управления прикладной системы используются технологии системного управления и также должны быть учтены вопросы безопасности.

Данный подход Gartner представляет собой пример реализации методологии достаточно высокого уровня. Он задает только общую рамочную модель описания и фактически не определяет ни форматов, ни какого-либо специализированного языка для описания. Что касается разработки архитектуры, то в данном подходе сформулированы важные и полезные рекомендации в виде последовательности шагов и задач участников, которые, однако, не детализированы до уровня моделей процесса разработки архитектуры.
