Класифікація патронів
Учбове питання №1: Призначення, будова та дія 5,45 мм, 7,62 мм, 9 мм, 12,7 мм, 14,5 мм патронів Заключна частина - до 5 хв. 1. Відповісти на питання студентів. 2. Підвести підсумок заняття. 3. Дати завдання на самопідготовку.
Методичну розробку доопрацював Підполковник Павелко
Тема № 15: " Патрони стрілецької зброї та ручні грнати "
Учбова й виховна мета: 1. Довести призначення, будову та дію 5,45 мм, 7,62 мм, 9 мм, 12,7 мм, 14,5 мм патронів. і дію механічного домкрату. 2. Довести призначення, будову та дію ручних гранат Ф-1, РГД-5, РКГ-3Е.
Час: 2 години Місце: клас Д-30 Метод: групове зі взводом
Учбовіпитання: 1. Призначення, будова та дія 5,45 мм, 7,62 мм, 9 мм, 12,7 мм, 14,5 мм патронів.Призначення, будова і дія механічного домкрату 2. Призначення, будова та дія ручних гранат Ф-1, РГД-5, РКГ-3Е.
Матеріальнезабезпечення: 1. - УчбовПлакати: 5,45 мм, 7,62 мм, 9 мм, 12,7 мм, 14,5 мм патрони; 2. Учбові патрони; 3. Учбові Ф-1, РГД-5, РКГ-3Е; 4. Діафільм №23;а 122 мм гаубиця Д-30.
- Макет: механізм підйому коліс Д-30
План проведення заняття: Вступна частина - до 5 хв. Основна частина - до 110 хв. Заключна частина - до 5 хв. Література Будова і конструкція орудій та боєприпасів наземної артилерії. Підручник. Воєнвидат. Москва, 1976 р.
До боєприпасів стрілецької зброї відносять патрони калібром до 20 мм, метальні елементи яких не мають головних пасків. По призначенню патрони стрілецької зброї підрозділяються на бойові і допоміжні. Бойові патрони призначаються для поразки живої сили і матеріальної частини противника, а також для рішення інших спеціальних задач у бойових умовах. Допоміжні патрони призначаються для навчання військ. До них відносяться холості, навчальні, спортивно-тренувальні, зразкові патрони і патрони високого тиску. По тактичному призначенню бойові патрони поділяються на патрони зі звичайними кулями і патрони зі спеціальними кулями.

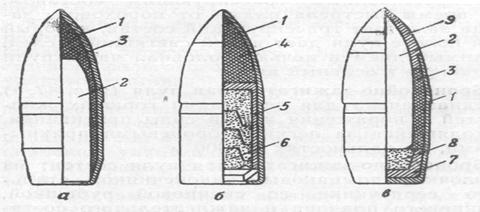

Рис. 1 Кулі а — звичайна зі стальним сердечником; б — трасуюча; в — бронебійно-запалювальна; 1 — оболонка; 2 — стальний сердечник; 3 — свинцьова сорочка; 4 — сердечник (свинцьовий); 5 — стаканчик; 6 — трасуючий состав; 7 — піддон (свинцьовий); 8 — запалювальний состав; 9 — наконечник.
Патрони зі звичайними кулями призначаються для поразки відкритої і живої сили противника, що знаходиться за легкими укриттями, і неброньованої техніки; патрони зі спеціальними кулями для виведення з ладу бойової техніки і жива сила противника, для запалювання відкрито розташованих і пальних матеріалів, що знаходяться за легким броньовим захистом, для цілевказівки, коригування вогню і сигналізації. Будова патронів Бойовий патрон складається з кулі, гільзи, порохового заряду і капсюля-запалювача. 1. Куля. 2. Гiльза. 3. Пороховий заряд. 4. Капсюль. 5. Дульце. 6. Проточка. 7. Наковальня. 8. Затравочний отвiр. 9. Ударний склад Рис. 2 Бойвий патрон Кулі по зовнішньому обрисі мають головну або оживальну частину, середню частину, що веде, і хвостову частину, що має вид усіченого конуса. Ряд куль (пістолетні, револьверні й ін.) не мають хвостової частини і складаються тільки з головної і ведучої частин. Форму головної частини кулі і висоту її підбирають із таким розрахунком, щоб одержати найменше значення сили опору повітря і забезпечити достатню усталеність кулі при польоті. Звичайно головна частина кулі має оживальну форму. Звичайні і спеціальні кулі, крім трасуючих і пістолетних, на головній частині мають кільцевий жолобок (накатку). У накатку завальцьовують (обжимають) дульце гільзи, чим забезпечується надійне з'єднання кулі з гільзою. Звичайні кулі складаються з біметалічної оболонки, сталевого або свинцьового сердечника і свинцевої сорочки в кулях із сталевим сердечником. Оболонка служить для надання кулі необхідної форми, монтажу сорочки і сердечника, і забезпечення надійного ведення кулі по нарізах ствола зброї. Вона виготовляється з холоднокатаної маловуглецевої сталі, плакованої по обидва боки тонким прошарком томпака. Сорочка виготовляється зі свинцю або сплавів свинцю із сурьмою і забезпечує щільність монтажу сердечника в оболонці і правильність розміщення центру маси кулі, а також сприяє зменшенню зносу каналу ствола зброї. Сердечник може бути свинцево-сурм'янистий або сталевий. Сталевий сердечник заміняє частину дефіцитного свинцю, підвищуючи при цьому пробивну спроможність кулі. Звичайні кулі, що мають скорочене позначення Л, Д, ЛПС, застосовуються в 7,62-мм гвинтівкових патронах; ПС — в 7,62-мм патронах зр. 1943 р.; Р — в револьверних; П и ПСТ — в 7,62-мм і 9-мм пістолетних патронах. На відміну від інших вершина кулі Д (далекобійн а) фарбується в жовтий колір, а кулі ЛПС (із сталевим сердечником) - у сріблистий колір.
