Будова гранати





Кумулятивна граната РКГ-3

Ручна кумулятивна граната РКГ-3 - протитанкова граната спрямованої дії, призначена для боротьби з танками, самохідно-артилерійськими установками, бронетранспортерами і бронеавтомобілями противника, а також для руйнації довгострокових і польових оборонних споруджень.





1 - корпус;

2 - РЗ;

3 - запал;

4 - рукоятка.



Рис. 7 Кумулятивна граната РКГ-3



Метання гранати провадиться з різноманітних положень і тільки через укриття. Середня дальність кидка гранати 15-20 м. Вага спорядженої гранати 1070 гр.

При влучені миттєво вибухає, що утворилися при вибуху гази завдяки кумулятивній лійці збираються у вузький пучок, що спроможний пробити броню сучасного танка і знищити усередині його екіпаж і устаткування. Найбільше ефективна дія граната робить при ударі об ціль дном. Напрямок польоту гранати дном уперед забезпечується стабілізатором. Порівняно невеличка вага гранат дозволяє натренованому солдату метати їх на дальності: осколкові гранати - на 40-50м; протитанкову гранату на 15-20м.

Ручна протитанкова кумулятивна граната РКГ-3 складається з корпуса ручки, розривного заряду і запалу.

1 - оболонка;

2 - кумулятивна воронка;

3 - дно; 4 - кришка;

5 - трубка; 6 - різьблення;

7 - основний заряд; 8 - додатковий заряд;

9 - картонна прокладка;

10 - кумулятивна виїмка.



Рис. 8 Протитанкова кумулятивна граната РКГ-3



Корпус гранати циліндричний, служить для розміщення розривного заряду і запалу. Корпус має: знизу - дно; усередині - кумулятивну лійку; поверх - нагвинтну кришку з трубкою для запалу. Верхня частина кришки закінчується різьбленням для нагвинчування ручки.

Зовні на корпусі гранати знаходяться: маркірування і правила метання.

Ручка служить для зручності метання гранати і приведення в дію ударного механізму. Вона складається з корпуса, рухливої муфти з пружиною, відкидної планки, відкидного ковпака з планкою і захисної чеки з каблучкою.

У ручці поміщаються ударний механізм, стабілізатор і захисний пристрій.



Корпус ручки герметизирован; попереду він закритий пергаментним кружком, а позаду між рухливою муфтою і ковпаком є фетрові прокладки.

Рухлива муфта має нарізку для нагвинчується на кришку корпуса гранати. На її бічній поверхні є вушко з отворами для захисної чеки і два пази. За допомогою вушка і чеки рухлива муфта з'єднується з відкидною планкою. У одному пазу рухливої муфти поміщається пружинний кінець відкидної планки, а в другому - кінець планки відкидного ковпака з кулькою.




Ударний механізм призначений для запалення капсуля-детонатора запалу. Він складається з корпуса, трубки з фланцем, корпуса ударника, ударника, бойової і контрзапобіжної пружини, захисних кульок і інерційного грузика.

Рис. 9 Ручка

а-загальний вид; б-у розтині; 1-корпус; 2-рухлива муфта; 3-відкидна планка;

4 і 5- пружинний і відігнутий кінці відкидної планки; 6-манжета; 7-відкидний ковпак із планкою; 8-пружина ковпака; 9-захисна чека; 10-кільце; 11-корпус ударного механізму; 12-трубка з фланцем; 13-корпус ударника; 14-ударник; 15-бойова пружина; 16-контрзапобіжна пружина; 17-велика кулька; 18-мала кулька ; 19-стабілізатор;

30-дротова ручка; 21-втулка; 22-кільце; 23-пружина стабілізатора; 14-кулька;

25-пружина рухливої муфти; 26-стрижень; 27-пружина стрижня; 28-ковпачок;

29-центральна трубка; 30-рухлива трубка; 31-нипель; 32-кулька; 33-інерційний грузик; 34 - прокладка.

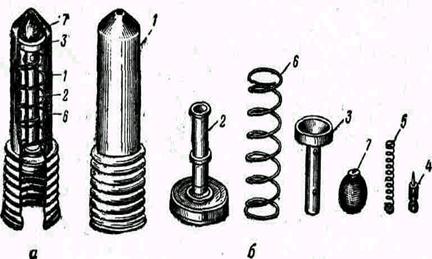

а - у розтині;

б - у розібраному виді;

1 - корпус;

2 - трубка з фланцем;

3 - корпус ударника;

4 - ударник;

5 - бойова пружина;

6 - контрзапобіжна пружина;

7 - інерційний грузик.



Рис. 10 Ударний механізм



Корпус ударника поміщається в трубці з фланцем і має чотири отвори для захисних кульок. Усередині корпуса розташовані ударник і бойова пружина. Дві великі захисних кульки утримують корпус ударника в трубці, а два малих - ударники в корпусі ударника.

Контрзапобіжна пружина не дозволяє під час польоту гранати переміщатися інерційному грузику.

Стабілізатор служить для надання гранаті спрямованого польоту дном корпуса вперед. Він складається з матер'яного конуса, чотирьох дротових ручок, втулки, каблучки і пружини.

Захисний устрій включає чотири запобіжники, що забезпечують безпеку при обертанні з гранатою і її польотом.

Перший запобіжник - захисна чека з'єднує рухливу муфту з відкидною планкою і забезпечує безпеку при обертанні з гранатою. Він виключається перед метанням гранати.

Другий запобіжник забезпечує безпека гранати при випадковому падінні, якщо захисна чека висмикнута. Він складається з планки відкидного ковпака з кулькою, рухливої муфти і її пружини. Запобіжник виключається в момент кидка гранати.

Третій запобіжник забезпечує безпека гранати після кидка (другий запобіжник спрацював) при випадковому ударі об перешкоду, розташована ближче 1 м від що метає. Він складається зі стрижня з ковпачком і пружиною, рухливої і центральної трубок, ніпеля і двох кульок. Запобіжник виключається стабілізатором після його розкриття при польоті гранати.

Четвертий запобіжник - контрзапобіжна пружина забезпечує безпеку гранати в польоті, утримуючи інерційний грузик від переміщення вперед.

1 - матер'яний конус; 2 - дротова ручка;

3 - втулка; 4 - пружина; 5 - кільце.

Рис. 11 Стабілізатор



Розривний заряд призначений для пробиття броні (бетону) і руйнації тривких перепон. Для утворення при вибуху вузької струменя газів високої щільності (декілька тисяч атмосфер) і напрямки її на броню заряд у передній частини має воронкоподібну кумулятивну виїмку. Крім того, між дном корпуса і кумулятивної лійки є вільний простір (без вибухової речовини), що забезпечує найбільший ефект бронепробиваємості гранати. Розривної заряд складається з основного і додаткового зарядів, між якими приміщена картонна прокладка.

Запал миттєвої дії призначений для вибуху розривного заряду гранати. Він складається з гільзи і втулки. В чопі приміщений капсуль-детонатор, а в гільзі - додатковий детонатор. Робота частин і механізмів гранати





1-гільза;

2- втулка;

3 - капсуль-детонатор;

4 - додатковий детонатор.





Рис. 12 Запал (у розтині)



Перед метанням гранати. Дістати гранату з торби, згвинтити ручку, вставити в трубку корпуса запал і нагвинтити до відмови ручку. Ударник утримується малими кульками в корпусі ударника, стискаючи бойову пружину. Корпус ударника від просування вперед утримується великими кульками в трубці з фланцем. Відкидна планка захисною чекою сполучена з рухливою муфтою ручки і відігнутим кінцем - с відкидним ковпаком, її пружинній кінець знаходиться в пазу рухливої муфти. Кінці захисної чеки розведені і міцно утримують її на ручці.

При метанні гранати. Граната для метання береться за ручку в руку, захисна чека висмикується, і граната кидається в ціль. При помаху для кидка корпус гранати разом із рухливою муфтою відходить від корпуса ручки, стискаючи пружину рухливої муфти й звільняючи кульку і пружинній кінець відкидної планки .

У момент відділення гранати від руки корпус ручки під дією пружини рухливої муфти просувається до корпуса гранати і займає старе (до метання) положення. Відкидний ковпак під дією своєї пружини відходить тому від ручки, повертає відкидну планку і, звільнившись від зчеплення з ній, відокремлюється від ручки.

Пружина стабілізатора виштовхує з ручки стабілізатор, що під дією дротових ручок і сили опору повітря розкривається і витягає рухливу трубку при цьому звільняються кульки третього запобіжника, що утримують стрижень. Стрижень під дією своєї пружини виходить з удару - піка (спрацював третій запобіжник) і звільняє великі кульки, а виходить, і корпус ударника. Просуванню вперед інерційного грузика і корпуса ударника перешкоджають Контрзапобіжна пружина і тертя. Малі кульки, знаходячись у стінках корпуса ударника й ударника, не дозволяють просунутися ударнику вперед.

При зустрічі з перепоною. У момент удару гранати дном корпуса або бічної частини об ціль (перепону) контрзапобіжна пружина під дією інерційного грузила стискується, а корпус ударника просуваються вперед доти, поки малі кульки не ввійдуть у канавку трубки з фланцем і не звільнять ударник. Ударник під дією бойової пружини різко просувається вперед, наколює капсуль-детонатор запалу, він запалюється і викликає миттєвий вибух гранати.

Призначення, будова і робота частин і механізмів більш пізніх зразків ручної кумулятивної гранати РКГ-ЗЕ і РКГ-ЗЕМ аналогічні гранаті РКГ-3.
