Вибір (розроблення) конструкції (в тому числі системи з’єднань окремих елементів).

Вишка баштового типу є правильною чотиригранною усіченою пірамідою гратчастої конструкції, виготовленою з сортового прокату або з бурильних труб (рис. 7.3). Окремі деталі її з'єднуються болтами (рис. 7.4). Для більшої стійкості вишка кріпиться відтяжками. На верхній основі піраміди встановлюються підкронблочні балки, до яких кріпиться кронблок. Монтаж і демонтаж кронблока проводиться за допомогою козлів, виготовлених з труб і прикріплених до верхньої рами вишки. У вишках баштового типу розмір верхньої основи зазвичай дорівнює 2x2 м. У вишках висотою 41 м розмір нижньої основи приймається рівним 8х8 м, а в вишках висотою 53 м, призначених для буріння глибоких свердловин, - дорівнює 10х10м.

Рисунок 7.3 – Бурові вишки баштового типу

а – ВМ-41-М, б – ВМВБ-41-200, в – ВМД - 200, г – В-200-41,

д – В1-300-53, е – ВБ – 53-320, ж – ВБА – 53-300, з – 3ВБ-58-300.



У передній (з боку містків) та задній гранях піраміди передбачені напіврозкоси - ворота, через які всередину вишки з містків затягуються бурильні й обсадні труби та ін. Висота їх отвору коливається від 8 до 12 м.

На висоті, яка визначається за довжиною свічки, монтується чотиристоронній балкон з квадратним прольотом посередині і з виступаючим всередину ліхтаря майданчиком (люлькою) шириною 70-80 см (рис. 7.4). Балкон і люлька огороджуються поручнями, підлога їх настеляється дошками. Балкон, обшитий дошками, висотою 2 м, виступає за габарит вишки на 1 м.

На 500 мм нижче підлоги майданчика встановлюються пальці, які є упорами для розміщуваних свічок. Пальці прикріплюються до підлоги майданчика верхового робітника і до пояса вишки хомутами. Для безпеки (на випадок злому пальця) через отвори в пальцях протягують канат діаметром не менше 16 мм, кінець якого кріплять до поясу вишки. Робітник, що знаходиться на майданчику, захоплює свічки спеціальним гачком на 800-1200 мм нижче муфти і заводить їх за палець. Таким же чином він їх виводить з-за пальця, кількість пальців зазвичай два (по обидва боки колиски), але при бурінні глибоких свердловин іноді навпроти люльки встановлюють ще один палець. Зовні бурової вишки споруджуються маршеві сходи, обладнані перилами, для підйому на підкронблочну площадку. Ухил маршів до горизонту не повинен перевищувати 50 °. Передбачені також перехідні сходові клітини. Вишка обшивається дерев'яними дошками до висоти 6-8 м. Останнім часом для цієї мети стали застосовувати спеціальну прогумовану тканину (бельтинг). Вишки установок, де використовується система автоматизації, спуско-підйомних операцій, виготовляються зі збільшеними нижньою і верхньою базами.

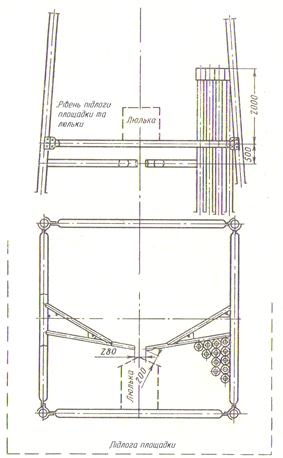

Рисунок 7.4 - Майданчик верхового робочого



Вуглецеві сталі звичайної якості (Ст3, Ст4 ...) - дешеві сталі, широко застосовуються для металоконструкцій (ферми, рами тощо) а також деталей (болти, гайки, тяги тощо)

Якісні вуглецеві сталі (сталь 45, 50, 20Г, 30Г) - використовують у більшості випадків в термообробленому стані (вали, осі, зубчасті колеса, важелі, траверси) - висока міцність, невисока вартість, невисока корозійна стійкість.

Леговані конструкційні сталі - використовують для особливо відповідальних деталей машин, які повинні мати високу міцність або проявляти особливі фізико-механічні властивості (корозійну стійкість, жароміцність та ін.)
