Методы сварки нержавеющих труб 12Х18Н10Т: пошаговое руководство

Нержавеющие трубы 12Х18Н10Т широко применяются в различных отраслях промышленности благодаря своей высокой коррозионной стойкости и отличным механическим свойствам. Однако качество сварных соединений этих труб напрямую влияет на надежность и долговечность всей конструкции. В данной статье мы рассмотрим основные методы сварки труб 12Х18Н10Т и предоставим пошаговые инструкции для каждого из них.

Особенности стали 12Х18Н10Т при сварке

Перед тем как приступить к описанию методов сварки, важно понимать особенности стали 12Х18Н10Т:

• Высокое содержание хрома (18%) и никеля (10%) обуславливает специфику сварочного процесса
• Титан (Т в маркировке) стабилизирует структуру стали и предотвращает межкристаллитную коррозию
• При нагреве свыше 450°C возможно образование карбидов хрома по границам зерен
• Теплопроводность примерно в 3 раза ниже, чем у углеродистых сталей
• Коэффициент теплового расширения на 50% выше, чем у обычных сталей

Метод 1: Аргонодуговая сварка (TIG/GTAW)

Аргонодуговая сварка является наиболее распространенным методом для соединения труб 12Х18Н10Т, особенно для ответственных конструкций.

Необходимое оборудование:

• Сварочный аппарат TIG с возможностью регулировки тока
• Горелка с вольфрамовым электродом
• Баллон с аргоном высокой чистоты (99,99%)
• Присадочная проволока из нержавеющей стали (например, Св-04Х19Н9)
• Редуктор и расходомер газа

Пошаговая инструкция:

1. Подготовка поверхности

   • Тщательно очистите концы труб 12Х18Н10Т от загрязнений, окалины и жировых пятен
   • Используйте специальные очистители для нержавейки, не содержащие хлор
   • Отшлифуйте кромки и создайте фаску под углом 30-45° для труб толщиной более 3 мм

2. Сборка и фиксация

   • Выровняйте трубы с зазором 1-2 мм между кромками
   • Используйте специальные центраторы для труб или выполните прихватки
   • Прихватки делайте на расстоянии 40-60 мм друг от друга по окружности

3. Настройка оборудования

   • Установите силу тока из расчета 30-40 А на 1 мм толщины стенки трубы
   • Настройте расход аргона 8-12 л/мин
   • Используйте вольфрамовый электрод с 2% лантана или церия диаметром 2-3 мм
   • Заточите электрод под углом 30° для постоянного тока прямой полярности

4. Процесс сварки

   • Начните с поджига дуги на расстоянии 2-3 мм от поверхности
   • Формируйте сварочную ванну равномерными круговыми движениями
   • Подавайте присадочную проволоку под углом 15-20° к поверхности трубы
   • Поддерживайте постоянную скорость сварки 2-3 мм/с
   • Для труб диаметром менее 50 мм рекомендуется сварка за один проход

5. Газовая защита

   • Обеспечьте защиту корня шва, продувая внутреннюю полость трубы аргоном
   • Продолжайте подачу защитного газа в течение 10-15 секунд после окончания сварки
   • Для особо ответственных соединений используйте защитные насадки для горелки

Метод 2: Ручная дуговая сварка покрытыми электродами (MMA/SMAW)

Хотя этот метод менее предпочтителен для труб 12Х18Н10Т, он может применяться при отсутствии оборудования для TIG-сварки или в полевых условиях.

Необходимое оборудование:

• Сварочный инвертор для MMA сварки
• Специальные электроды для нержавеющей стали (ОЗЛ-8, УОНИ-13/НЖ, ЦЛ-11)
• Молоток для удаления шлака и металлическая щетка

Пошаговая инструкция:

1. Подготовка поверхности

   • Очистите поверхность труб 12Х18Н10Т до металлического блеска
   • Обезжирьте кромки ацетоном или специальным растворителем
   • Подготовьте V-образную разделку кромок для труб толщиной более 3 мм

2. Выбор электродов

   • Длятруб 12Х18Н10Трекомендуются электроды ОЗЛ-8 или ЦЛ-11
   • Диаметр электрода выбирайте в зависимости от толщины стенки трубы:
     • 2,0 мм - для стенки 1,5-2,5 мм
     • 2,5 мм - для стенки 2,5-4,0 мм
     • 3,0 мм - для стенки 4,0-6,0 мм

3. Настройка сварочного тока

   • Установите ток на 10-15% ниже, чем для углеродистых сталей
   • Ориентировочные значения: 50-60 А для электрода 2,0 мм, 70-90 А для 2,5 мм

4. Техника сварки

   • Выполните прихватки через каждые 30-40 мм по окружности трубы
   • Поддерживайте короткую дугу (не более 2-3 мм)
   • Сварку ведите короткими участками по 30-40 мм, чередуя их по окружности
   • Используйте технику "елочка" или "полумесяц" для лучшего формирования шва
   • После каждого прохода тщательно удаляйте шлак

5. Предотвращение коррозии

   • После сварки обязательно проведите механическую очистку швов
   • Удалите цвета побежалости с помощью специальных паст для нержавейки
   • При необходимости выполните пассивацию сварных соединений

Метод 3: Орбитальная сварка

Данный метод является наиболее технологичным и обеспечивает высочайшее качество соединений труб 12Х18Н10Т.

Необходимое оборудование:

• Орбитальная сварочная система с программным управлением
• Сварочные головки закрытого или открытого типа
• Система подачи инертного газа с высокой точностью регулировки
• Охлаждающий блок

Пошаговая инструкция:

1. Подготовка труб

   • Выполните торцовку труб 12Х18Н10Т с высокой точностью
   • Обеспечьте идеальную чистоту поверхностей, используя специальные растворители
   • Зазор между трубами должен быть минимальным (0,1-0,3 мм)

2. Настройка оборудования

   • Установите сварочную головку на трубу
   • Выберите программу сварки в соответствии с диаметром и толщиной стенки
   • Настройте параметры: ток, напряжение, скорость вращения головки
   • Установите расход защитного газа 12-15 л/мин

3. Процесс сварки

   • Запустите продувку зоны сварки аргоном (время продувки 30-60 сек)
   • Активируйте программу сварки
   • Контролируйте процесс по показаниям приборов
   • После завершения цикла продолжайте подачу газа еще 20-30 секунд

4. Контроль качества

   • Проведите визуальный осмотр шва
   • При необходимости выполните радиографический контроль
   • Для ответственных соединений проведите гидравлические испытания

Метод 4: Плазменная сварка

Плазменная сварка обеспечивает высокую концентрацию энергии и отличное качество швов для труб 12Х18Н10Т.

Необходимое оборудование:

• Плазменный сварочный аппарат
• Плазмотрон
• Система подачи плазмообразующего и защитного газов
• Присадочная проволока для нержавеющей стали

Пошаговая инструкция:

1. Подготовка поверхности

   • Очистите поверхность труб 12Х18Н10Т до металлического блеска
   • Обеспечьте точную подгонку кромок с минимальным зазором

2. Настройка оборудования

   • Установите силу тока 80-120 А в зависимости от толщины стенки
   • Настройте расход плазмообразующего газа (аргон) 0,8-1,2 л/мин
   • Установите расход защитного газа 8-12 л/мин

3. Процесс сварки

   • Поджигайте дугу на расстоянии 3-4 мм от поверхности
   • Поддерживайте стабильную скорость сварки 3-4 мм/с
   • При необходимости добавляйте присадочную проволоку

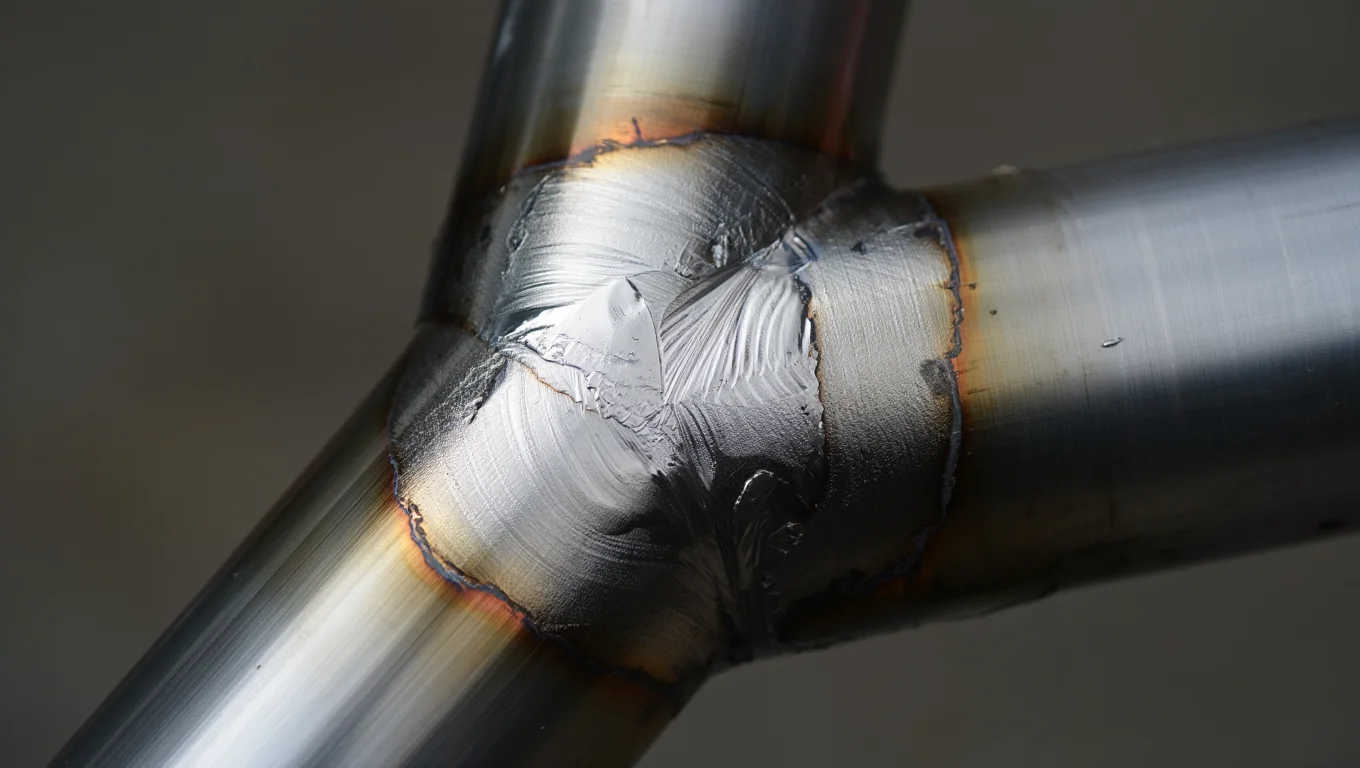

Послесварочная обработка труб 12Х18Н10Т

Независимо от выбранного метода сварки, для обеспечения коррозионной стойкости труб 12Х18Н10Т необходимо выполнить:

1. Механическую очистку

   • Удалите шлак и брызги металла
   • Зачистите поверхность шва абразивными материалами, не содержащими железа

2. Химическую обработку

   • Удалите цвета побежалости с помощью травильных паст
   • Проведите пассивацию сварных соединений раствором азотной кислоты (10-15%)

3. Термическую обработку(при необходимости)

   • Для особо ответственных соединений выполните термообработку при 850-900°C
   • Быстро охладите после термообработки для предотвращения выделения карбидов

Типичные дефекты при сварке труб 12Х18Н10Т и их предотвращение

1. Межкристаллитная коррозия

   • Причина: выделение карбидов хрома по границам зерен
   • Предотвращение: использование правильных присадочных материалов, контроль погонной энергии

2. Горячие трещины

   • Причина: высокие напряжения при кристаллизации металла шва
   • Предотвращение: правильный выбор режимов сварки, использование присадки с повышенным содержанием марганца

3. Поры в сварном шве

   • Причина: загрязнение поверхности, недостаточная газовая защита
   • Предотвращение: тщательная очистка, контроль подачи защитного газа

Заключение

Сварка нержавеющихтруб 12Х18Н10Т требует особого внимания к технологическому процессу и соблюдения всех рекомендаций. Наиболее предпочтительным методом является аргонодуговая сварка, обеспечивающая высокое качество соединений. Для ответственных конструкций рекомендуется применять орбитальную сварку, гарантирующую стабильные результаты.

При правильном подходе к сварке труб 12Х18Н10Т можно получить соединения, полностью сохраняющие коррозионную стойкость и механические свойства основного металла, что обеспечит долговечность и надежность всей конструкции.

Дата добавления: 2025-05-19
