Синхротронное излучение (СИ)

Ткани, находящиеся за границей максимального пробега электрона, не облучаются электронами совсем, получая лишь малую, дозу за счет тормозного излучения, возникающего в самой ткани, а также в окружающих материалах.

Электроны

Тормозное излучение

Использование ускорителей в медицине

Распределении поглощенной дозы (в % от максимальной) по глубине (см) водного фантома 10*10 см² в зависимости от энергии фотонов (МэВ) в сравнении с излучением ⁶⁰Co

Поглощённая доза создаётся электронами и равновесие между плотностью потока фотонов и концентрацией электронов достигается лишь на некоторой глубине от границы тела с воздушной средой. D_max(30 МэВ ) = 5 см, D_max(⁶⁰Со) — всего лишь 6 мм. . Изодозы для тормозного высокоэнергетического излучения в наилучшей степени приближаются к прямоугольной форме, в стороны от пучка наблюдается резкий градиент поля

Характеристики ЛУЭР-20М, предназначенного для медицинских целей: dD_погл/dt излучения на расстоянии 1 м от - 5 Гр/мин. Размер поля регулируются в пределах от 2*2 см² до 40*40 см² с неравномерностью £ 10.^×Радиационная головка может вращаться вокруг выбранной точки по радиусу, изменяющемуся в диапазоне 36 – 360 см.

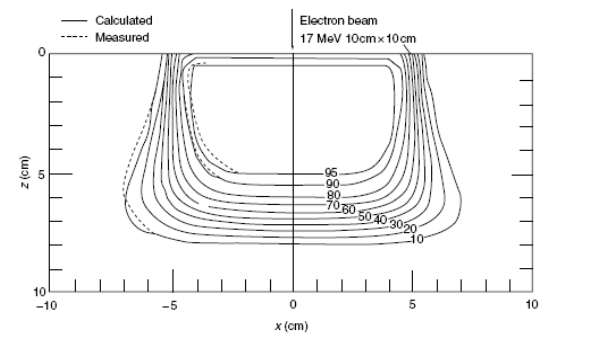

Глубинное распределение относительной поглощенной дозы (%) от электронов с энергией 17 МэВ в водном фантоме

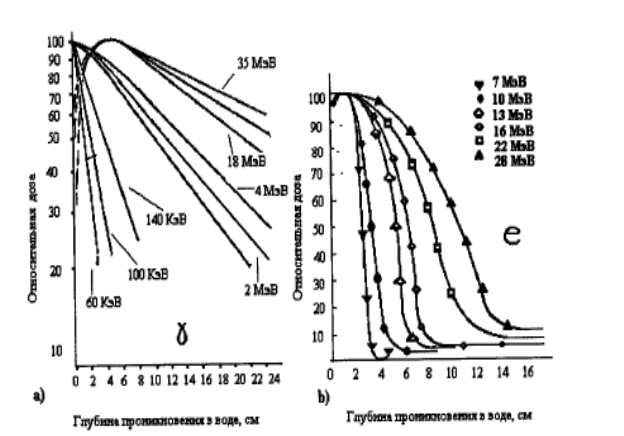

Распределения поглощённых доз:. а) гамма-кванты, б) электроны .
