Выбор толщины кристалла является компромиссом между эффективностью и собственным пространственным разрешением

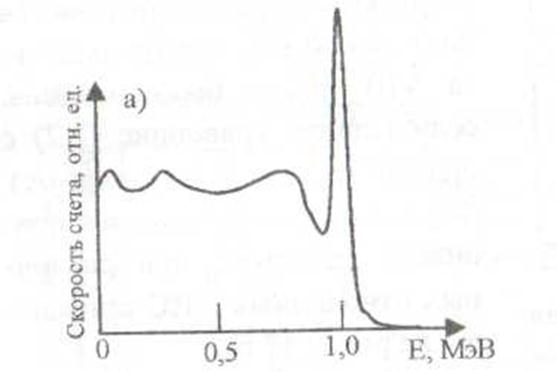

Амплитудное распределение импульсов сцинтилляционного детектора NaJ(Tl)

Характеристики NaJ(Tl)

Сцинтилляционные детекторы с кристаллом NaJ(Tl)

Сцинтилляционные детекторы характеризуются высокой эффективностью регистрации гамма-излучения (эффективность регистрации может приближаться к 100 %), и высокой вре­менной разрешающей способностью (длительность импульса 10^-9 –10^-7 с).

где t - время высвечивания, характерное для каждого типа сцинтиллятора.

.

Время высвечивания, t (нс)	Коэффициент преломления	Плотность (г/см^3)	Слой 50% ослабления по Еγ = 662 кэВ, (см)
	1,85	3,67	2,5

Кристаллы NaJ(Tl ) могут быть до 70 см в диаметре

Энергетическое разрешение кристаллов NaJ(Tl) аппроксимируется:

, со значениями d =2-10^-4, с =10^-3, где E - поглощенная энергия в МэВ.

Задача. Оценить энергетическое разрешение для гамма квантов ^99mTc по эмпирической формуле и из статистики.

В стандартной гамма камере используется один NaI(Tl) сцинтиллятор большой площади обычно от 6 до 12.5 мм толщиной и от 25 до 50 см в диаметре. Иногда используется прямоугольный кристалл 60х40 см². Сцинтиллятор окружается высокоэффективным отражателем, таким как TiO₂ и герметичной оболочкой из алюминия.

В стандартной гамма камере несколько десятков (до 128) ФЭУ, соб­ранных в гексогональную решётку. Типичный диаметр фотокатода ФЭУ - 5см.
