Чаще (NaI(Tl))

Хотя большинство современных ПЭТ-сканеров содержат небольшие сцинтилляторы или маленькие блоки сцинтилляторов с большей плотностью и эффективным зарядом такие как германат висмута (ГВ) и оксиортосиликат лютеция (ОСЛ). Такие сцинтилляторы характеризуются большим коэффициентом поглощения, чем NaI(Tl), но их световыход мал, что увеличивает погрешность при локализации вспышки. Основное преимущество ОСЛ, по сравнению с ГВ заключается в сочетании высокого световыхода с малой постоянной высвечивания. В системах на основе ГВ обычно используются кристаллы толщиной 30 мм, что обеспечивает 80%. эффективность регистрации совпадений.

Задача. Определить эффективность ПЭТ- камеры e с диаметром d = 1 м кольца NaI(Tl) детекторов толщиной t = 2 см, шириной l = 2 см. m_NaI = 0,33 см^-1 и m_ткань =0,08 см^-1. Толщина пациента – 20 см

Вероятность пересечения кольца и регистрации p = (pdl/4p(d/4)²)(exp(-m_NaIt))²ехр(-20m_ткань) =5,610^-3

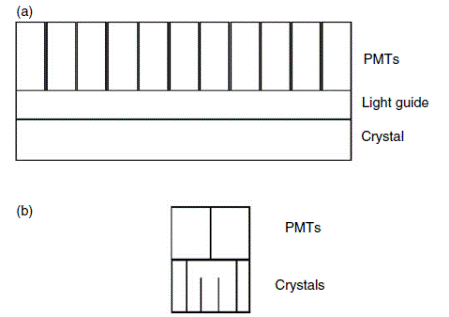

Схема регистрации: (a) с большим сцинтиллятором, (b) c малым блоком сцинтилляторов.

Для небольших блочных массивов исполь­зуется ограниченное количество (четыре) ФЭУ небольшого диаметра. Пространство между кристаллами используется для рас­шифровки его положения, например с помощью межкристаллических отражатели разной длины. На рис. b, внешние кристаллы имеют отражатели, расположенные по всей длине блока. Таким образом, любой свет, образующий­ся в этих кристаллах, детектируется единственным ФЭУ. Много частей сцинтилляторной системы осматриваются немногими ФЭУ. Щели между участками сцинтиллятора каналируют световые фотоны в направлении ФЭУ. Для локализации места взаимодействия гамма канта в сцинтилляторе измеряется сигнал от каждого ФЭУ; чем ближе ФЭУ к месту взаимодействия, тем больше сигнал.
