Токарно-револьверный станок 1Г340П

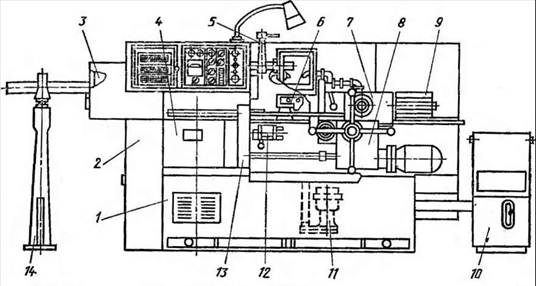

Рис. 5 Токарно-револьверный станок 1Г340П

Назначение станка

Станок 1Г340П (рис. 5) - универсальный токарно-револьверный станок. Он может быть прутковым или патронным и на нем можно выполнять работы, требующие после­довательного применения различного режущего инструмента. Его применяют в усло­виях серийного производства. Станок 1Г340П с горизонтальной осью револьверной головки. Ось вращения головки расположена ниже оси шпинделя и парал­лельна ей. Револьверная головка имеет 16 гнезд, в которых крепят режущий инструмент. Этот станок не имеет бокового (поперечного) суппорта. Револьверная головка получает продольную и поперечную (круговую) подачи.

Техническая характеристика

Наибольший диаметр обрабатываемого прутка, мм 40

Наибольшая длина прутка, мм 3000

Наибольший диаметр заготовки, устанавливаемой над станиной, мм 400

Расстояние от переднего торца шпинделя до револьвер­ной головки, мм:

наименьшее 120

наибольшее 630

Основные узлы станка

1 — станина;

2 — коробка скоростей;

3 — механизм зажима и подачи прутка;

4 — ко­робка подач;

5 — резьбонарезное устройство;

6 — копировальное устройство;

7 — ре­вольверный суппорт;

8 — фартук револьверного суппорта;

9 — барабан упоров револь­верной головки;

10 — насосная установка;

11 — станция охлаждения;

12 — передний барабан упоров;

13 — редуктор;

14 — стойка.

Движения в станке

Главное движение резания — вращение шпинделя с заготовкой.

Движения подачи – продольное и поперечное перемещение револьверного суппорта.

Вспомогательные движения – быстрые перемещения револьверного суппорта в продольном и поперечном направлениях и поворот револьверной головки.

Принцип работы станка

Пруток или штучная заготовка закрепляется в патроне шпинделя станка. На штекерной панели устанавливают последовательность циклов и режимов обработки в соответствии с технологической документацией.

Весь комплект режущих инструментов, необходимый для выполнения данной операции, устанавливается в гнездах револьверной головки в последовательности обработки заготовки.

Со станком по особому заказу может быть поставлен отрезной суппорт, который устанавливают на корпусе шпиндельной бабки.
