Регулирующие эффекты нагрузки приемников электроэнергии




Статические характеристики асинхронных двигателей



Наибольшее влияние на характер статических характеристик асинхронного двигателя оказывают номинальная мощность двига­теля, его коэффициент загрузки и коэффициент, учитывающий из­менение момента сопротивления производственного механизма при изменении скорости вращения ротора двигателя.

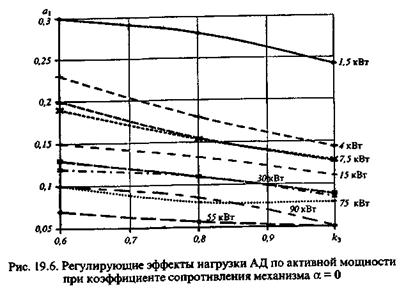

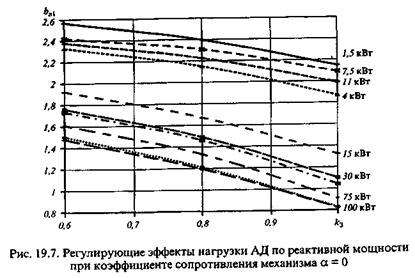

На рис. 19.6 и 19.7 показаны зависимости регулирующих эффек­тов нагрузки АД по активной а 1 и по реактивной b мощности от его коэффициента нагрузки k з при коэффициенте сопротивления механизма α = 0.

Изменение напряжения на зажимах двигателя на 1 % от номи­нального приводит к изменению в ту же сторону потребляемой ак­тивной мощности на 0,05...0,35%, а реактивной мощности - на 0,8...3,2% при изменении k з от 1 до 0.

Таким образом, снижение напряжения, подводимого к АД, в допустимых пределах может привести к снижению потребления мощности. При этом эффективность снижения потребления реак­тивной мощности увеличивается с уменьшением номинальной мощ­ности и коэффициента загрузки двигателя.





Таблица 19.3

Вид приемника электроэнергии Регулирующий эффект по активной мощности а 1 Регулирующий эффект по реактивной мощности b Л1
Лампа накаливания Лампа люминесцентная Лампа ДРЛ Ргутно-выпрямительная установка Электросварка Печь сопротивления Асинхронный двигатель 1,6 1,92 1,6 3,55   - 0,05...0,35 - 1,5 4,5 7,6   3,6...3,7 - 0,8...3,2





В табл. 19.3 приведены значения регулирующих эффектов нагруз­ки а 1, b Л1 нескольких видов приемников электроэнергии.
