Рассмотрим принцип работы регенератора (рис. 6.18, а). На временных диаграммах (рис. 6.18,б и в) показаны идеальный и искаженный двоичные сигналы, причем последний действует на входе регенератора.

Корректирующий усилитель (КУС) производит усиление и частичное восстановление формы импульсного сигнала. Устройство выделения тактовой частоты (УВТЧ) вырабатывает последовательность стробирующих импульсов, следующих с частотой fT=1/T (рис. 6.18, г). В моменты действия этих импульсов замыкается ключ (Кл) и отсчеты сигнала U1, U2, U3, … проходят в решающее устройство (РУ). Здесь происходит сравнение напряжений Ui с пороговым напряжением Uп. Если Ui>Uп, то на выходе РУ появляется стандартный импульс, в противном случае на выходе РУ формируется пауза (рис. 6.18, д). Таким образом, регенератор восстанавливает форму исходного цифрового импульсного, сигнала (отличие заключается в небольшом временном запаздывании, что несущественно).

В работе регенератора возможны ошибки. Рассмотрим влияние искажений первого рода на процесс возникновения ошибок. На рис. 6.19, а-в изображен неискаженный двоичный сигнал, сигнал, действующий на выходе КУС, и тактовая последовательность импульсов, выработанная УВТЧ. В момент действия третьего импульса тактовой последовательности отсчет суммарного напряжения на входе РУ U3>Uп и вместо паузы в двоичном сигнале на выходе РУ появляется импульс, т. е. в процессе регенерации возникла ошибка (рис. 6.19, г).

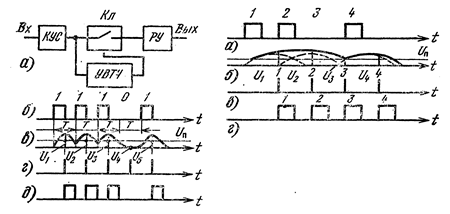

Рисунок 6.18 – К анализу работы регенератора Рисунок 6.19 – Ошибки в работе регенератора из-за искажений 1-го рода



Рассмотрим влияние линейных искажений второго рода на возникновение ошибок в работе регенератора. Для этого сравним неискаженный двоичный сигнал и сигнал, действующий на выходе согласовывающего трансформатора в точке 1¢ (см. рис. 6.15).



Рисунок 6.20 – Возникновение ошибок регенератора из-за линейных искажений второго рода Рисунок 6.21 – Возникновение ошибок в работе регенератора из-за действия помех



Интервал времени DT1 (рис. 6.20) характеризуется тем, что в двоичном сигнале присутствует много символов 0 и отрицательные по знаку переходные процессы, связанные с прохождением импульсов через согласовывающий трансформатор, появляются редко. На интервале DT2 в двоичном сигнале присутствует много символов 1, и отрицательные по знаку переходные процессы накладываются друг на друга, в результате чего импульсы смещаются в область отрицательных напряжений. Таким образом, из анализа, проведенного выше, следует, что в зависимости от числа символов 0 и 1 в двоичном сигнале на интервалах времени DTi, соизмеримых с tТР, меняется расположение импульсов относительно оси абсцисс. Это затрудняет выбор величины порога Uп в РУ и приводит к дополнительным ошибкам.



Рассмотрим влияние помех на возникновение ошибок, полагая, что напряжение помехи ограничено диапазоном ± Uпом max. Из рис. 6.21 видно, что если помеха противоположна по знаку полезному сигналу и превышает пороговое напряжение Uп, то возникает ложное срабатывание РУ, как это имеет место в момент t2. Обычно Uп выбирают посередине диапазона напряжений 0 ... Um. Тогда условием отсутствия ошибок является выполнение неравенства Uпом max<0,5Um. Отсюда можно заключить, что минимально допустимая защищенность сигнала от помехи



дБ.



Исходя из изложенного, можно отметить, что источниками ошибок в цифровом ЛТ являются помехи и линейные искажения.
