Задачи и состав СОТР. с. 1

Разработанная схема корпоративной сети YPN

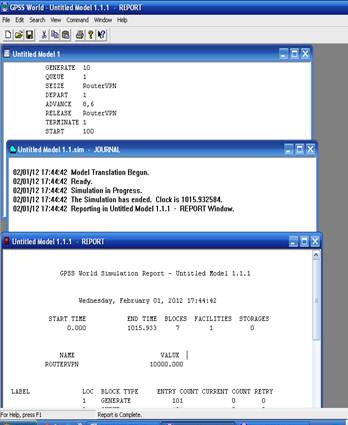

Имитационная модель корпоративной сети VPN с прохождением трафика по сети

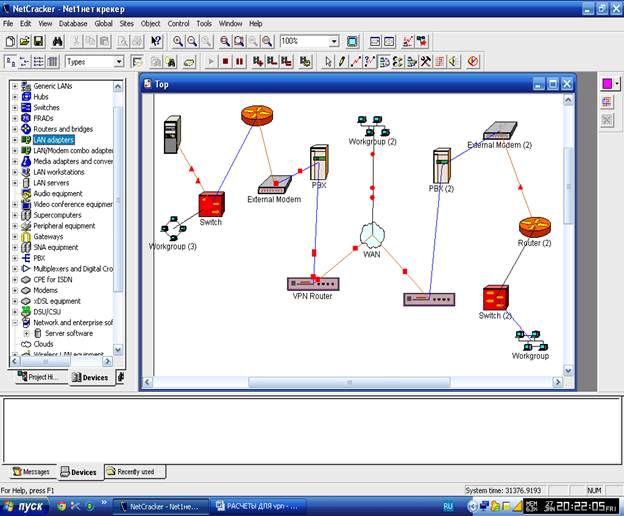

Модель корпоративной сети VPN без имитации трафика на Net Cracker

Длина пакета была равна 10000бит между пакетами время 0,08мс закон экспоненциальный Измерялось стакан справа

Нормальный закон

Экспонента стакан между облаком и врн-маршрутизатором

Закон экспонента стакан между маршрутизатором и облаком

Закон эрланг

Закон экспонета длина пакета 10000бит 08 время стакан стоит между облаком и маршрутиз впн

После маршрутизатора условия те же закон экспонента длина пакета 10000бит между время 0.8 между пакетами стакан стоит после маршрутизатора впн Повтор почти совпадает

То же самое, но стакан стоит до маршрутизатора впн

Рис после маршрутизатора длина пакета 15000 бит между пакетами время 0,08с

Утилизация

В течение заданного периода времени в конкретной локальной сети будет передано некоторое количество байтов данных. Если разделить это число на максимальную производительность сети, то мы получим показатель под названием утилизация (network utilization). Он указывает, насколько эффективно ЛВС использовалась в течение заданного периода времени. Это гораздо более точный способ оценить качество работы Ethernet, поскольку

в расчет принимаются не только количество коллизий, но и ряд иных факторов.

Утилизация канала связи сети – это процент времени, в течение которого канал связи передает сигналы, или иначе - доля пропускной способности канала связи, занимаемой кадрами, коллизиями и помехами. Или же просто, отношение суммы всех прошедших октетов к максимально возможным за величину времени Δt. Чтобы определить показатель использования

сети для порта коммутатора, программа NMS использует следующую формулу: где ifIn1, ifOut1 и ifIn0, ifOut0— соответственно количество входящих и исходящих октетов в моменты времени t1 и t0.

Каждое измерение учитывает количество входящих и исходящих октетов в

соответствующие моменты времени. Если в сети Ethernet в любой момент времени обмен данными происходит не более чем между двумя компьютерами, то любая сколь угодно высокая утилизация сети является допустимой. Сеть Ethernet устроена таким образом, что если два

компьютера одновременно конкурируют друг с другом за захват канала связи, то через некоторое время они синхронизируются друг с другом и начинают выходить в канал связи строго по очереди. В таком случае коллизий между ними практически не возникает.

Если рабочая станция и сервер обладают высокой производительностью, и между ними идет обмен большими порциями данных, то утилизация в канале связи может достигать 80-90% (особенно в пакетном режиме — burst mode). Это абсолютно не замедляет работу сети, а, наоборот, свидетельствует об эффективном использовании ее ресурсов прикладным ПО. Таким

образом, если в сети утилизация канала связи высока, постарайтесь определить, сколько компьютеров одновременно ведут обмен данными. Это можно сделать, например, собрав и декодировав пакеты в интересующем канале в период его высокой утилизации.

Высокая утилизация канала связи сети только в том случае замедляет работу прикладного ПО, когда именно канал связи является "узким местом". Например, таким узким местом может являться канал доступа в Интернет, когда скорость данного канала меньше скорости внутри локальной сети, в то время как хосты данной сети нуждаются в постоянном обмене трафиком с

Интернет. Максимально допустимая утилизация канала связи зависит от протяженности сети. При увеличении протяженности домена сети допустимая утилизация уменьшается. Чем больше протяженность домена сети, тем позже будут обнаруживаться коллизии. Если протяженность

домена сети мала, то коллизии будут выявлены станциями еще в начале кадра, в момент передачи преамбулы. Если протяженность сети велика, то коллизии будут обнаружены позже – в момент передачи самого кадра. В результате накладные расходы на передачу пакета (IP или IPX) возрастают. Чем позже выявлена коллизия, тем больше величина накладных расходов и большее время тратится на передачу пакета. В результате время реакции ПО, хотя и незначительно, но увеличивается.

Если в результате проведения диагностики сети вы определили, что причина медленной работы сети – в перегруженности канала связи, то архитектуру необходимо изменить. Число станций в перегруженных доменах сети следует уменьшить, а станции, создающие наибольшую нагрузку на сеть, подключить к выделенным портам коммутатора. В отдельных случаях

необходимо устранение так называемых «узких мест». Тем ни менее стоит отметить, что для подавляющего большинства конфигураций локальных сетей нормальным, рабочим, значением показателя утилизации сети является величина 70%.

Показатель использования сети достаточно точно определяет общую производительность сети, но тем не менее, его применение для оценки производительности сети влечет за собой другую проблему: производительность зависит от интервала времени, в течение которого

измеряется. Наличие такой зависимости однако делает утилизацию очень полезной при использовании техники базирования, речь о котором пойдет ниже.

Предложенная нагрузка и производительность сети

Предложенная нагрузка (offered load) — это количество д
