Цепные траншейные экскаваторы

У цепных экскаваторов (рис.140, а) отвальный конвейер 4 расположен на тягаче 1, а рабочее оборудование 7 соединено с тягачом по навесной схеме с помощью тяг 3 и 5 и может быть установлено в транспортное или рабочее положение на требуемую глубину траншеи гидроцилиндром 2 Рабочее оборудование состоит из рамы, двух ведущих звездочек или приводного граненого барабана, устанавливаемых в верхней части рамы, двух натяжных колес в ее нижней части и огибающей их и опирающейся на ролики замкнутой длиннозвенной цепи, на которой с определенным постоянным шагом закреплены ковши или заменяющие их рабочие органы.

В последнее время в качестве рабочих органов используют комбинированные рабочие элементы (рис.140, б), состоящие из скребков 10 и установленных на арках 8 зубьев 9. Скребок выносит из траншеи отделенный от массива впереди идущими зубьями грунт, а зубья разрабатывают очередную стружку для ее выноса следующим за ними скребком. В пределах траншеи выносимый из нее грунт блокирован от просыпания лобовой и боковыми стенками, а по выходе из траншеи он перемещается в лотке 6 (рис.140, а), из которого отсыпается на отвальный конвейер. Комбинированные рабочие органы более эффективны по сравнению с применявшимися прежде ковшами, склонными к залипанию.

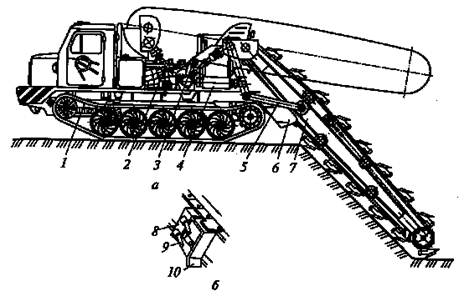

Рис.140. Цепной траншейный экскаватор

Для разработки узких траншей применяют скребковые экскаваторы (рис.141, а) на базе пневмоколесных тракторов, рабочее оборудование которых 2 включает приводную 6 (рис.141, б) и натяжную 10 звездочки, огибающую их цепь 9 с закрепленными на ней резцами 8 и скребками 7 и приводимый скребковой цепью

Рис.141. Скребковый экскаватор на базе пневмоколесного трактора: а - общий вид; б - рабочее оборудование; в - схема образования брустверов

через звездочку 4 винтовой конвейер 5 с двумя шнеками противоположной направленности. Резцы установлены попарно — первым следует узкий резец, оставляющий после себя узкую прорезь, за ним — расширяющий резец. Отделенный резцами от массива грунт выносится из траншеи скребком, где он отодвигается от бровок траншеи на обе ее стороны шнеком (рис.141, в). Дно траншеи защищается щитом 7 (рис.141, а). Устанавливают рабочее оборудование в рабочее или в транспортное положения гидроци-линдром 3. Рабочее оборудование обычно располагается по центру относительно колеи тягача. Известны экскаваторы с боковым расположением оборудования, а также с перемещаемым рабочим оборудованием по ширине машины, позволяющим уширять траншеи, в частности, в местах муфтовых соединений укладываемых в траншею труб для проведения монтажных работ.
