Непосредственное подключение устройств

Применение Сом-портов

СОМ-порт широко применяется для подключения различных периферийных и коммуникационных устройств, связи с технологическим оборудованием, объектами управления и наблюдения, программаторами, внутрисхемными эмуляторами и прочими устройствами через протокол RS-232C.

СОМ-порт может функционировать и как двунаправленный интерфейс, у которого имеются

3 программно-управляемых выходных линии и

4 программно-читаемых входных линии с двуполярными сигналами.

Их использование определяется разработчиком. Существует, например, схема однобитного широтно-импульсного преобразователя, позволяющего записывать звуковой сигнал на диск PC, используя входную линию СОМ-порта. Воспроизведение этой записи через обычный динамик PC позволяет передать речь.

а). Манипулятор мышь.

СОМ-порты чаще всего применяют для подключения манипуляторов (мышь, трекбол). В этом случае порт используется в режиме последовательного ввода. Мышь с последовательным интерфейсом — Serial Mouse — может подключаться к любому исправному порту. Для согласования разъемов порта и мыши возможно применение переходника DB-9S-DB-25P или DB-25S-DB-9P. Для мыши требуется прерывание, для порта С0М1 — IRQ4, для COM2 — IRQ3. То, что для работы мыши порту С0М1 требуется прерывание IRQ4, является особенностью ее драйвера, но для пользователя важен сам факт ограничения. Каждое событие — перемещение мыши или нажатие-отпускание кнопки — кодируется двоичной посылкой по интерфейсу RS-232C. Применяется асинхронная передача; двуполярное питание обеспечивается от управляющих линий интерфейса.

б). Внешний модем.

Для подключения внешних модемов требуется полный (9-проводный) кабель АПД-АКД, схема которого приведена на рис. 13.3. Этот же кабель используется для согласования разъемов (по количеству контактов); возможно применение переходников 9-25, предназначенных для мышей. Для работы коммуникацион­ного ПО обычно нужны прерывания, но здесь есть свобода выбора номера (адреса) порта и линии прерывания. Если предполагается работа на скоростях 9600 бит/с и выше, то СОМ-порт должен быть реализован на микросхеме UART 16550A или совместимой. Возможности работы посредством FIFO-буферов и обмена по каналам DMA зависят от коммуникационного ПО.

в). Связь компьютеров.

Для связи двух компьютеров, удаленных друг от друга на небольшое расстояние, используют и непосредственное соединение их СОМ-портов нуль-модемным кабелем (рис. 13.4). Программы MS-DOS типа Norton Commander и Interlnk позволяют обмениваться файлами со скоростью до 115,2 Кбит/с без применения аппаратных прерываний.

Рис. 13.3. Кабели подключения модемов

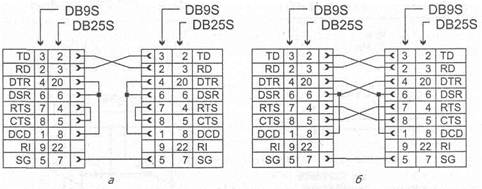

Рис 13.4 Нуль-модемный кабель а) – минимальный, б) – полный.
