Многошпиндельные полуавтоматы

Различают многошпиндельные полуавтоматы горизонтальные и вертикальные.

Горизонтальные многошпиндельные полуавтоматы пред­назначены для изготовления деталей из штучных заготовок в усло­виях массового и крупносерийного производства.

Установку новой заготовки и снятие готовой детали производят вручную. У многошпиндельных полуавтоматов отсутствуют механизмы по­дачи и зажима прутка.

Вертикальные многошпиндельные полуавтоматы предназна­чены для обработки в патроне деталей сравнительно больших раз­меров в условиях массового производства. Эти станки высокопро­изводительны, занимают мало места, удобны для компоновки тех­нологических поточных линий. Их подразделяют на полуавтоматы последовательного и параллельного действия.

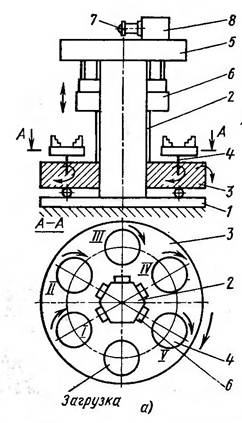

Схема полуавтомата последовательного действия

На основании 1 установлена неподвижная шести­гранная колонна 2, вокруг которой периодически поворачивается стол 3 с шестью шпинделями 4. Пять суппортов 6 обслуживают одновременно пять шпинделей. Заготовку устанавливают в загру­зочной позиции, и после поворота стола на 1/6 оборота шпиндель получает вращение. Начинается обработка в позиции 1, а продол­жается в позициях II—V. В каждой позиции выполняется один или несколько переходов. Привод станка состоит из электродви­гателя 7, редуктора 8 и механизма подач 5.

Принципиальная схема полуавтомата параллельного действия

На основании 1 установлена неподвиж­ная вертикальная колонна 2, вокруг которой непрерывно враща­ются стол, несущий шпиндели 5, и шестигранная гильза 3 с шестью суппортами 4, представляющие собой единое целое (карусель). При повороте гильзы 3 суппорты перемещаются по ее вертикаль­ным направляющим от неподвижного барабана 6, с которым они связаны тягами 7. У полуавтомата каждый шпиндель имеет свой суппорт для обработки детали. За один полный оборот карусели на каждом шпинделе, проходящем загрузочную зону, заканчивается обработка детали. В этой зоне сначала автоматически выключается вращение шпин­деля и освобождается деталь, суппорт быстро отходит в верхнее положение, снимается готовая деталь и уста­навливается новая заготовка. Затем происходит автоматический зажим заготовки, шпинделю сообщается вращение, а суппорт бы­стро подводится к заготовке.

Сов­ременные полуавтоматы этого типа имеют 4—16 и более рабочих шпинделей.
