ВЗД для отбора керна

Внутри вала шпинделя и полого ротора устанавливается съёмная грунтоноска (рис.22.4). ДВК- 195, 240, диаметр керна 60 мм, L = 7,2 м. ДВК-172, диаметр керна 40 мм, L = 6,4 м.

Рис. 22. 4 – Двигатель типа ДВК конструкции ВНИИБТ для отбора керна

1 – бурильная труба; 2,11 – подшипник; 3, 8, 10 – каналы для прохождения жидкости; 4,9 – гибкие трубы; 5 – керноотборная труба; 6 – наружный

рабочий орган; 7 – внутренний рабочий орган; 12 – центратор наружный;

13 – бурильная головка

3.5. ВЗД с разделённым потоком жидкости

ВНИИБТ разработан, а фирмой «Drileх» выпускаются ВЗД с разделённым потоком жидкости. В верхней части ротора размещается насадка с расчетным гидравлическим сопротивлением (рис 22.5). Часть жидкости проходит через насадку (рис. 22.6) и внутренний канал ротора, минуя РО.

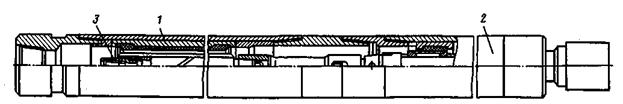

Рис. 22.5 – Двигатель с разделенным потоком жидкости Д-240

1 – рабочие органы; 2 – шпиндель; 3 – насадка в роторе

Рис. 22. 6 – Конструкция насадки в роторе (регулятора потока)
