Цементировочный агрегат ЦА-320А

Отличается от ЦА-320М тем, что взамен насоса1В установлен центробежный насос ЦНС 38-154 (176), Q = 10 л/с, Р = 1,54 МПа (1,76 МПа).

2.3. Насосный агрегат УНБ1-400х40 (рис.26.6)

Создан на базе 3ЦА-400А, дополнительно включен водоподающий блок с насосом ЦНС 60-198, Р = 1,98 МПа, Q = 60 л/с и цементировочным

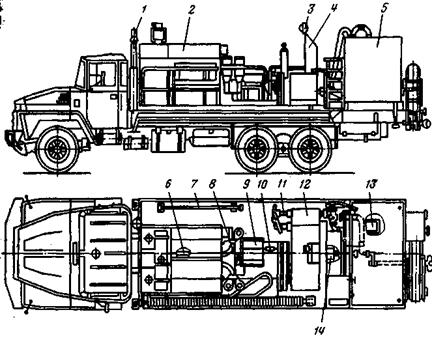

Рис. 26.6 – Общий вид насосной установки УНБ1-400х40

1 – выхлопная труба двигателя автомобиля; 2 – силовая установка; 3 – фара;

4 – пост управления; 5 – бак замерный; 6 – вал карданный; 7 – трубопровод вспомогательный; 8 – вал промежуточный; 9 – коробка передач; 10 – муфта зубчатая; 11 – манифольд; 12 – насос плунжерный; 13 – бачок

цементировочный; 14 – насос центробежный водоподающий

бачком. Насос 11Т заменен на 14Т1 – 3-х плунжерный 1-о стороннего действия Р = 40 МПа, Q = 37 л/с. Силовой агрегат В2-500АВ-С3 N = 344 кВт,

монтажная база КрАЗ-250. Общая длина трубопроводов 28 м. Мерный бак

объёмом V = 5,5 м³.

2.4. Насосный агрегат УНБ1-630х100ХЛ (рис. 26.7)

Р_мах = 100 МПа, Q_мах = 16 л/с. Двигатель – дизель-мотор В2-800ТК-С3 N_нел = 588 кВт, насос 14Т3 (3-х плунжерный 1-о стороннего действия). Монтажная база – КрАЗ-250.

Рис. 26.7 – УНБ 1-630х100 ХЛ

1 – силовой агрегат; 2 – коробка передач; 3 – муфта зубчатая; 4 – насос 14ТЗ; 5 – мерный бак; 6 – пульт управления; 7 – манифольд.

2.5. Установки (агрегаты) АНЦ-500 (рис.26.8), АНЦ-320 (рис.26.8), УПЦ

Предназначены для нагнетания рабочих жидкостей при цементировании скважин в процессе бурения и ремонта скважин, а также при выполнении других технологических операций, связанных со строительством нефтяных и газовых скважин.

Установки состоят из монтажной базы, насоса высокого давления, водоподающего блока с насосом плунжерным или центробежным и манифольда. Монтажной базой для размещения оборудования служат шасси автомобилей марок КамАЗ, КраАЗ, «Урал» и др. Двигатель автомобиля используется в качестве привода насоса высокого давления. Установки оборудованы:

- устройством подогрева гидравлической части насоса высокого давления;

- коллектором для обеспечения одновременной работы нескольких агрегатов;

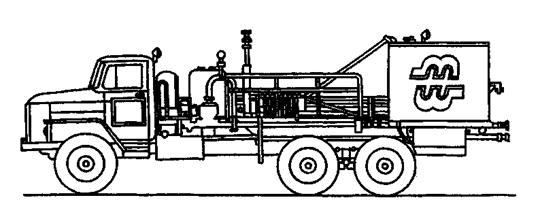

Рис. 26.8 – Агрегат насосный цементировочный АНЦ-500

Рис. 26.9 – Агрегат насосный цементировочный АНЦ-320
