JTAG (Join Test Action Group)

JTAG - специализированный интерфейс для отладки и программирования (IEEE 1149.1). Его уникальной особенностью является возможность программирования не только самого микроконтроллера, но и подключенной к его выводам микросхемы Flash памяти, не имеющей собственного последовательного интерфейса программирования.

JTAG - последовательный синхронный интерфейс. JTAG выбирают для проверки целостных сигналов. На каждый вывод можно подать определенный сигнал и получить обратный.

Здесь 4 провода.

Функция интерфейса: тестирование программ и Hardwere.

В SPI в отличие от Microwire имеется 1 мастер (микроконтроллер), а остальные элементы- ведомые.

Рис.57

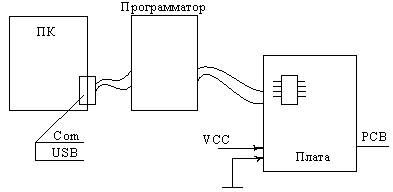

Выбор МК, корпуса: инструмент для осуществления: программатор, который переводит код в Hardwere.

В состав микроконтроллера входит память. Программатор- передача кода в микроконтроллер.

ПК: симулятор, эмулятор.

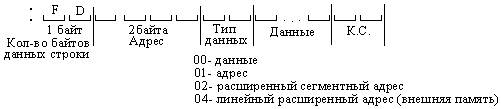

Файл передается программатору в формате hex файл (он прошивается в микроконтроллер). Большое распространение получили Intel hexfile.

Формат hex файла выбирают для прошивки микроконтроллера.

Рис.58.

К.С.- контрольная сумма (см RS-232, аналог К.С. бит четности)

Используем hex (шестнадцатиричная система счисления) т.к. она информативнее двоичной.
