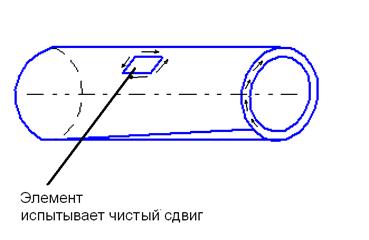

Закон Гука при чистом сдвигеПодобно деформациям растяжения при сдвиге соблюдается закон Гука, т.е. прямая пропорциональность между напряжениями τ и относительно угловыми деформациями γ. Эта прямая пропорциональность установлена опытным путем и равняется: τ =Gγ Эта зависимость выражает закон Гука (экспериментальный) при чистом сдвиге. Где γ – относительная угловая деформация; G – модуль упругости материала при сдвиге или модуль упругости II рода. G физическая постоянная материала. Определяется опытным путем. Для Ст. 3 G=80ГПа, что в 2,5 раза меньше чем E=200 ГПа. Поясним закон Гука. Возьмем элемент и закрепим его нижнюю грань. Элемент в условиях чистого сдвига. На гранях действуют касательные напряжения и .
γ – угол сдвига δ – абсолютный сдвиг δ=γ×α
Между модулями упругости и сдвига существует взаимосвязь: Осуществить чистый сдвиг сложно, почти всегда сопутствует изгиб. Чистый сдвиг можно осуществить путем испытания тонкостенных трубок на кручение.
Кривая деформирования при кручении подобна кривой деформирования при растяжении τпц- предел пропорциональности
В ряде конструкций (заклепочные и сварные соединения) нормальные напряжения в сечениях деталей малы по сравнению с касательными напряжениями. Такие детали условно рассчитывают на чистый сдвиг (срез) для предварительного определения их размеров. Например, болтовые соединения или клеевые соединения.
Условие прочностной надежности имеет вид: Q – перерезывающая сила в сечении, А – площадь, [τ] – допускаемые напряжения на срез. Можно принять [τc]=0,5 ÷0,6 [σв] – для пластичных материалов [τc]=0,7 ÷ 1 [σв] – для хрупких материалов. В нашем случае Q=P. При небольшой толщине соединяемых деталей (болтами, заклепками) и значительной нагрузке между поверхностью соединительной детали и стенками отверстия возникает большое взаимное давление, называемое напряжением смятия σсм.
Расчеты на смятие, также как и расчеты на срез, носят условный характер. Считают, что силы давления распределены по поверхности смятия равномерно и перпендикулярно ей. Следовательно, условие прочности на смятие имеет вид: - нагрузка на один соединительный элемент (i – число элементов), Асм – площадь смятия, [σсм] – допускаемые напряжения на смятие. Если поверхность смятия цилиндрическая, то берется условная площадь смятия Асм=d×h.
