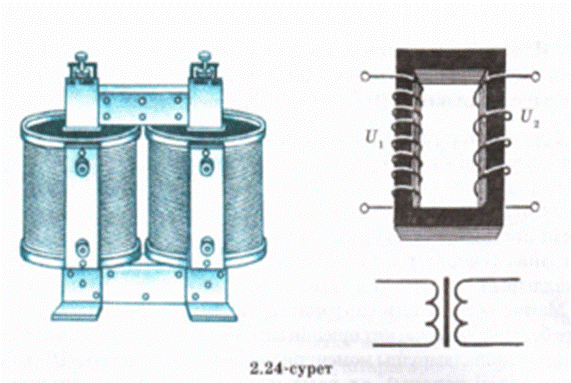

Қазіргі трансформаторлар, Фуко тогын 24-сурет азайту үшін оқшауланған пластиналардан құралған тұйық өзекшеден түрады. Өзекше пластиналары трансформаторлық болаттан жасалады, ол өте аз шығынмен оңай қайта магниттеледі. Өзекшеге екі катушка кигізіледі (2.24-сурет).

Бір катушка айнымалы ток тізбегіне қосылады, оны біріний реттік орама (катушка) дейді. Екінші катушкаға тұтынушы, яғни электр қондырғыларын қосады. Оны екінші реттік орама (катушка) деп атайды. Катушкалардың активті кедергілері аз. Генератор бірінші реттік катушкаға U1 айнымалы кернеу береді. Оның бойынан жүретін айнымалы ток трансформатордың өзекшесінде айнымалы магнит ағынын тудырады. Олай болса, бірінші реттік катушканың әр орамында өздік индукция ЭҚК-і, ал екінші реттік катушканың әр орамында дол сондай индукциялық ЭҚК-і пайда болады.

Егер бірінші реттік катушканың орам саны n1, ал екінші реттік катушкада n2 болса, Ε1 = en1, Ε1 = en2, мұндағы e — бір орамдағы индукциялық ЭҚК. Осы екі өрнектен:

шығады. Активті кедергі аз болғандықтан, бірінші реттік катушка үшін: U1 = | Ε1 | = n1e аламыз.

Жүктемесіз трансформатор

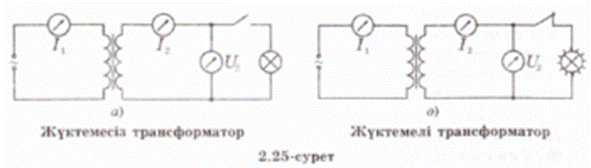

Екінші реттік катушкаға жүктеме қосылмасын (2.25, а-сурет),

яғни трансформатор зая жүрісте болсын. Онда екінші реттік орамада ток жүрмейді, сондықтан жуықтап алғанда оның қысқыштарындағы кернеу U2 = | Ε |. Жүктеме жоқ кезде екінші реттік тізбекте энергия шығыны жоқ. Ал бірінші реттік тізбекте жалғаушы сымдар мен өзекшенің джоульдік жылу бөліну есебінен қызуына және өзекшенің қайта магниттелуіне кететін өте аз энергия шығыны бар, мұны ескермесе де болады. Сонымен, трансформатордың зая жүрісі үшін (2.21)-ді ескере отырып: аламыз, мұндағы k — трансформация коэффициенті, яғни екінші және бірінші реттік катушкалардың орам сандарының қатынасына тең шама.

Трансформатордың зая жүрісінде

Егер k > 1 болса, U1 > U2 трансформатор төмендеткіш, ал k < 1 болса, U1 < U2, бұл трансформатор жоғарылатқыш деп аталады. Жоғарылатқыш трансформатордың бірінші реттік катушкасының орам саны екінші реттік катушканың орам санынан аз, ал төмендеткіш трансформаторда керісінше.

Жүктемелі трансформатор

Екінші реттік тізбекке қандай да бір жүктеме қосайық (2.25, ә-сурет). Онда бұл тізбекте жиілігі бірінші реттік тізбектегі ток жиілігіне тең i2 айнымалы ток туады. Сондықтан екінші катушкада өздік индукция ЭҚК-і пайда болады, оның үштарындағы кернеу аздап төмендейді. Ленц ережесі бойынша өздік индукция ЭҚК-і магнит ағынын азайтады. Бұл магнит ағыны екі катушканы бірдей тесіп өтетін болғандықтан, оның азаюы бірінші реттік катушкадағы өздік индукция ЭҚК-і | Epsilon1-дің кемуіне әкеп соғады. Ал, онда бірінші тізбекте U1 кернеудің мәні тұрақты болса да ток күші артады.

Өз ретінде бірінші реттік тізбектегі ток күшінің өсуі магнит ағынының артуын тудырады, онда екінші реттік тізбектегі индукциялың ЭҚК-і мен ток күші артады. Бұдан әрі осы сипатталған процестер берілген жүктеме үшін белгілі бір магнит ағыны, екінші реттік тізбектегі индукциялық ЭҚК-і жәнө бірінші реттік тізбектегі I1 ток күші түракталғанша жүре береді.

Енді трансформатор генератордан өзінің зая жүрісіне қарағанда екінші реттік тізбек тұтынатын қуатқа тең қуатты көбірек алады. Егер аздаған энергия шығынын ескермесек, энергияның сакталу заңы бойынша, генератордың энергиясы бірінші реттік тізбектен екінші реттік тізбекке магнит өрісі арқылы беріледі. Сондықтан шығынды ескермей, былай жазуға болады: I1U1 = I2U2, бұдан

Кернеуді неше ece арттырса, ток күші сонша есе кемиді. Қазіргі трансформаторлардың пайдалы әрекет коэффициенті

өте жоғары, ол 99%-ға дейін жетеді, яғни шығын бар болғаны 1—2%.
