Чем в предыдущие. Как следствие, приборы, наиболее удаленные от генератора, могут за счет пониженной температуры воды иметь меньшую тепловую мощность

Магистральный трубопровод охлажденной воды; 2 — вентиль для отключения стояка; 3—вентиль для пуска стояка в зимних условиях, удаления воздуха и грязи в период эксплуатации; 4—калиброванное отверстие; 5 — стояк охлажденной воды; 6 — трубопровод с пробкой для циркуляции воды в пусковой период. После пуска демонтируется

На горизонтальную неустойчивость может оказать влияние остывание воды в магистралях. При недостаточной теплоизоляции подающих магистралей вода охлаждается, и в стояки, наиболее удаленные, она поступает с более низкой температурой,

Массовый опыт эксплуатации системы отопления с шайбами на стояках (дом в г. Челябинске, по ул. Овчинникова, № 13 и другие) в сопоставлении с домами, где системы не шайбированы (дом № 15 на той же улице и другие), показал надежность шайбирования стояков для устранения горизонтальной неустойчивости.

Конструктивно оформить магистрали с небольшим относительным гидравлическим сопротивлением целесообразно путем выполнения всех их из труб одного диаметра, что, кроме того, обеспечивает системе высокую технологичность.

Приведенные соображения позволяют сделать вывод о том, что гидравлическую устойчивость системы можно характеризовать отношением сопротивления нагревательных элементов— стояков к сопротивлению подающей и обратной магистралей.

Таким образом, система является гидравлически устойчивой и горизонтальной неравномерности при значительных изменениях расхода воды не подвергается.

Это отношение—безразмерное число—следует назвать критерием гидравлической устойчивости систе­мы отопления.

Математически критерий гидравлической устойчивости вы­ражается формулой:

(15.4)

где Г—критерий гидравлической устойчи­вости;

p1—р2 = (Rl+Z)приб.—сопротивление нагревательного элемента прибора;

∑∆p1 = (Rl+Z)под. маг.—сопротивление подающей магистрали;

∑∆p2 = (Rl+Z)обр. маг.—сопротивление обратной магистрали.

Критерий гидравлической устойчивости системы, приведен­ной на рис. 15.2, б, составит:

На основании натурных испытаний и анализа расчетов, проведенных кафедрой ТГСиВ Челябинского политехнического института, можно сделать выводы:

1. Системы, имеющие критерий гидравлической устойчивости" Г == 20 и более, следует считать устойчивыми, то есть такими, которые позволяют производить глубокое количественное управление мощностью приборов системы.

2. Горизонтальные системы легче выполнять с Г > 20, чем вертикальные. С увеличением длины здания (протяженности системы) p1—p2 увеличивается в горизонтальной системе боль­ше, чем ∑∆p1+∑∆p2 и Г возрастает, а у вертикальных систем с увеличением длины здания p1—p2 повышается меньше, чем величина ∑∆p1+∑∆p2, и критерий гидравлической устойчивос­ти уменьшается. Следовательно, для автоматически управляе­мых систем отопления, основанных на количественном управле­нии, предпочтительнее применять горизонтальные системы.

3. В системах отопления, гидравлически устойчивых, оптимальные размеры диаметров труб магистралей и стояков достигаются при заданном сопротивлении нагревательных элементов, стояков p1—р2 в пределах от 4000 до 8000 мм вод. ст. в зависи­мости от протяженности системы.

Гидравлическую устойчивость системы отопления, исключающую горизонтальную неустойчивость, можно на основании изложенного обеспечить за счет введения перед прибором в двух­трубной системе и в стояке однотрубной системы расчетного местного сопротивления. Это сопротивление конструктивно выполняется в виде шайбы с калиброванным отверстием. 0на может быть установлена в корпусе вентиля — кране АКХ (кран В. К. Дюскина).

На рис 15.3 изображена одна из конструкций для шайбирования, промывки и удаления воздуха из стояка, разработанная институтом «Челябинскгражданпроект».

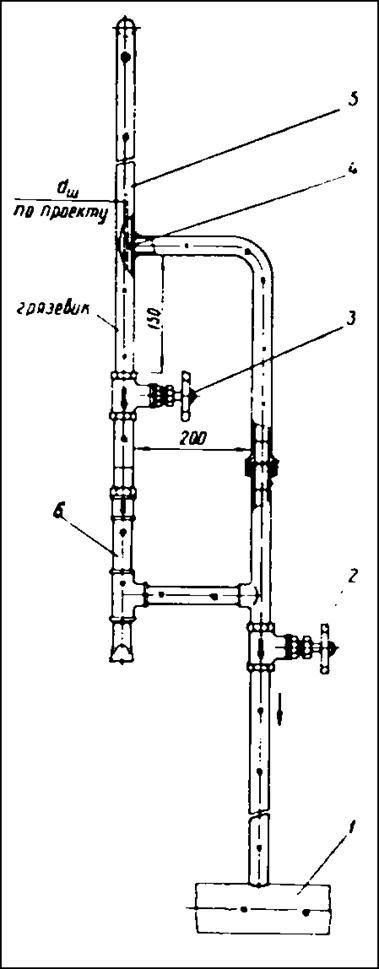

Рис. 15.3. Общий вид узла управления стояком с калиброванным отверстием в корпусе из газовой трубы конструкции института «Челябинскгражданпроект»:
