Конструкция отопительных панелей

Происходящее изменение радиационного режима помещений при панельно-лучистом отоплении используют в районах с суровым климатом для компенсации радиационного охлаждения людей в сторону ограждений с пониженной температурой внутренней поверхности.

Итак, при применении системы панельно-лучистого отопления обеспечивается повышение температуры внутренней поверхности ограждений. Температура поверхности отопительных панелей не должна превышать допустимой, определяемой с учетом взаимного расположения панелей и рабочих мест. При этом условии в помещениях в результате лучисто-конвективного теплообмена может устанавливаться комфортная температура.

Следовательно, принятая температура поверхности потолочного отопительного экрана допустима

Среднюю температуру поверхности напольных отопительных панелей также ограничивают во избежание перегревания ног человека. В нормах установлена максимальная температура 26 °С для полов помещений с постоянным пребыванием людей (31˚C для полов помещений с временным их пребыванием, 22 °С для полов в игровых детских комнатах). Кроме того, оговаривается, что температура поверхности пола по оси нагревательного элемента в детских учреждениях, жилых зданиях и плавательных бассейнах не должна превышать 35 °С.

Отопительная панель, как уже известно, представляет собой элемент, в котором имеются нагревательные каналы для теплоносителя змеевиковой или колончатой формы (рис. 18.2). При змеевиковой форме (рис. L8.2, а) обеспечивается последовательное движение всей массы теплоносителя по каналам, что способствует удалению из них воздуха. Поэтому змеевиковая форма греющих труб используется преимущественно при горизонтально располагаемых панелях.

При колончатой форме нагревательных элементов (рис. 18.2, б), применяемой в вертикальных панелях, поток теплоносителя делится на части в зависимости от числа параллельно расположенных греющих труб, присоединенных к колонкам. Достоинство панелей с нагревательными элементами колончатой формы — незначительные потери давления при протекании теплоносителя.

Нагревательные элементы в вертикальных панелях могут быть устроены и без колонок. При этом параллельные греющие трубы прокладываются через панели насквозь и соединяются подводками либо по проточной, либо по би-филярной схемам. При бифилярной схеме предусматривают движение теплоносителя по двум из четырех, например параллельных, труб слева направо, а по двум другим трубам — наоборот, справа налево.

В системах панельно-лучистого отопления зданий встре­чаются отопительные панели двух видов:

1) совмещенные, представляющие одно целое с ограждающими конструкциями здания, когда каналы для теплоносителя устраивают в наружных стенах, несущих плитах перекрытий и лестничных площадок при их изготовлении (ранее они устраивались также во внутренних па­нельных стенах);

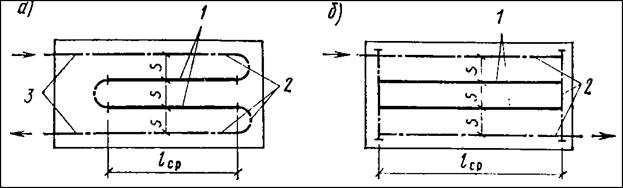

Рис. 18.2. Схемы нагревательных элементов отопительной панели змеевиковой (а) и регистровой (б) формы
